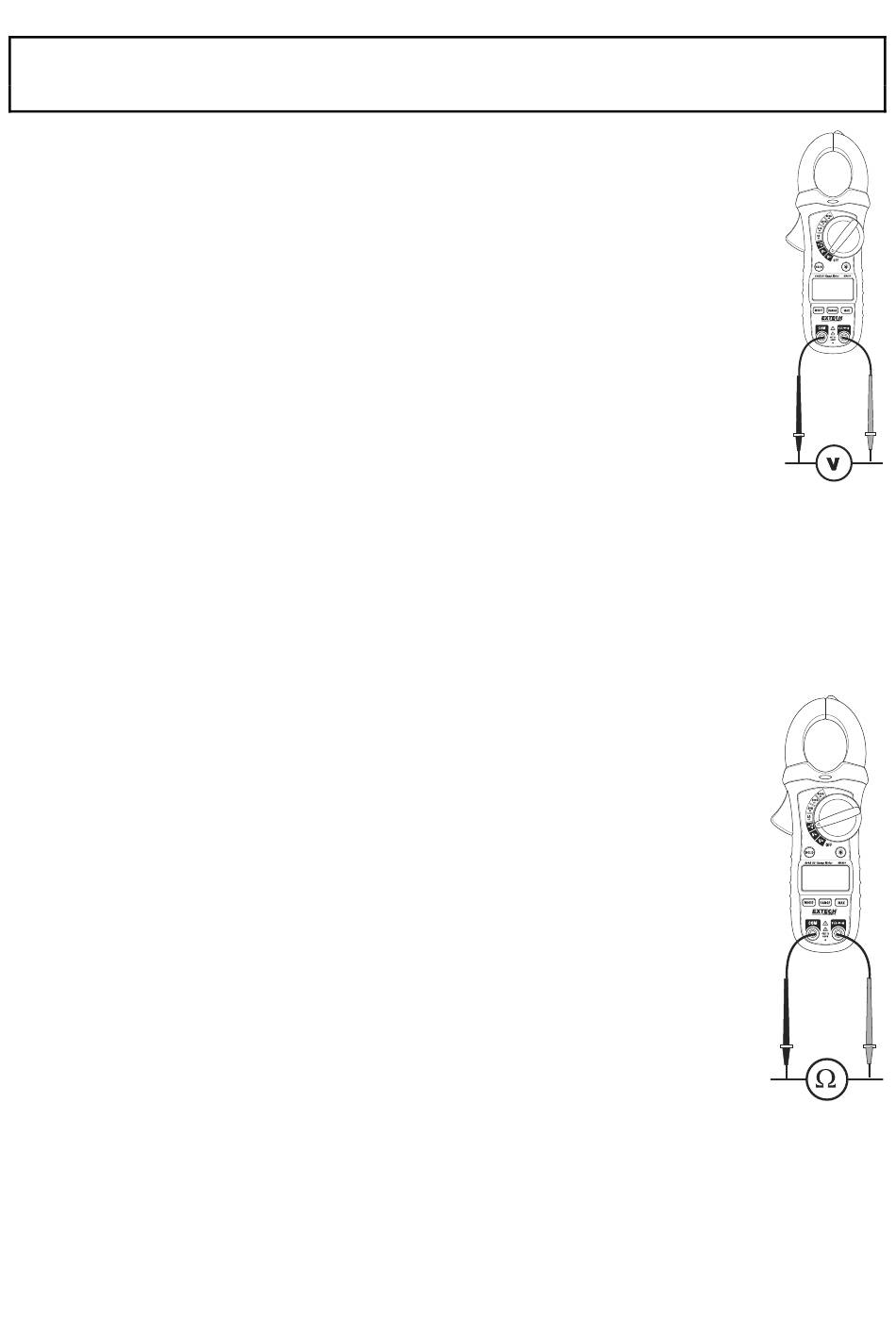

Mesures de tension AC/DC
PRÉCAUTION : Ne mesurez pas de tensions si un moteur relié au circuit est mis SOUS ou HORS
tension. De grandes variations de tensions peuvent se produire, ce qui risque d'endommager
l'appareil.
1.
Positionnez le commutateur de fonctions sur VAC ou VDC.
2.
Insérez la fiche banane du fil d'essai noir dans la prise d'entrée négative
« COM ».
Insérez la fiche banane du fil d'essai rouge dans la prise d'entrée positive V.
3.
Mettez l'extrémité de la sonde d'essai noire en contact avec le côté négatif du
circuit.
Mettez l'extrémité de la sonde d'essai rouge en contact avec le côté positif du
circuit.
4.
Lisez la valeur de tension affichée sur l'écran.
Mesures de résistance, de diodes et de continuité
Remarque : Mettez l'appareil testé hors tension avant d'effectuer toutes mesures de résistance
1.
Positionnez le commutateur de fonctions sur Ω.
2.
Insérez la fiche banane du fil d'essai noir dans la prise d'entrée négative
« COM ».
Insérez la fiche banane du fil d'essai rouge dans la prise d'entrée positive Ω.
3.
Mettez l'extrémité de la sonde d'essai noire en contact avec un côté de
l'appareil.
Mettez l'extrémité de la sonde d'essai rouge en contact avec l'autre côté de
l'appareil.
4.
Lisez la valeur de résistance affichée sur l'écran.
5.
Appuyez sur la touche MODE pour sélectionner le mode DIODE. Le symbole
de Diode s'affiche sur l'écran.
6.
Appuyez sur la touche MODE pour sélectionner le mode Continuité. Le
symbole de continuité s'affiche sur l'écran. Un signal sonore retentit si la
résistance est < 150 ohms.
6
MA430-fr-FR_V1.3 10/16
