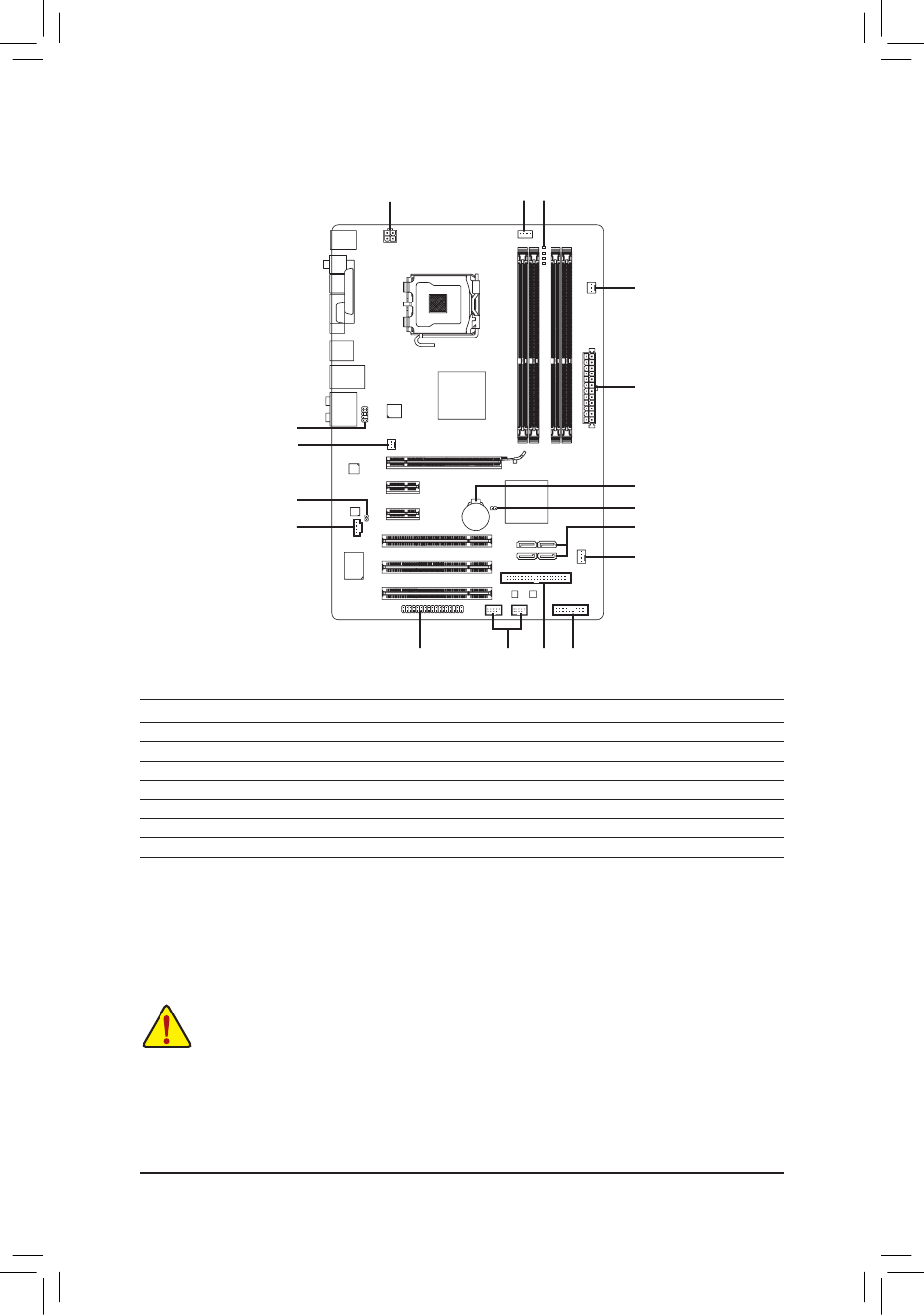

Connecteurs internes
10
4
12
11
1)
ATX_12V
2)
ATX
3)
CPU_FAN
4)
SYS_FAN1/2
5)
PWR_FAN
6)
FDD
7)
IDE
8)
SATA2_0/1/2/3
Lisez les lignes directrices suivantes avant de connecter des périphériques externes:
•
Assurez-vous d'abord que vous périphériques sont conformes aux connecteurs sur lesquels
vous souhaitez les connecter.
•
Avant d'installer les périphériques, assurez-vous de les éteindre tous ainsi que votre ordinateur.
Débranchez la fiche d'alimentation de la prise d'alimentation pour éviter d'endommager les
périphériques.
•
Après avoir installé le périphérique et avoir allumé l'ordinateur, assurez-vous que le câble du
périphérique a été correctement branché au connecteur sur la carte mère.
1
3 16
6
13
7
9)
F_PANEL
10)
F_AUDIO
11)
CD_IN
12)
SPDIF_O
13)
F_USB1/F_USB2
14)
CLR_CMOS
15)
BAT
16)
PHASE LED
- 15 -
5
2
15
14
8
4
9
