6 Raccordement électrique
L'appareil doit être monté par un électricien qualifié�
► Les règlements nationaux et internationaux relatifs à l'installation de
matériel électrique doivent être respectés�
► Assurer une alimentation en tension selon EN 50178, TBTS, TBTP�
O1D155 : cULus, Supply Class 2
► Mettre l'installation hors tension�

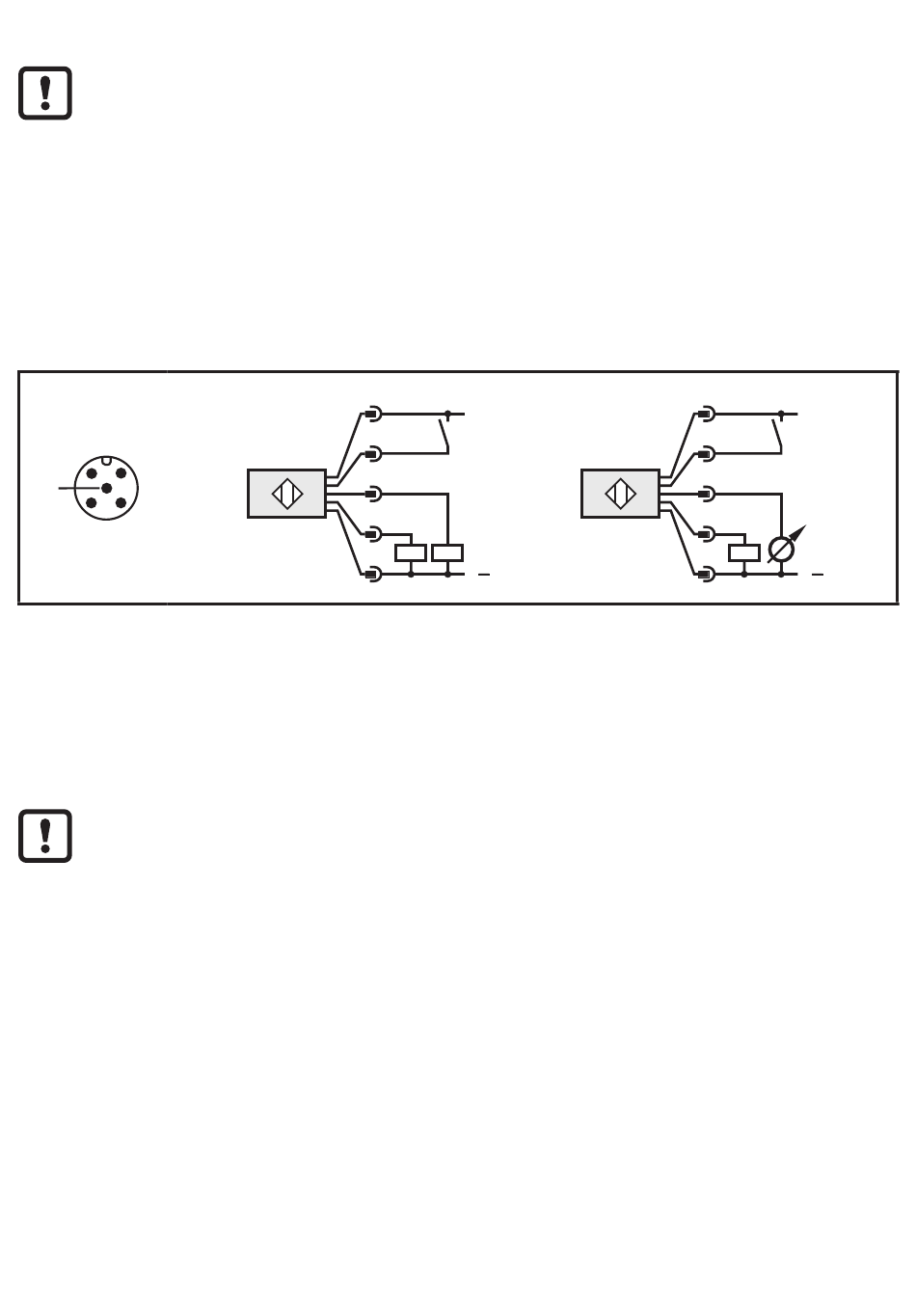

► Raccorder l'appareil comme suit :
O1D155 PNP
2
1
5
3
4
Couleurs des fils conducteurs des connecteurs femelles ifm :
1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir), 5 = GR (gris)�
6.1 Fonctionnement avec un maître IO-Link
L'appareil est compatible avec le type de port maître IO-Link A (type A)�
Observer les remarques suivantes lors d'un fonctionnement avec le type de
port maître B (type B) :
Normalement, l'appareil n'est pas compatible avec le type de port maître
B (type B)� La broche 2 (OU2) et la broche 5 (IN1) sont utilisées pour des
fonctions spécifiques au fabricant� Ainsi, la tension d'alimentation principale
de l'appareil et la tension auxiliaire (type de port maître B sur la broche 2/5)
ne peuvent pas être séparées galvaniquement�
L'appareil peut être utilisé avec le type de port maître B avec les configurations
suivantes :
• Connecter l'appareil et le maître IO-Link via 3 câbles : Connecter les broches 1,
3 et 4 de l'appareil avec le maître IO-Link (ne pas connecter les broches 2 et 5)�
8
AN_i_1707_G
1
5
2
4
2: OUT2
4: OUT1
3
L +
IN
2: OUT2
4: OUT1
L
1
1
L +
5
5
IN
2
2
4
4
2: OUT2
2: OUT2
4: OUT1
4: OUT1
3
3
L
