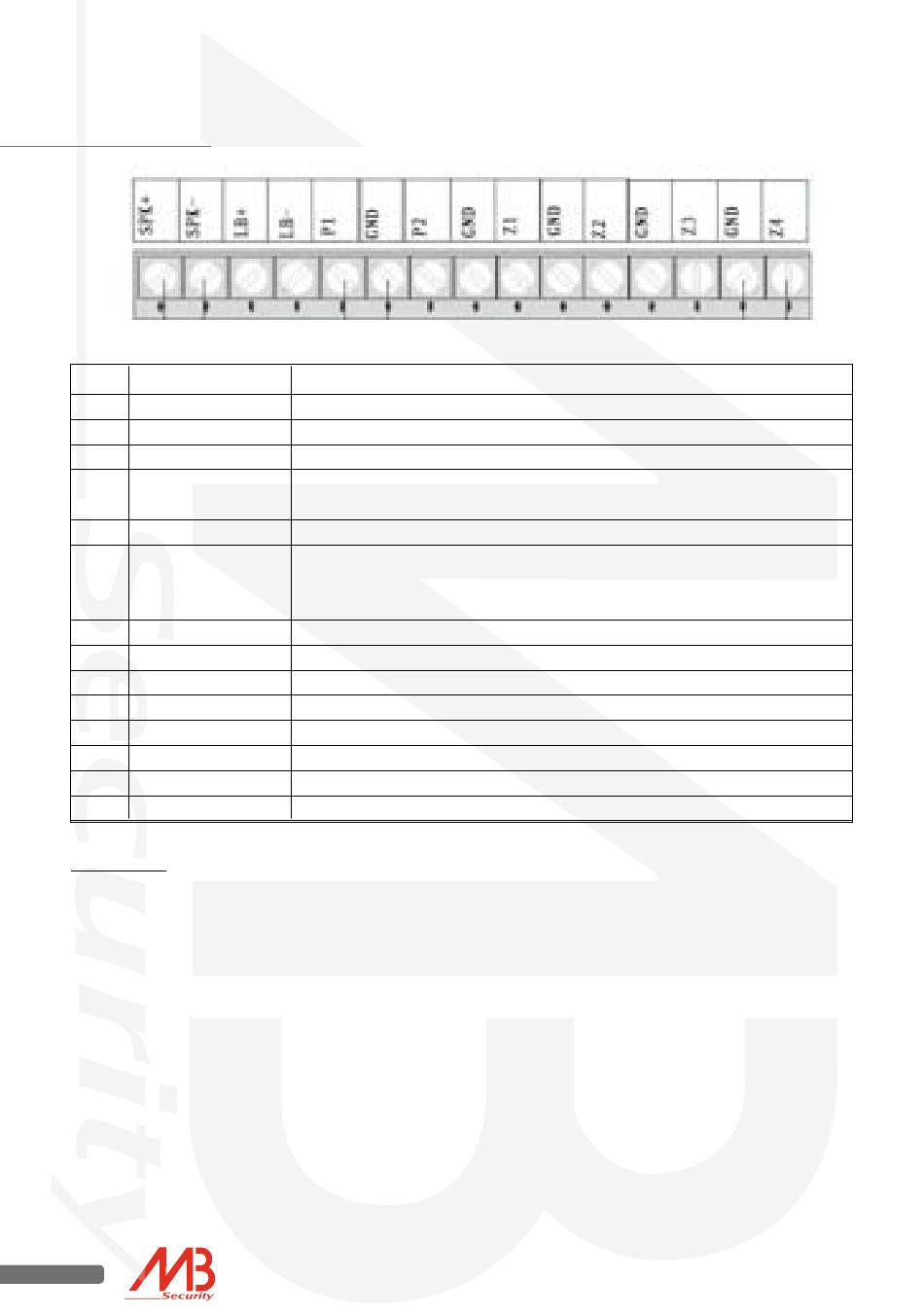

Schéma de centrale d'alarme
Ports filaires :
1
SPK+
2
SPK-
3
LB+
4
LB-
5
P1
6
gnd
7
P2
8
gnd
9
Z1
10
gnd
11
Z2
12
gnd
13
Z3
14
gnd
15
Z4
Remarque :
1.
"LB+" et "LB-" sont destinés à être connectés à un haut-parleur externe.
2.
Connecter un câble du capteur filaire au câble GND et l'autre à "Z1/Z2/Z3/Z4".
3.
Faire attention à la connexion de la sirène "SPK+" et "SPK-". Ne pas mélanger les deux câbles
lors de la connexion. Dans le cas contraire, le transistor peut être endommagé dans le panneau
principal.
6
Positif de la sirène (câble rouge)
Négatif de la sirène (câble noir)
Positif de l'enceinte à deux voies (câble rouge)
Négatif de l'enceinte à deux voies (câble noir)
Sortie 12 V pour télécommande (se référer à la
partie Consignes d'utilisation)
Masse
Port de sortie de liaison 2. Sortie de 12 V une fois
que le système est armé, qui est désactivée
lorsque le système est désarmé.
Masse
Capteur filaire 1 (numéro de zone : 95)
Masse
Capteur filaire 2 (numéro de zone : 96)
Masse
Capteur filaire 3 (numéro de zone : 97)
Masse
Capteur filaire 4 (numéro de zone : 98)
