six pans M8 x 16 fixées aux trous filetés prévus à cet
effet. Faire attention au cours de l'opération, à ce
que la tubulure du conduit d'air entre uniquement
en contact avec l'isolation et non avec la tôle
extérieure.
6.3 Raccordement côté chauffage et
eau chaude
Les raccords côté chauffage sur la pompe à chaleur
sont dotés d'un filetage extérieur 1". Lors du
raccordement à la pompe à chaleur, il faut maintenir
les transitions à l'aide d'une clé.
Avant de procéder au raccordement de la pompe à
chaleur côté eau de chauffage, l'installation de
chauffage doit être rincée pour éliminer les
éventuelles impuretés et les restes éventuels des
matériaux d'étanchéité ou autres. Une accumulation
de dépôts divers dans le condenseur est
susceptible d'entraîner une défaillance totale de la
pompe à chaleur. Pour les installations dont le flux
d'eau de chauffage peut être stoppé à l'aide de
thermostats ou de vannes de radiateur, le client
doit intégrer une soupape de trop-plein en arrière
de la pompe de chauffage dans un bypass de
chauffage. Ceci garantit un débit d'eau de chauffage
minimal dans la pompe à chaleur et évite les
perturbations.
Une fois le montage côté chauffage terminé,
l'installation de chauffage devra être remplie, purgée
et éprouvée à la pression.
Débit d'eau de chauffage minimum
Quel que soit l'état de fonctionnement de
l'installation de chauffage, un débit d'eau de
chauffage minimum doit être garanti dans la pompe
à chaleur. C'est tout à fait réalisable en montant un
distributeur exempt de pression différentielle ou une
soupape de trop-plein. Vous trouverez des
explications quant au réglage d'une soupape de
trop-plein dans le chapitre "Mise en service".

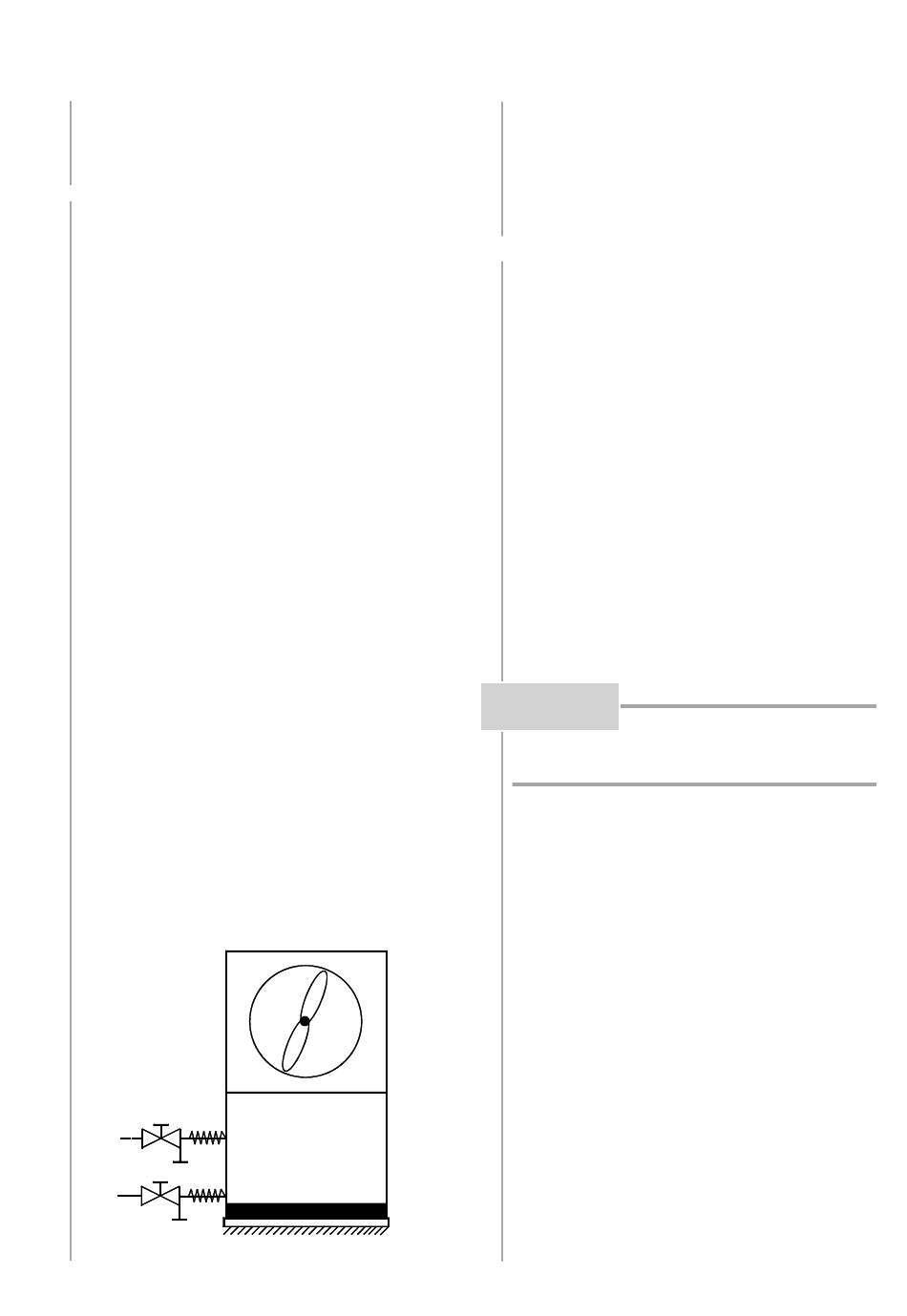

Protection antigel
Pour les pompes à chaleur installées à un endroit
exposé au gel, il faudra prévoir un vidage manuel (voir
figure). Dans la mesure où le régulateur et le
circulateur du chauffage sont en ordre de marche, la
fonction de protection antigel du régulateur sera
activée. L'installation doit être vidée en cas de mise
hors service de la pompe à chaleur ou coupure de
courant. S'il n'est pas possible de s'apercevoir d'une
panne de courant (installations dans des maisons de
vacances), le circuit de chauffage doit être exploité avec
une protection antigel appropriée.
6.4 Branchement électrique
Pour le branchement électrique, l'appareil n'a pas
besoin d'être ouvert.
Le raccordement au courant de la pompe à chaleur
s'effectue au moyen de la ligne de charge pré-
montée, d'une longueur d'env. 5 m. La ligne de
commande pré-montée, d'une longueur de 7 m, est
reliée, par ses connecteurs à fiche, au régulateur
de pompe à chaleur, lequel est nécessaire à la
commande de l'appareil.
Dans l'alimentation de puissance destinée à la
pompe à chaleur, il faut prévoir une déconnexion
sur tous les pôles avec au moins 3 mm d'écartement
d'ouverture de contact (p. ex. disjoncteur EDF,
contacteur de puissance) ainsi qu'un coupe-circuit
automatique à 3 pôles (courant de déclenchement
selon le tableau "Informations sur l'appareil").
Lors du branchement veiller à respecter le champ
de rotation à droite de l'alimentation en courant de
charge L1 (1); L2 (2); L3 (3). (1, 2, 3) sont les
numéros de brins du câble de charge.
ATTENTION!
vers la droite, si le compresseur tourne dans le
mauvais
sens,
endommagements.
La tension de commande est amenée par le biais
du régulateur de pompe à chaleur.
L'alimentation électrique du régulateur de pompe à
chaleur avec une tension de 230V AC-50 Hz
s'effectue conformément à ses propres instructions
de service (protection 16 A).
La ligne de commande est reliée au régulateur de
pompe à chaleur au moyen d'un connecteur à fiche
multi-pôles. Des instructions plus détaillées vous
sont fournies dans les instructions de service du
régulateur de pompe à chaleur.
Se référer au schéma de câblage en annexe pour
de plus amples informations.
7
MONTAGE
Veiller à respecter le sens de rotation
il
peut
en
résulter
des
