MISE EN PLACE
MONTAGE
5

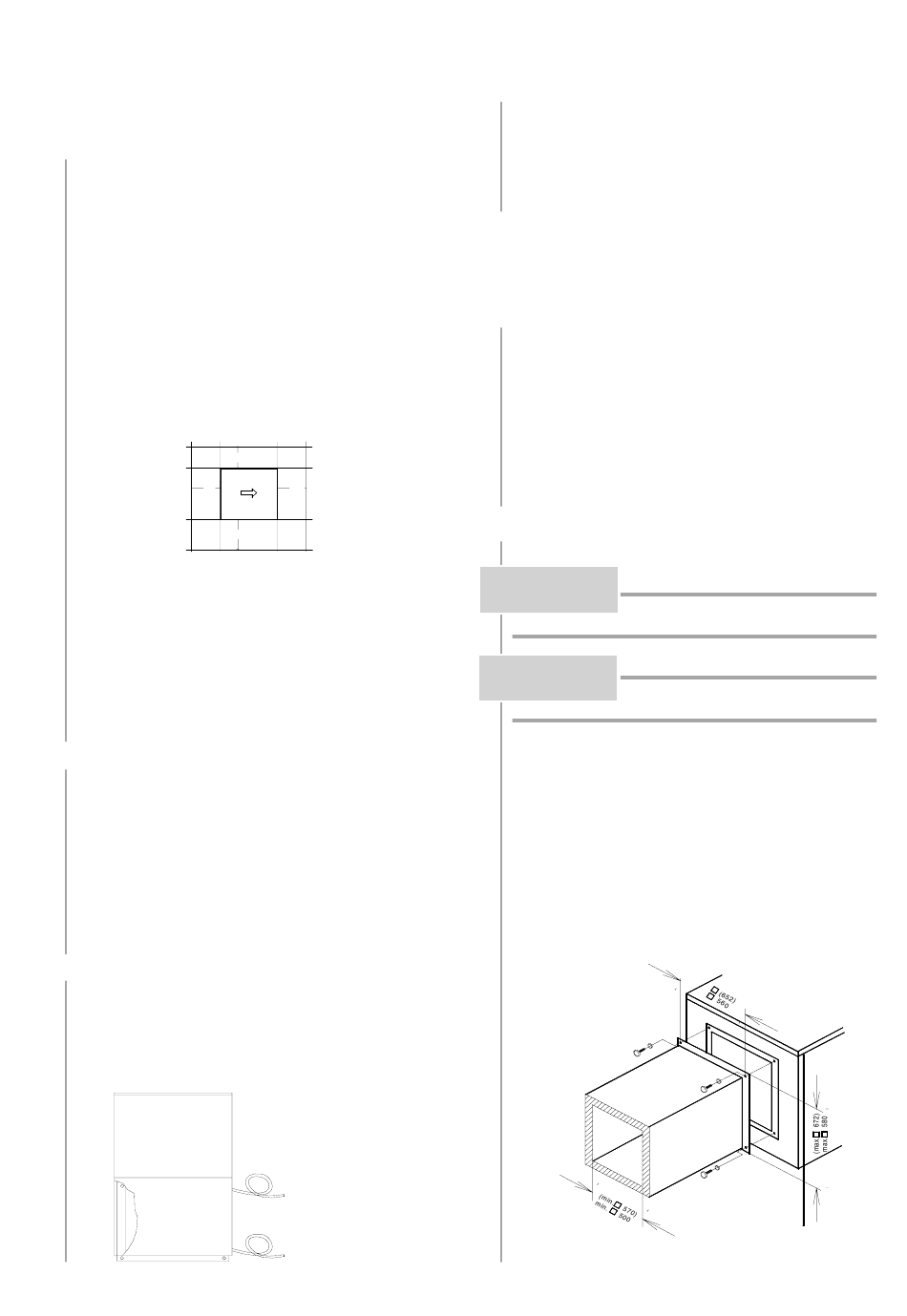

MISE EN PLACE
5.1 Généralités
En règle générale, l'appareil doit être installé à
l'intérieur, sur une surface plane, lisse et horizonta-
le. Ici, le châssis de la pompe à chaleur doit adhérer
au sol sur toute sa circonférence afin de garantir
une isolation acoustique appropriée. Si tel n'est pas
le cas, des mesures d'absorption acoustique
complémentaires
nécessaires. La pompe à chaleur doit être installée
de manière à ce que les travaux de maintenance
puissent être effectués sans problème. Ceci est
garanti si l'on respecte une distance de 1 m devant,
à gauche et à droite de la pompe à chaleur
L'appareil ne doit jamais être installé dans des
locaux présentant une forte humidité de l'air. Dans
le cas d'un taux d'humidité de l'air supérieur à 50 %
et de températures extérieures inférieures à 0 °C,
du condensat peut se former sur la pompe à chaleur
et dans les conduits d'aération. Si la pompe à
chaleur doit être installée à l'étage, il faudra contrôler
la capacité de charge du plancher et, pour des
raisons acoustiques, étudier soigneusement le
découplage vibratoire. L'installation de la pompe à
chaleur sur un plancher en bois est à exclure.
5.2 Ecoulement du condensat
L'eau de condensation générée pendant le
fonctionnement de la pompe à chaleur doit être
évacuée à l'abri du gel. Pour garantir un écoulement
correct, la pompe à chaleur doit être installée dans
une position parfaitement horizontale. Le conduit
d'écoulement de l'eau de condensation doit avoir
un diamètre minimum de 50 mm et il doit être
amené, protégé du gel, jusque dans la canalisation
des eaux usées.
5.3 Emissions sonores
Pour éviter la transmission des bruits provenant du
corps au système de chauffage, il est recommandé
de pourvoir à un raccordement antivibratoire de la
pompe à chaleur au système de chauffage (flexi-
seront
éventuellement
0,2 m
1 m
(1 m)
1 m
Entkopplungsschleifen
bles de 2-3 m). Il en va de même pour le
raccordement du circuit d'eau sanitaire.
Les conduits d'air employés doivent être découplés
de la pompe à chaleur selon les règles de
l'Acoustique afin d'éviter une transmission des bruits
du corps aux conduits.
6
MONTAGE
6.1 Généralités
Les raccordements suivants doivent être réalisés
sur la pompe à chaleur :
- arrivée / sortie d'air
- conduites d'aller et de retour de l'installation de
chauffage
- écoulement de l'eau de condensation
- ligne de commande vers le régulateur de la PAC
- alimentation en courant électrique
6.2 Raccordement de l'air
ATTENTION!
cuation d'air ne doivent être ni rétrécies ni obstruées
ATTENTION
si les conduits d'air ne son t pas encore raccordés.
Les conduits d'air sont disponibles comme
accessoires.
Si on utilise un conduit d'air différent de celui
proposé en accessoire, il faudra alors respecter
les cotes extérieures et intérieures indiquées sur le
croquis. Il faudra aussi veiller à pourvoir à une
désolidarisation antivibratoire et une isolation du
conduit appropriées.
Si des conduits d'air bridés sont utilisés, on placera
un raccord côté aspiration et un raccord côté
évacuation de l'évaporateur, ceci à l'aide de 4 vis à
M 8 x 16
Les valeurs entre paranthèses sont valables pour la. 16ASR
6
Les zones d'aspiration et d'éva-
Ne jamais faire fonctionner la PA C
