sanitaire, si la chaudière n'est pas suspendue aux solives du
plancher, le sol doit être de niveau et la chaudière doit être déposée
sur des blocs ou des briques.
Support de chaudière suspendue
La chaudière doit être supportée sous sa longueur totale avec des
coins de support en acier et une cornière. Consultez la figure 26.
Fixez la cornière au bas de la chaudière, conformément à
l'illustration.
Protection contre le retour de flamme
Pour une protection contre le retour de flamme, veillez à poser une
plaque de protection en métal de 305 x 559 mm (12 po x 22 po) à
l'avant du brûleur pour les chaudières dont la distance au- -dessus
de la plaque combustible est inférieure à 305 mm (12 po) ou
lorsque la chaudière est suspendue à moins de 305 mm (12 po) des
solives. La plaque de protection DOIT se prolonger 25 mm (1 po)
sous le caisson de la chaudière lorsque la porte est enlevée.
Le panneau de fermeture du fond d'une chaudière de 445 mm
(17 1/2 po) et plus peut être utilisé comme protection contre les
flammes lorsque le fond de la chaudière est utilisé pour raccorder le
tuyau de retour d'air. Consultez la fig. 25 pour connaître
l'orientation appropriée de la plaque de protection pare- -flammes.
ALIMENTATION
D'AIR
AIR DE
RETOUR
AIR DE
RETOUR

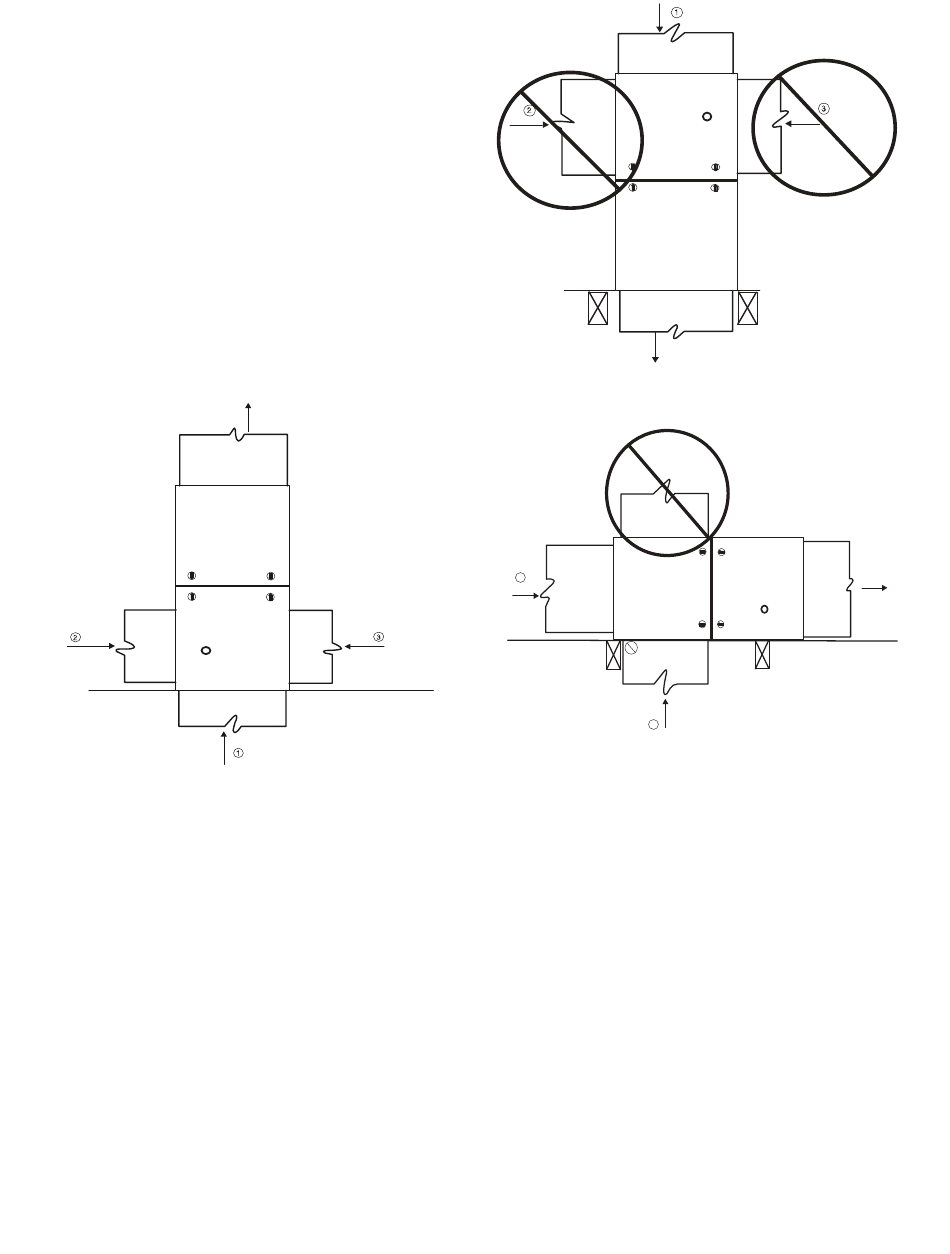

Figure 22 – Configurations et restrictions des conduits de
reprise ascendant
AIR DE
RETOUR
TOUTE COMBINAISON DE 1, 2 OU 3 PERMISE
A11036
AIR DE
RETOUR
RETOUR LATÉRAL
NON PERMIS POUR
AUCUN MODÈLE
Figure 23 – Configurations et restrictions des conduits de
reprise descendant
RETOUR
HORIZONTAL VERS
LE HAUT NON
PERMIS POUR
AUCUN MODÈLE
1
AIR DE
RETOUR
* REMARQUE : MÊME RESTRICTION
POUR LA CONFIGURATION
HORIZONTALE À GAUCHE
Figure 24 – Configurations et restrictions des conduits de
reprise horizontaux
25
AIR DE RETOUR
RETOUR
LATÉRAL NON
PERMIS POUR
AUCUN MODÈLE
AIR DE
RETOUR
ALIMENTATION
D'AIR
ALIMEN-
TATION
D'AIR
RESTRICTIONS DE
L'AIR DE RETOUR
AIR DE
HORIZONTAL
RETOUR
2
A11037
A11038
