Raccordement des conduits de soufflage
REMARQUE : Pour les installations à tirage descendant,
l'utilisation de cette chaudière sur recouvrement de plancher
combustible est approuvée lorsque l'un des accessoires suivants est
utilisé :
S Base spéciale, KGASB
S Ensemble de serpentins enveloppés No pièce CNPV, CNRV,
CAP, or CAR
S Boîte de serpentins No de pièce KCAKC
1. Déterminez quelle application est en cours d'installation à
partir du tableau 8.
2. Percez un trou dans le plancher conformément au tableau 8
et à la fig. 30.
3. Construisez un plénum selon les dimensions indiquées dans
le tableau 8 et la fig. 30.
4. Installez un ensemble ou un boîtier de serpentin de base
spécial conformément à la figure 30.
REMARQUE : Il est recommandé de retirer complètement de la
chaudière les brides perforées de conduit de soufflage lorsque la
chaudière est installée sur un serpentin emboîté ou un boîtier de
serpentin fourni par l'usine. Pour retirer la bride du conduit de
soufflage, utilisez des pinces pour gros conduits ou une sertisseuse
manuelle pour plier la bride plusieurs fois jusqu'à ce qu'elle cède.
Attention aux arêtes vives. Consultez la figure 19.
ATTENTION
!
RISQUE DE COUPURE
Le non- -respect de cette mise en garde pourrait entraîner des
blessures.
Les plaques de métal peuvent présenter des angles coupants
ou des ébarbures. Soyez prudent et portez des vêtements
appropriés, des lunettes de sécurité ainsi que des gants lors
de la manipulation des pièces ou d'une intervention sur la
chaudière.
Raccordez le conduit de soufflage à la sortie de soufflage de la
chaudière. Pliez la bride vers l'intérieur à plus de 90 _ à l'aide de
pinces pour conduits. Consultez la fig. 19. Le conduit
d'alimentation d'air doit être raccordé UNIQUEMENT à la sortie
d'air de la chaudière ou au boîtier de serpentin de climatiseur (le
cas échéant). Lorsqu'il est posé sur un matériau combustible, le
conduit d'alimentation d'air doit être raccordé SEULEMENT à
une sous- -base auxiliaire approuvée par le fabricant ou à un boîtier
de serpentins de climatisation approuvé par le fabricant. Ne coupez
PAS le caisson principal de la chaudière pour fixer le conduit de
soufflage latéral, l'humidificateur ou tout autre accessoire. Tous les
accessoires du côté soufflage DOIVENT être raccordés au conduit
à l'extérieur du caisson de la chaudière.
Raccordement des conduits de reprise
AVERTISSEMENT
!
RISQUE D'INCENDIE
Le non- -respect de cet avertissement pourrait provoquer des
dommages matériels ou causer des blessures graves, voire la
mort.
Ne raccordez jamais de conduits de reprise à l'arrière de la
chaudière. Conformez- -vous aux consignes ci- -dessous.
Le conduit de retour doit être raccordé à l'orifice de retour
(inférieur). Ne coupez PAS les côtés (gauche ou droit) du caisson.
Contournez les raccords de l'humidificateur sur les côtés du
conduit ou du boîtier de serpentins à l'extérieur de la chaudière.
Consultez la figure 23.
Entrée de reprise du fond
Ces chaudières sont expédiées avec le panneau de fermeture du
fond installé dans l'orifice de retour inférieur. Retirez et jetez ce
panneau lorsque l'orifice de reprise du fond est utilisé. Pour retirer
le panneau de fermeture du fond, reportez- -vous aux figures
27 et 28.
Installation horizontale
REMARQUE : Pour assurer une bonne évacuation du condensat,
la chaudière doit être inclinée vers l'avant, tel qu'illustré à la
figure 21.
AVERTISSEMENT
!
DANGER D'INCENDIE,
D'INTOXICATION AU MONOXYDE DE CARBONE
Le non- -respect de cet avertissement pourrait entraîner des
blessures corporelles, la mort ou des dommages matériels.
N'installez pas la chaudière sur son dos et ne la suspendez
pas avec le compartiment de commande vers le bas. Cela
perturberait le fonctionnement de la commande de sécurité.
Ne raccordez jamais de conduits de reprise à l'arrière de la
chaudière.
ATTENTION
!
RISQUE DE DOMMAGES MINEURS AUX BIENS
Le non- -respect de cette mise en garde pourrait entraîner des
dommages mineurs aux biens.
Les codes locaux peuvent exiger l'installation d'un bac de
récupération sous l'ensemble de la chaudière et d'un siphon de
condensat lorsqu'on utilise une chaudière à condensation dans
un grenier ou au- -dessus d'un plafond fini.
La chaudière peut être installée horizontalement dans un grenier ou
un vide sanitaire, soit du côté gauche (LH) ou du côté droit (RH).
La chaudière peut être suspendue aux solives de plancher, aux
chevrons ou aux fermes ou installée sur une plateforme, des blocs,
des briques non combustibles.
NIVEAU 0 PO (0 mm)
À1/2 PO (13 mm) MAX
AVANT
TIRAGE ASCENDANT
OU DESCENDANT

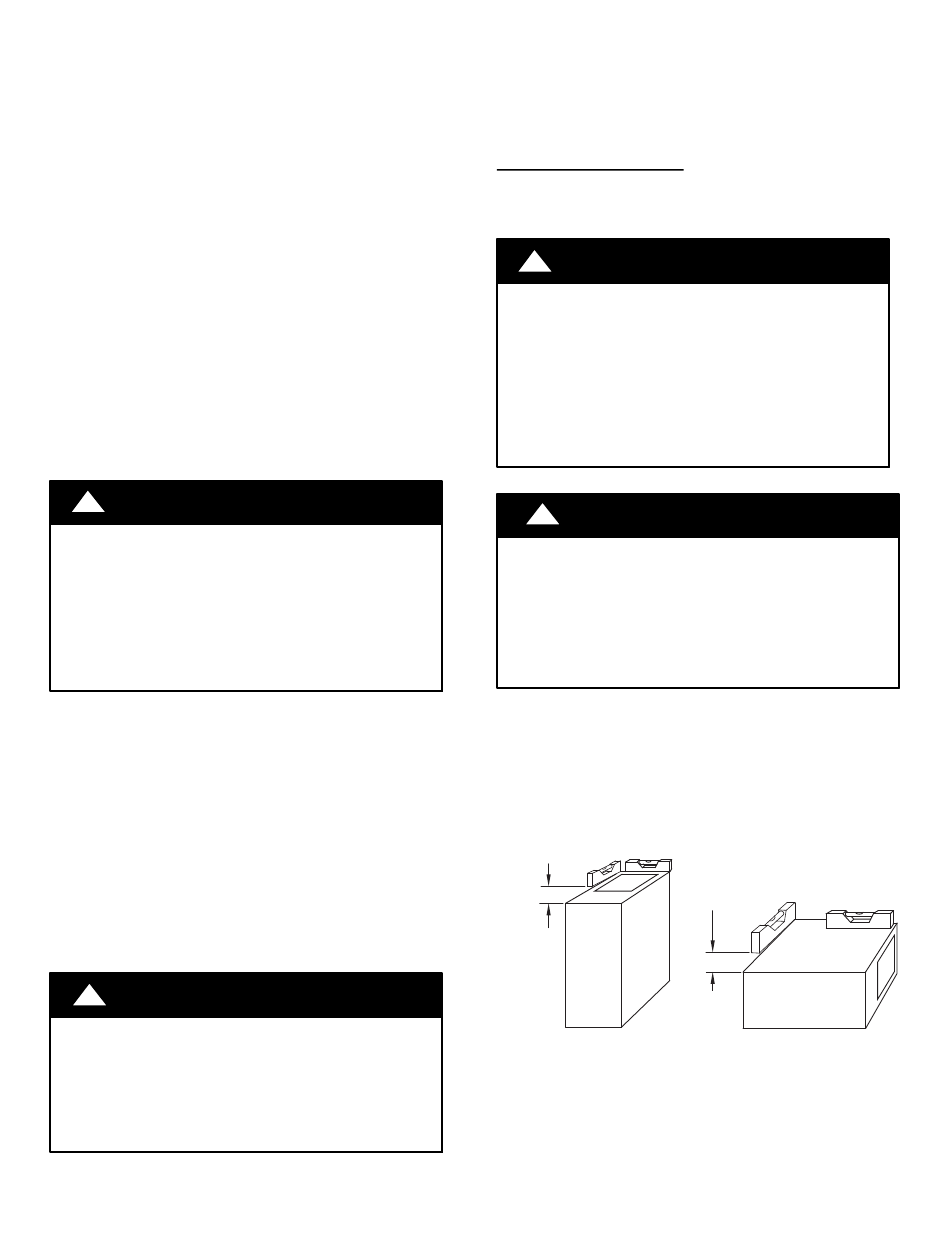

Figure 21 – Exigences d'inclinaison de la chaudière
Support de la plateforme de chaudière
Construisez une plateforme de travail à l'endroit où tous les
dégagements requis sont respectés. Consultez le tableau 1 et la fig.
25. Si le dégagement sur le côté de la chaudière est de 25 mm
(1 po), posez la chaudière sur des blocs non combustibles, des
briques ou une cornière. Pour les installations dans un vide
24
D'EXPLOSION ET
1/4 PO (6 mm) MIN. À
1/2 PO (13 mm) MAX
AVANT
HORIZONTAL
