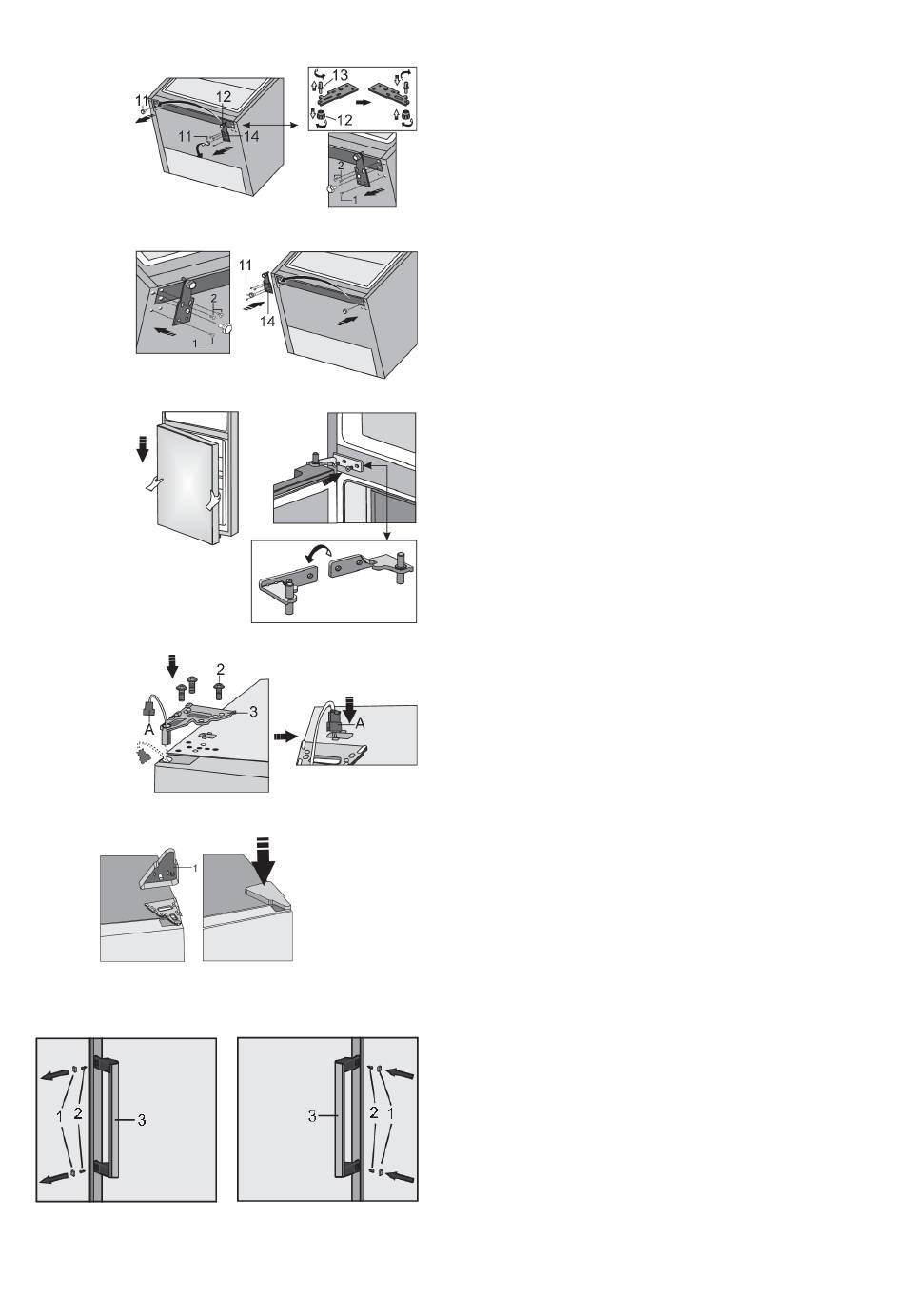

11. Inclinez l'appareil vers l'arrière et retirez le pied réglable (11).
12.
13.
14.
15.
16.
17. Ouvrez la porte du haut et remettez les balconnets en place, puis refermez la porte.
Remettez en place l'enjoliveur (1) de la charnière supérieure.
À noter : si votre modèle dispose d'une
poignée, positionnez-la du côté opposé en
suivant les instructions ci-dessous.
Retirez les capuchons (1) et dévissez les deux
vis (2) comme indiqué sur la figure. Tournez la
poignée (3) de 180° et placez-la du côté
opposé. Ensuite, resserrez les vis (2) et remettez
les capuchons en place (1).
Dévissez les trois vis de la charnière
inférieure (14) et retirez-la. Retirez le pied
supplémentaire (12) de l'axe de charnière
inférieur (13). Dévissez la goupille (13) de
la charnière inférieure et vissez-la sur le
côté opposé de la charnière, avec le pied
supplémentaire (12).
Fixez la charnière (14) sur le côté opposé
à l'aide des vis. Les vis doivent être fixées
dans l'ordre indiqué sur la figure
ci-dessous. Tout d'abord, serrez la vis 1,
puis les vis 2. Ensuite, vissez les pieds
réglables (11).
Positionnez la porte inférieure sur la
charnière inférieure et maintenez-les en
place. Faites pivoter la charnière centrale
de 180°. Placez la rondelle dans la bonne
position et ajustez la position de la
charnière centrale de façon à pouvoir
installer et fixer la porte inférieure.
Positionnez correctement la porte
supérieure, faites passer le connecteur par
le trou de la charnière supérieure (3) et fixez
cettedernière avec les vis (2). Maintenez la
porte supérieure en place pendant que
vous la positionnez. Rebranchez le
connecteur (A).
17
