EUROGRAND EG2080-
7. CÂBLAGE AVEC D'AUTRES
EQUIPEMENTS
L'EG2080 possède divers connecteurs permettant le câblage
avec d'autres équipements.
ATTENTION : Assurez-vous que tous vos équipe-
ments sont éteints avant de réaliser le câblage.
ATTENTION : Ne reliez jamais l'entrée LINE IN à la
sortie LINE OUT de l'EG2080 car vous réaliseriez ainsi
une boucle audio qui pourrait générer des larsens
susceptibles d'endommager les haut-parleurs de
votre piano ainsi que votre système auditif !
7.1 Câblage de sources sonores externes
L'EG2080 possède une entrée LINE IN stéréo que vous pouvez
utiliser pour relier des sources sonores externes à votre piano
numérique. Ces signaux sont restitués par les haut-parleurs
internes de l'EG2080 et par les sorties casque.
L'illustration suivante montre le câblage de l'EG2080 avec un
lecteur CD. Pour la connexion, utilisez un ou deux câbles montés
en connecteurs cinch/RCA et jacks (voir chapitre 10.1.3). Bien
entendu, vous pouvez également utiliser un câble monté en cinch/
RCA ou jacks uniquement, auquel cas vous aurez besoin
d'adaptateurs pour réaliser le câblage.

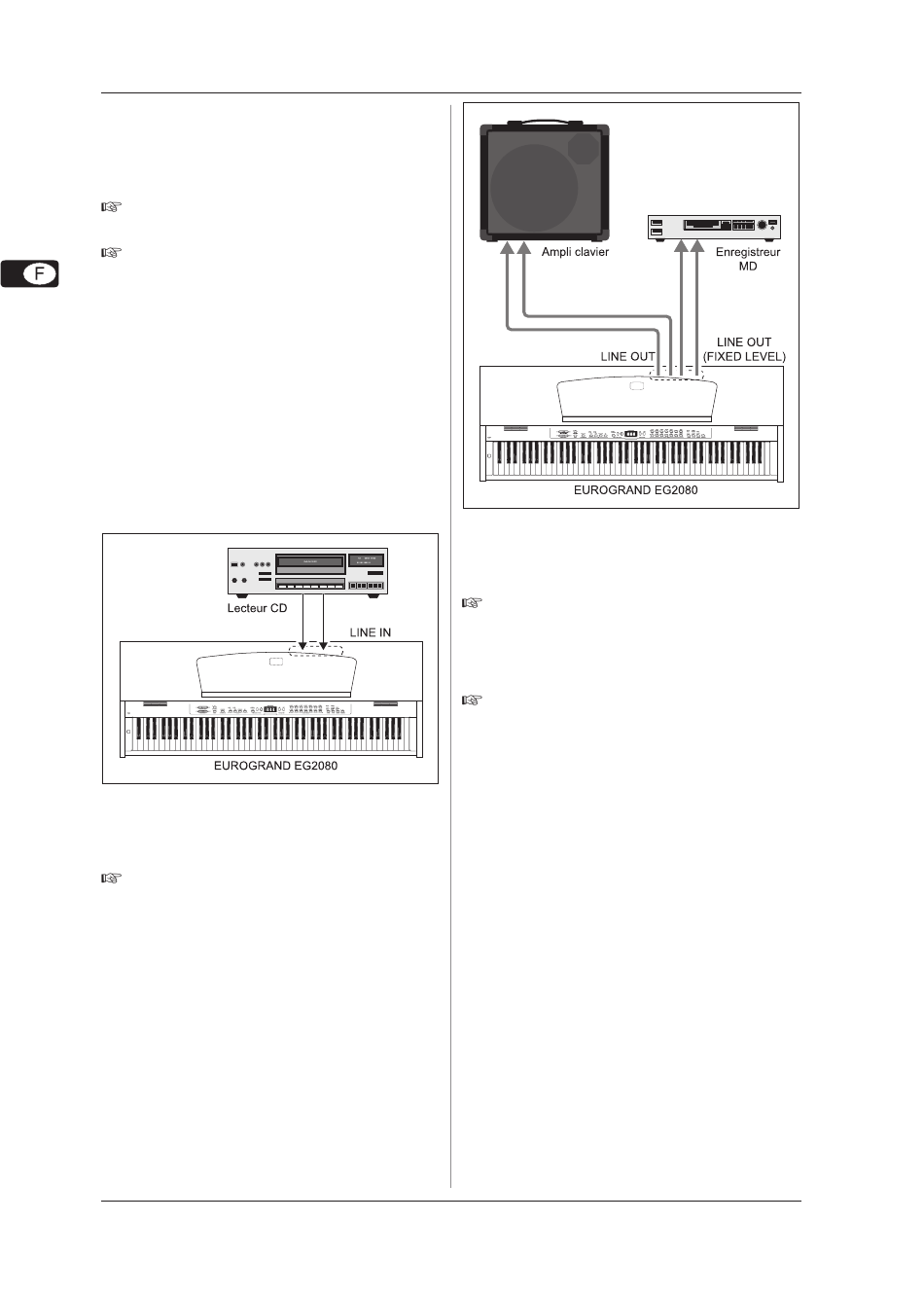

Fig. 7.1 : Câblage de sources externes
1) Reliez la sortie stéréo du lecteur CD à l'entrée LINE IN stéréo
de l'EG2080.
Pour une liaison mono, utilisez uniquement le
connecteur LINE IN L (MONO) de l'entrée de l'EG2080.
7.2 Câblage avec un amplificateur et un
enregistreur externes
L'EG2080 possède deux sorties stéréo LINE OUT pour le câblage
avec un ampli clavier externe, un système de sonorisation ou un
ampli hi-fi. Le câblage avec un amplificateur externe peut s'avérer
indispensable pour la diffusion du son dans des lieux vastes
(scène ou salle des fêtes par exemple).
Vous pouvez également utiliser les sorties de l'EG2080 pour
enregistrer son signal avec un ordinateur, une platine cassette
ou un enregistreur MD par exemple.
20
RW/BK
1) Pour le câblage avec un ampli externe, reliez la sortie stéréo
2) Pour le câblage avec l'enregistreur, reliez les connecteurs
Le MIDI est une interface et un protocole standardisés destiné à
l'échange de données entre plusieurs équipements MIDI. Parmi
les informations échangées, les plus importantes pour votre
EG2080 sont la hauteur, durée, vélocité et le volume des notes,
les changements de son et divers données de Controller
générées lors du jeu du musicien (par les pédales par exemple).
7.3.1 Câblage MIDI avec d'autres générateurs sonores
Vous pouvez utiliser l'EG2080 pour commander des générateurs
sonores externes en MIDI. Ainsi, vous pouvez utiliser le clavier
et les pédales de votre piano numérique pour jouer les sons de
synthétiseurs ou d'expandeurs externes ne disposant pas de
clavier. Si vous raccordez en plus la sortie audio du générateur
sonore à l'entrée audio de l'EG2080 comme décrit au chapitre
7.1, les sons des générateurs sonores externes et ceux générés
par l'EG2080 seront restitués par les haut-parleurs de ce dernier.
L'illustration suivante propose une configuration comportant un
générateur sonore externe.
7. CÂBLAGE AVEC D'AUTRES EQUIPEMENTS
Fig. 7.2 : Câblage avec un ampli et un enregistreur
LINE OUT sur jacks aux entrées de l'amplificateur.
Pour une liaison mono, utilisez uniquement le
connecteur LINE OUT L (MONO) de la sortie de l'EG2080.
cinch/RCA de la sortie stéréo LINE OUT du piano aux entrées
de l'enregistreur.
ATTENTION : Allumez l'EG2080 AVANT d'allumer
l'ampli externe afin d'éviter la diffusion de tout bruit
de mise sous tension. Une telle impulsion sonore
pourrait endommager l'étage d'amplification et les
haut-parleurs. Pour éteindre votre système, pro-
cédez dans l'ordre inverse.
