REFUspeed RS51
Débit en bauds:
Bits de données:
Bits d'arrêt:
Type de protocole:
5.9
Interface standard RS485 (X12)
5.10 Interface standard SS6 (X13)
DOK-RD500*-RS51*******-IB01-FR-P

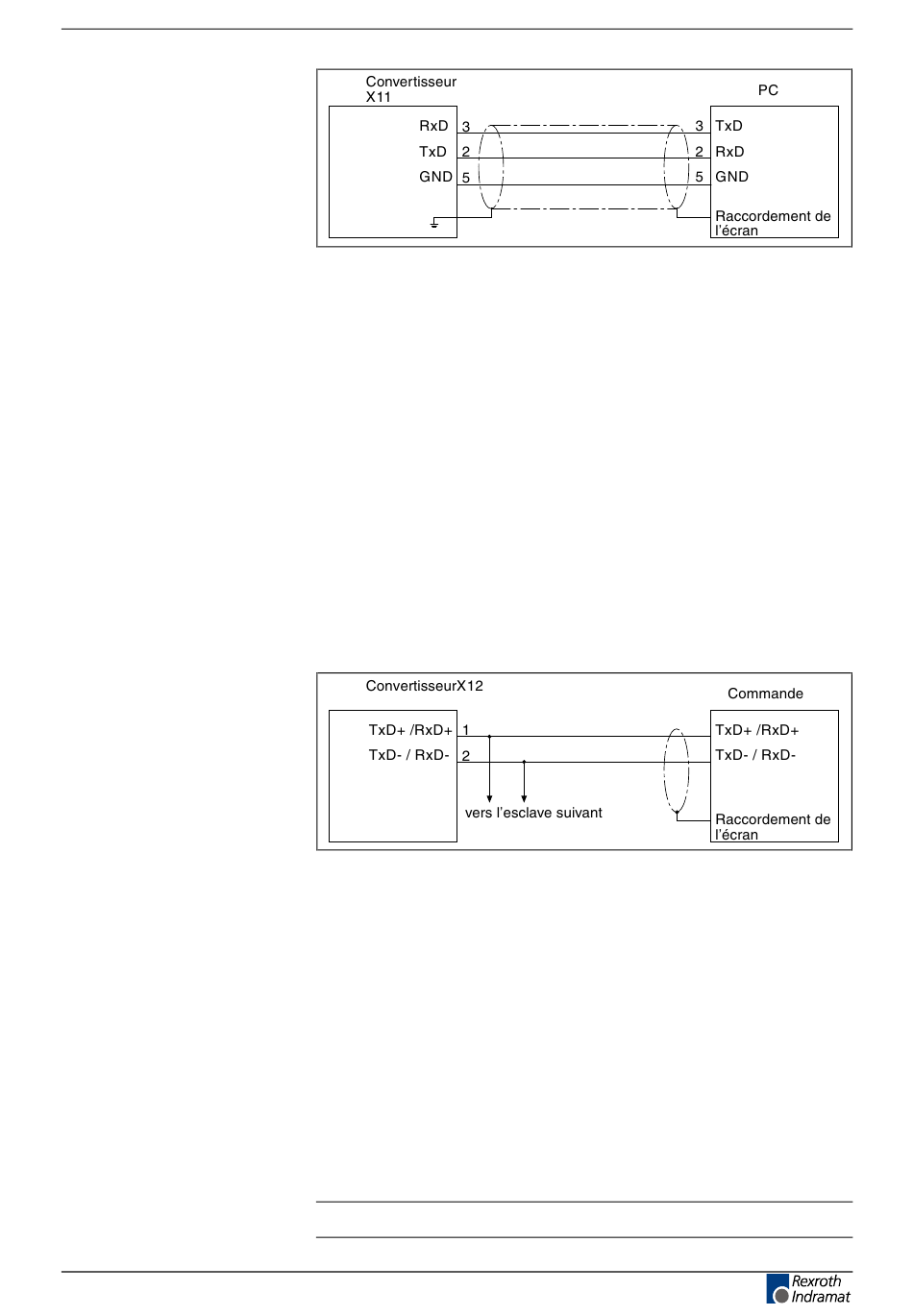

Fig. 5-13: Câble de raccordement pour ordinateur
Alternativement, on peut également se servir du câble du module
opérateur.
Les réglages suivants doivent être respectés:
réglable avec P0499:
38400, 57600, 76800 bauds
8
paire
Parité:
1
Protocole USS, 4/6 mots
L'interface RS485 supporte le protocole USS, qui permet la commande
du convertisseur via un API. Le protocole USS (protocole interface série
universell) définit un procédé d'accès suivant le principe Maître-Esclave
pour la communication via un bus série.
Fig. 5-14: Raccordement Interface standard
Lorsqu'on utilise cette interface, il faut veiller à ce que chaque poste du
bus soit réglé avec la même configuration.
Exception: "Adresse Esclave SS1 ", ici chaque poste du bus reçoit sa
propre adresse.
Terminaison du bus
Le dernier poste d'un système de bus doit clore le bus pour le protéger contre les
perturbations. La terminaison du bus est activée au moyen d'un
interrupteur sur la carte de commande et de régulation (voir Chapitre
5.6 Bornes de commande).
N.B.
uniquement pour utilisation interne.
Installation électrique
1200, 2400, 4800, 9600 (réglage usine), 19200,
5-19
