Pannes et remèdes en cas de défection du dispositif électrique
• Actionner le bouton placé sur la vanne de
la fonction souhaitée en s'aidant du tableau
des électrovannes.
• Pour toute opération de montée, descente
ou mise en service, veiller à respecter la
distance de sécurité!
Explications:
Dw
Distributeur tracteur double effet
P
pompe
T
Tank
Dr
Etranglement
G
Plaque principale
Ewpl
Plaque additionnelle
WV
Clapet inverseur
li
Gauche
re
Droite
0900_F-Elektro-Hydraulik_8502
Pour exécuter la fonction hydraulique voulue
- tourner le bouton de la vanne correspondante
- actionner le distributeur (ST) sur le tracteur
- la fonction hydraulique s'exécute
- tourner le bouton de la vanne correspondante dans
l'autre sens.

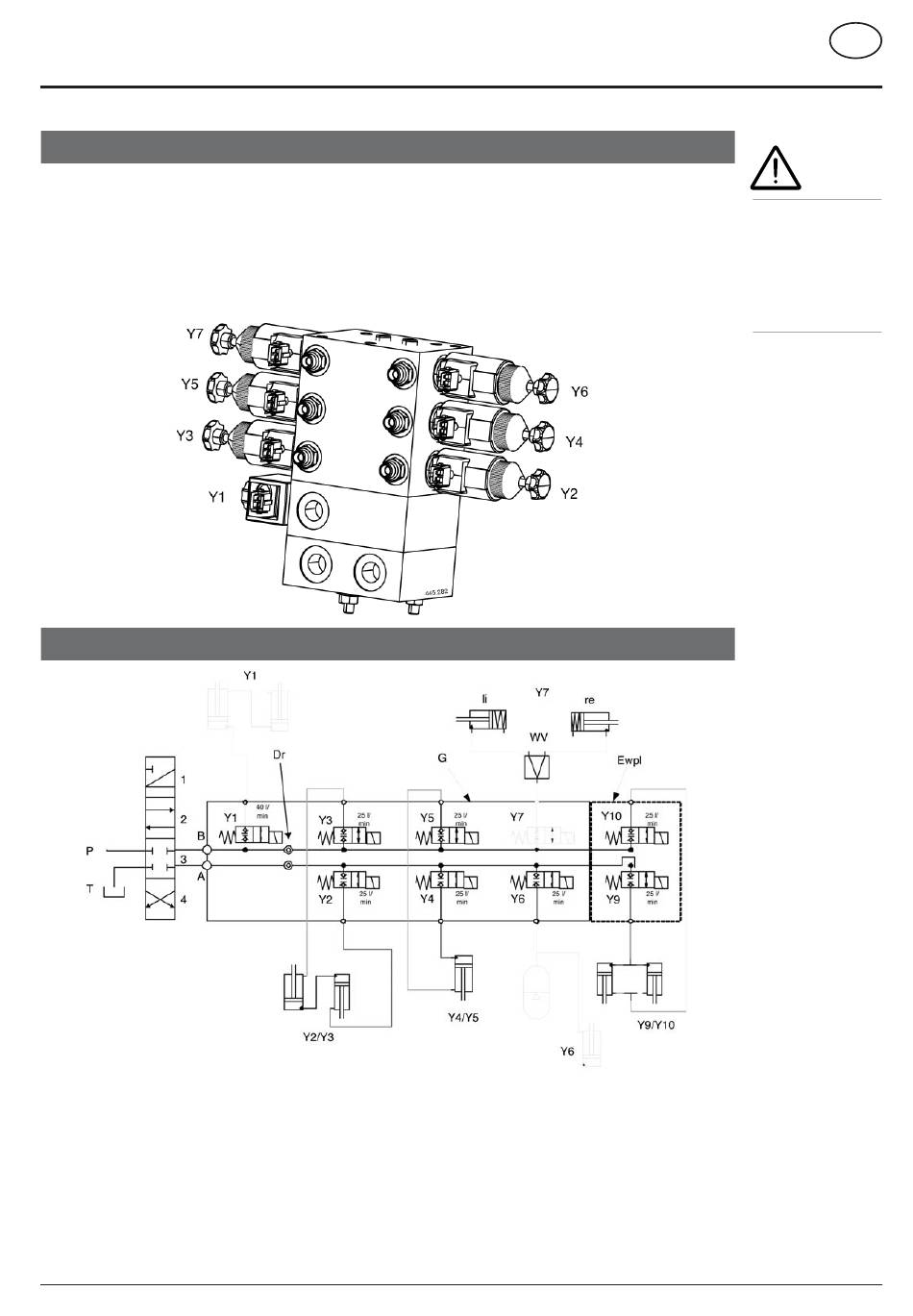

Plan hydraulique "Standardline"
Y1
Y2/Y3
Y4/Y5
Y6
Y7
Y9/Y10 Repliage
- 72 -
ELECTRO-HYDRAULIQUE
Essieu
Outil travail du sol
Verrouillage rouleau
Terrage
Traceurs
F
Remarque!
En cas de panne
électrique, il est
possible d'utiliser
la fonction
hydraulique par
une commande
provisoire.
