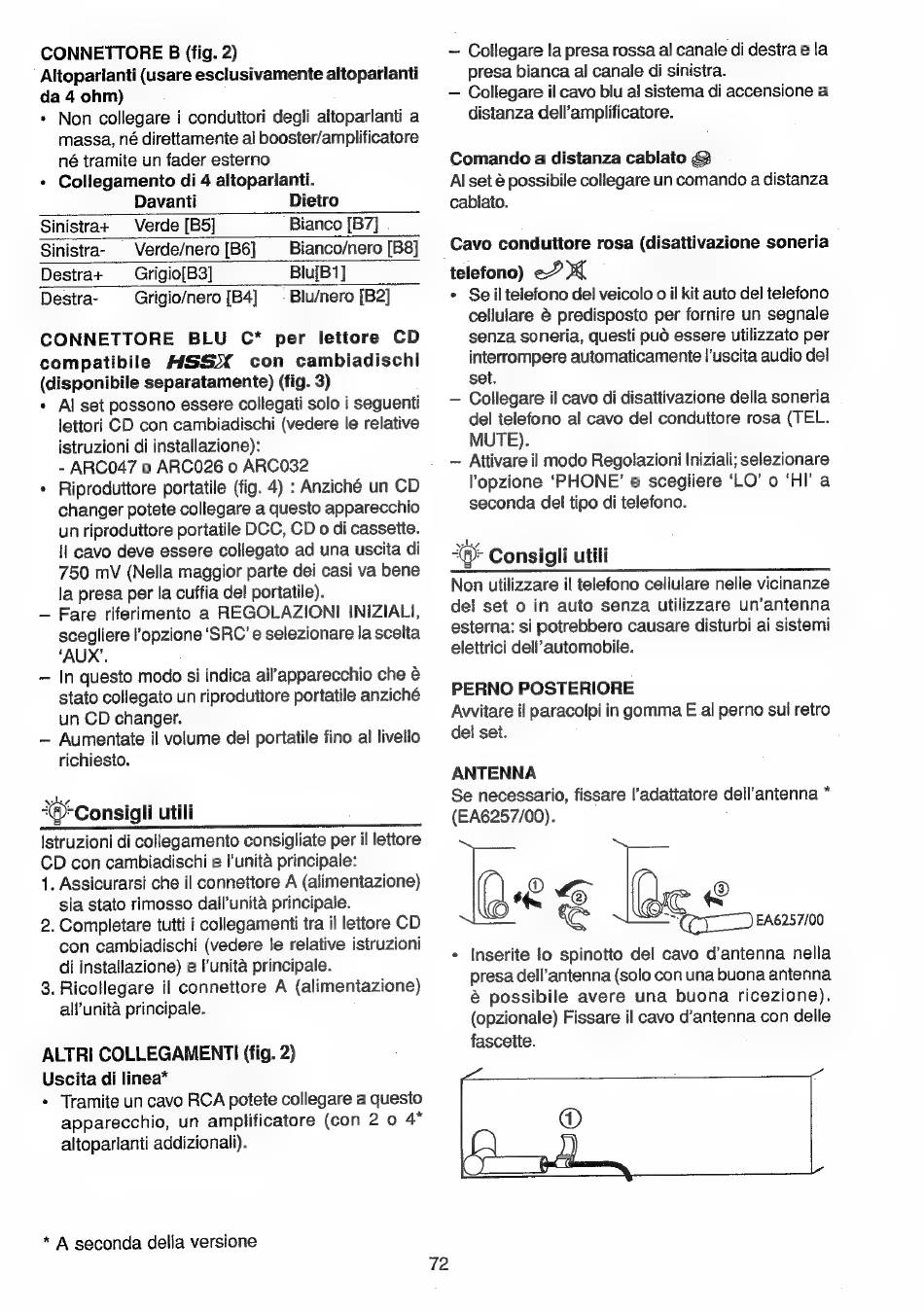

CONNETTORE B (fig. 2)
Altoparianti (usare esclusivamente altoparlanti
da 4 ohm)
* Non collegare i conduttori degli altoparlanti a
massa, né direttamente al booster/amplificatore
né tramite un fader esterno
¢ Collegamento di 4 altoparlanti.
Davanti Dietro
Sinistrat | Verde [B5] Bianco [B7]
Sinistra- Verde/nero [B6} Bianco/nero [B8]
Destrat+ — Grigio[B3] Biu[B1]
Destra- Grigio/nero [B4] _ Blu/nero [B2]
CONNETTORE BLU C* per lettore CD
compatibile H&S&X con cambiadischi
(disponibile separatamente) (fig. 3)
« Al set possono essere collegati solo i seguenti
lettori CD con cambiadischi (vedere le relative
istruzioni di installazione):
- ARC047 0 ARC026 0 ARC032
* Riproduttore portatile (fig. 4) : Anziché un CD
changer potete collegare a questo apparecchio
un riproduittore portatile DCC, CD o di cassette.
ll cavo deve essere collegato ad una uscita di
750 mV (Nella maggior parte dei casi va bene
la presa per la cuffia del portatile).
— Fare riferimento a REGOLAZIONI INIZIALI,
scegliere l'opzione 'SRC' e selezionare la scelta
'AUX'.
— In questo modo si indica all'apparecchio che é
stato collegato un riproduttore portatile anziché
un CD changer.
— Aumentate il volume del portatile fino al livello
richiesto.
oe
Istruzioni di collegamento consigliate per il lettore
CD con cambiadischi e l'unita principale:
1. Assicurarsi che il connettore A (alimentazione)
sia stato rimosso dall'unita principale.
2. Completare tutti i collegamenti tra il lettore CD
con cambiadischi (vedere le relative istruzioni
di installazione) e lunita principale.
3. Ricollegare il connettore A (alimentazione)
all'unita principale.
ALTRI COLLEGAMENTI (fig. 2)
Uscita di linea*
* A seconda della versione
— Collegare la presa rossa al canale di destra e la
presa bianca al canale di sinistra.
— Collegare il cavo blu al sistema di accensione a
distanza dell'amplificatore.
Comando a distanza cablato @
Alset é possibile collegare un comando a distanza
cablato.
Cavo conduttore rosa (disattivazione soneria
telefono) ee"
* Se il telefono del veicolo o il kit auto del telefono
cellulare @ predisposto per fornire un segnale
senza soneria, questi pud essere utilizzato per
interrompere automaticamente l'uscita audio del
set.
— Collegare il cavo di disattivazione della soneria
del telefono al cavo del conduttore rosa (TEL.
MUTE).
— Attivare il modo Regolazioni Iniziali; selezionare
l'opzione 'PHONE' e scegliere 'LO' 0 'HI' a
seconda del tipo di telefono.
2 Consigli utili
Pe ER ache dah 1 a ee ee
Non utilizzare il telefono cellulare nelle vicinanze
de! set o in auto senza utilizzare un'antenna
esterna: si potrebbero causare disturbi ai sistemi
elettrici dell'automobile.
PERNO POSTERIORE
Avvitare il paracolpi in gomma E al perno sul retro
del set.
ANTENNA
Se necessario, fissare l'adattatore dell'antenna *
(EA6257/00).
bee bee, st
EA6257/00
* Inserite lo spinotto del cavo d'antenna nella
presa dell'antenna (solo con una buona antenna
é possibile avere una buona ricezione).
(opzionale) Fissare il cavo d'antenna con delle
fascette.
®
