Montage
6.1 Général
Les raccordements à effectuer au niveau de la pompe à chaleur
sont les suivants :
- Amenée/évacuation d'air
- Circuits de départ et de retour de l'installation de chauffage
- Câble de communication (gestionnaire de pompe à chaleur)
- Câble de tension de commande (gestionnaire de pompe à
chaleur)
- Câble de tension de puissance (distribution électrique)
- Écoulement des condensats
6.2 Prise d'air
REMARQUE
Les zones d'aspiration et d'évacuation de l'air ne doit être ni
restreintes ni obstruées.
REMARQUE
La pompe à chaleur ne doit être utilisée qu'après montage des
gaines d'air.
Les gaines d'air en béton léger renforcé de fibre de verre, pro-
posées comme accessoires, sont résistantes à l'humidité et ou-
vertes à la diffusion.
Les composants suivants sont disponibles :
Gaine
Coude
Kit de raccordement
Cadre d'assemblage
Embout d'étanchéité
L'embout d'étanchéité est utilisé pour l'étanchéification des
gaines d'air sur la pompe à chaleur. Les gaines d'air en elles-
mêmes ne sont pas vissés directement à la pompe à chaleur.
Lorsque l'installation est prête à fonctionner, seul le joint
d'étanchéité en caoutchouc est en contact avec la pompe à
chaleur. De cette manière, il est possible d'une part de monter
et de démonter la pompe à chaleur facilement et, d'autre part,
d'obtenir un découplage des bruits de structure de bonne qua-
lité.
www.dimplex.de

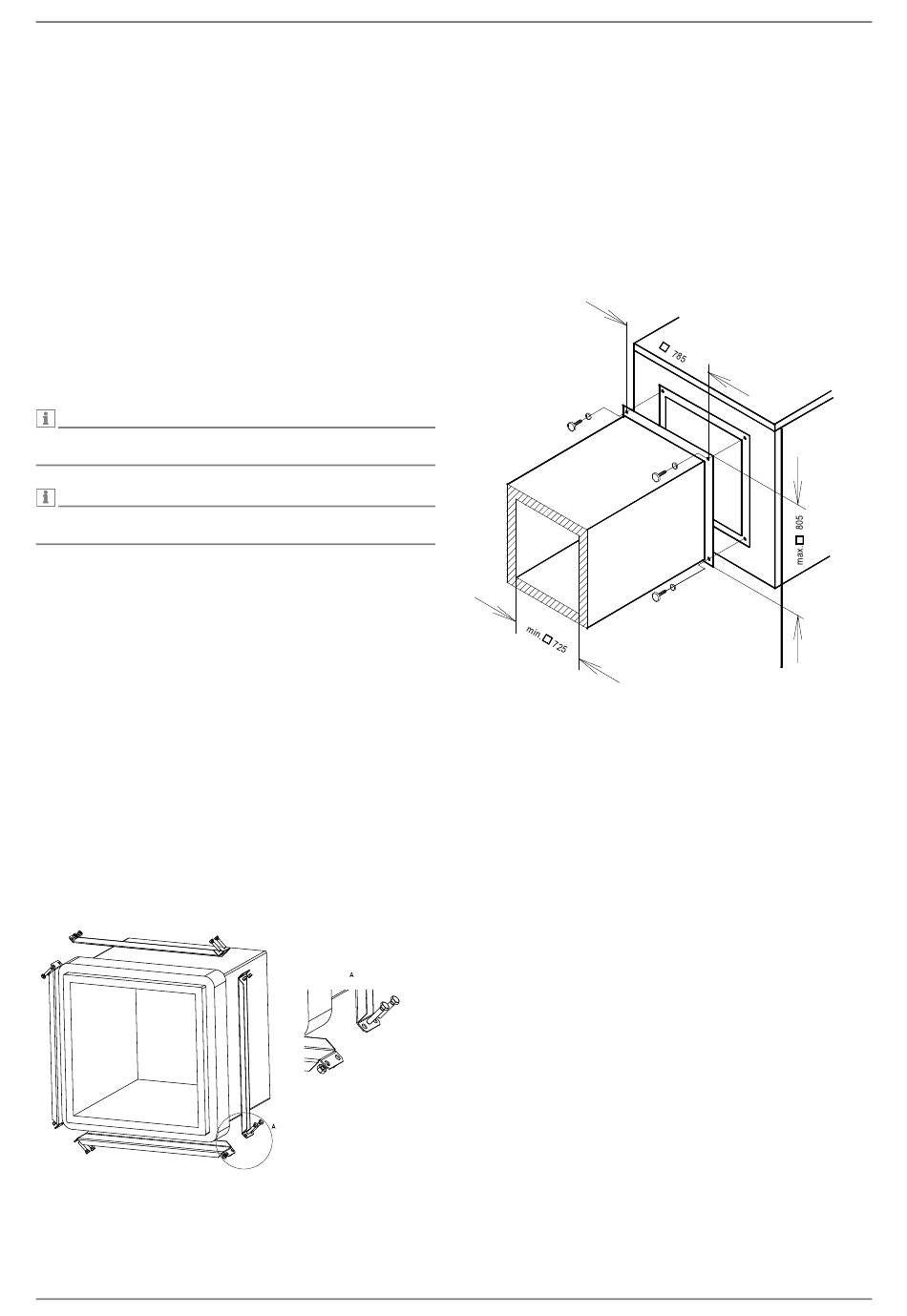

Raccordement gaine d'air sur site
Si une autre gaine d'air que celle disponible en accessoire est
utilisée, il faudra alors respecter les dimensions intérieures et
extérieures indiquées sur le croquis. De plus, il convient de veil-
ler à un découplage vibratoire et à une isolation des gaines ap-
propriés.
En cas d'utilisation de gaines d'air fixées par bride, une tubulure
de raccordement est fixée aux trous filetés prévus à cet effet
côté évacuation et aspiration de l'évaporateur à l'aide de 4 vis à
tête hexagonale M8x16. Vérifier que les deux manchons de la
gaine d'air sont uniquement en contact avec l'isolation, et non
avec la plaque de tôle extérieure.
