2 Branchements
2.2 Connexions de la face arrière

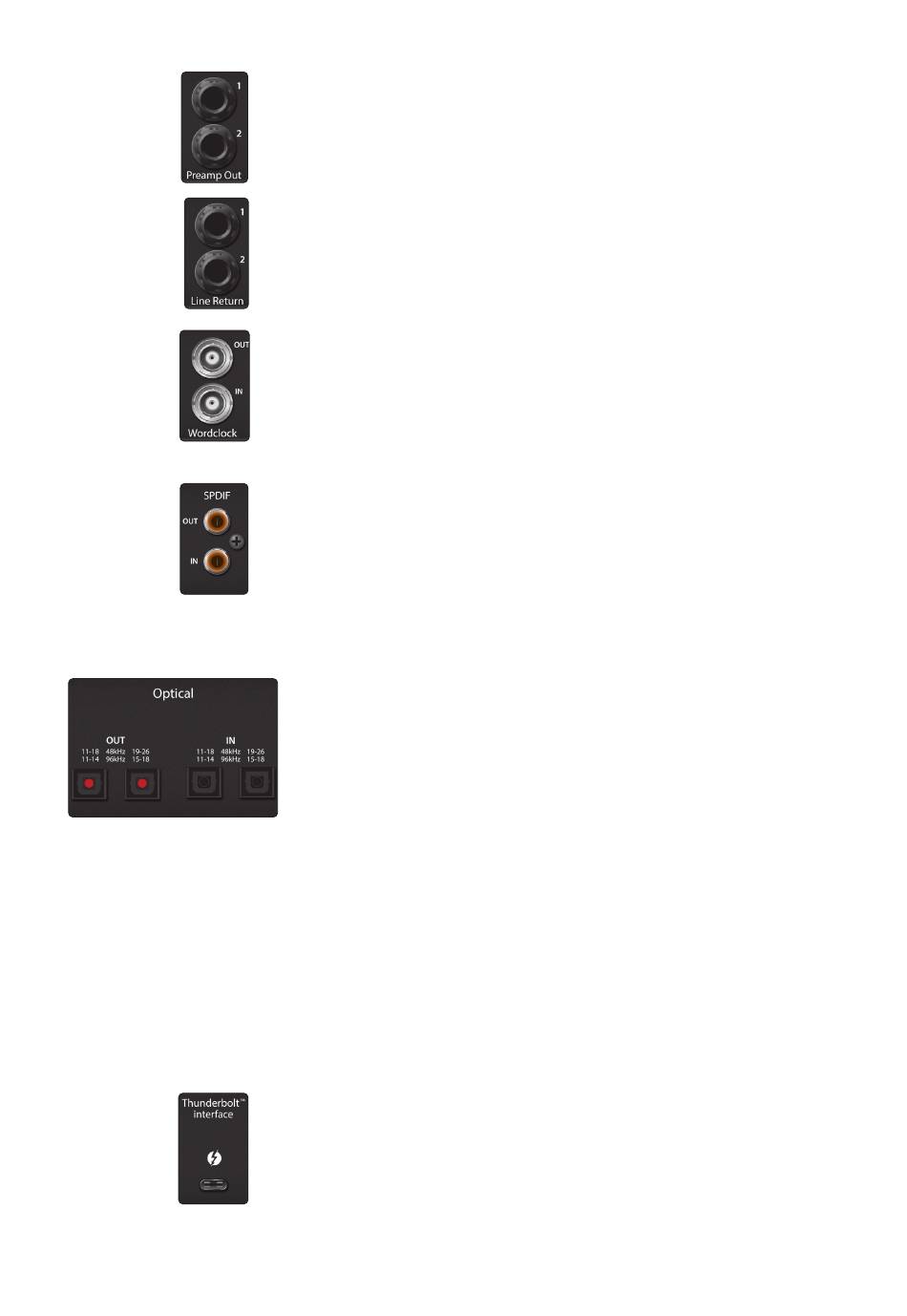

Sorties de préamplis et retours de niveau ligne. Ces connexions de niveau
ligne pour les canaux 1 et 2 vous permettent d'insérer dans la chaîne du signal du
matériel externe comme des compresseurs et des égaliseurs.
Les retours Line Returns sont des jacks à coupure reliés aux sorties des préamplis
des canaux 1 et 2, ils ont donc la priorité sur l'entrée Mic/Inst correspondante en
face avant de la Quantum 2626.
Conseil d'utilisation : ces retours peuvent également servir à faire entrer des appareils
de niveau ligne qui ont leur propre commande de volume, tels que synthés, tranches de
canal, préamplis, etc.
Entrée et sortie Word Clock. Ces connexions BNC permettent à la Quantum 2626
de recevoir et de transmettre l'horloge word clock en liaison avec d'autres
appareils audio numériques.
Conseil d'expert : dans UC Surface, si vous utilisez l'entrée d'horloge sur BNC, vous
devez choisir « BNC » comme source d'horloge et régler la fréquence d'échantillonnage
comme sur l'appareil externe. Voir la section 4.1 pour des détails. Un câble word clock
75 Ω est nécessaire pour obtenir une synchronisation correcte.
Entrée et sortie S/PDIF. Les connexions S/PDIF permettent de transmettre et de
recevoir deux canaux audio à des résolutions pouvant atteindre 24 bit, 96 kHz.
L'entrée/sortie S/PDIF permet aussi à toutes les interfaces Quantum 2626 de
recevoir et d'envoyer l'horloge word clock en liaison avec des appareils numériques
externes.
Conseil d'expert : dans UC Surface, vous devez choisir « S/PDIF » comme source
d'horloge et régler la fréquence d'échantillonnage comme sur l'appareil externe si vous
utilisez un appareil S/PDIF externe comme horloge maître. Voir la section 4.1 pour des
détails.
ADAT – Entrées et sorties multiplexées (S/MUX). Ce sont des connexions
ADAT – Dual S/MUX (multiplexées) pour vos appareils numériques externes.
Lors de l'enregistrement ou de la lecture à 44,1 ou 48 kHz, chaque entrée/sortie
ADAT fournit 8 des 16 canaux disponibles dans l'ordre, de gauche à droite.
Lors de l'enregistrement ou de la lecture en 88,2 ou 96 kHz, chaque connexion
fournit 4 des 8 canaux disponibles.
Ces entrées et sorties ne fonctionnent pas à 176,4 ou 192 kHz :
Entrée ADAT 1
44,1 / 48 kHz Canaux 11-18 / 7-14
88,2 / 96 kHz Canaux 11-14 / 7-10
Lorsque vous raccordez un DigiMax DP88 à votre interface Quantum, les
connexions ADAT servent également à envoyer et recevoir des informations de
commande pour les préamplis du DigiMax DP88 afin de permettre leur contrôle
direct depuis UC Surface ou Studio One.
Conseil d'expert : dans UC Surface, vous devez choisir « ADAT 1 » comme source
d'horloge et régler la fréquence d'échantillonnage comme sur l'appareil externe si vous
utilisez un appareil ADAT externe comme horloge maître. Voir la section 4.1 pour des
détails. L'entrée ADAT 2 ne peut pas être employée pour la réception d'horloge word
clock.
Port Thunderbolt. Utilisez ce port pour brancher votre interface Quantum 2626 à
votre ordinateur.
Note : si votre ordinateur a des ports Thunderbolt 2, vous aurez besoin d'un adaptateur
bidirectionnel Thunderbolt 3 vers Thunderbolt 2. À la date de publication de ce mode
d'emploi, le seul adaptateur bidirectionnel pris en charge est celui fabriqué par Apple.
Entrée ADAT 2 Sortie ADAT 1
Canaux 19-26 / 15-22 Canaux 17-24 / 9-16
Canaux 15-18 / 11-14 Canaux 17-20 / 9-12
