Sunrise Medical QUICKIE Shark Notice D'utilisation page 25

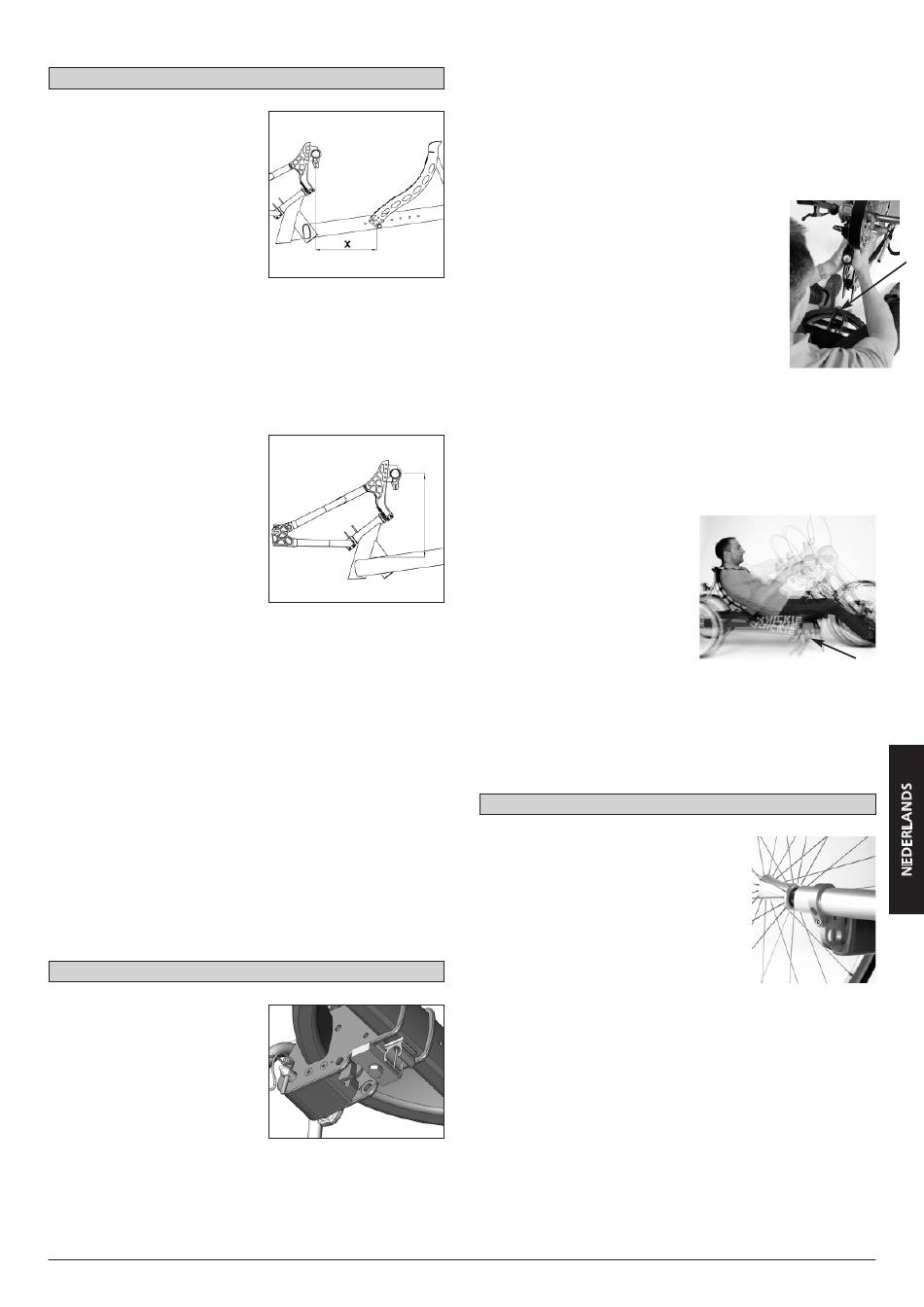

Onderdelen – Rugsteun afstellen
Rugsteun afstellen (7.74.1)
Zorg bij het testen van de zitting
dat de trappers ongehinderd
boven de dijen kan bewegen, zelfs
tijdens het nemen van een bocht.
(Test dit achteruitrijdend in de vri-
jloopfunctie; pas zonodig de dikte
van het zitkussen aan). Stel de
afstand tot het stuur zodanig in dat
u uw armen comfortabel kunt
strekken of bewegen bij het draai-
en van de trappers. U behaalt opti-
male prestaties door gebruik te
maken van de afstelmogelijkheden van de rugsteun
en de trapas om de voor u beste positie te bereiken.
Dankzij de gaten in het frame kunt u de afstand tus-
sen de rugsteun en de trappers (de X-afstand) in
stappen van 5 cm afstellen. De extra gaten in het
frame maken het mogelijk de X-afstand en de hoog-
te van de rugsteun verder af te stellen.
De hoek van de rugsteun kan
traploos worden afgesteld ...
U kunt de rugsteun in de lengte-
richting traploos afstellen, zowel
qua hoogte als hoek, door de
schroeven (1 - 6) los te draaien.
Controleer na elke afstelling of alle
schroeven stevig zijn aangedraaid
(zie de pagina over draaimomen-
ten).
U kunt tevens de hoogte van de
trappers afstellen. Draai de schroef-
verbinding van de trapas los en draai deze weer
vast op de gewenste hoogte.
LET OP
Draai na het afstellen alle schroefverbindingen
weer stevig aan. (Zie de pagina over draaimo-
menten.)
Uitklapbare rugsteun
Bij dit onderdeel is het onderste gedeelte van de
rugsteun vastgezet met een as voor snelle vrijgave.
Door deze as te bedienen, kunt u de rugsteun snel
naar achteren klappen.
Voer deze handeling in omgekeerde volgorde uit om
de rugsteun weer in te klappen.
Zorg dat de rugsteun volledig is vrijgegeven voordat
u deze weer inklapt.
Onderdelen – Verwijderbare vork
Verwijderbare vork (7.74.2)
Dankzij de verwijderbare vork kunt
u de handbike makkelijker vervoe-
ren. U kunt de vork losmaken van
het frame.
Draai, nadat u uit de handbike bent
gestapt, de schroefverbinding los
tussen de vork en het frame met
behulp van de hendel onder de
handbike. Verwijder vervolgens de
twee bouten aan weerszijden van de handbike. De
vork en het frame zijn nu los en kunnen als afzon-
derlijke delen worden opgeborgen.
Rev.A 1104/500/ST/000690637.EMS
450
451
Voer deze handeling in omgekeerde volgorde uit om
de handbike weer in elkaar te zetten.
LET OP
Zorg dat de verbindingsbouten weer volledig tot
de kop worden teruggeplaatst. Controleer de
verbinding zorgvuldig en zorg dat de schroeven
stevig zijn aangedraaid.
De verwijderbare vork met X-Link is een extra
hulpmiddel voor eenvoudiger in- en uitstappen.
Draai de verbinding tussen het frame en de hand-
bike los door de vergrendelingshendel op het fra-
me (1) los te maken. Duw vervolgens de vork zo
ver mogelijk naar voren tot de standaard volledig
uitsteekt (2). Voor eenvoudiger in- en uitstappen,
komt de zitting ongeveer 10 cm omhoog, waardo-
or de afstand tussen de vork en de zitting onge-
veer 15 cm groter wordt.
U kunt nu in/uit de handbike stappen.
Dankzij de uitgeklapte standaard kunt u ook in/uit
de handbike stappen als de vork is verwijderd.
Verwijder de verbindingsbout tussen de vork en het
frame. Nu kunt u de vork verwijderen en apart leg-
gen om in/uit de handbike te stappen.
Voer deze handeling in omgekeerde volgorde uit om
de vork weer te monteren.
Nadat u de vork weer met de ver-
bindingsbout aan het frame hebt
bevestigd en in de zitting hebt
plaatsgenomen, bedient u het
krukmechanisme kortstondig alsof
u vertrekt. Zodra u over het dode
punt van de standaard heen bent
en de handbike klaar is voor ver-
trek, controleert u of de verbinding
stevig vastzit.
Hiertoe haalt u de standaard
omhoog totdat deze in de houder
vergrendelt. U hoort het vergrendelmechanisme op
zijn plaats klikken.
Onderdelen – Afstelbare achteras
Afstelbare achteras (7.74.3)
De gehele asadapter kan 180° worden
gedraaid door de verbindingsschroeven los
te maken. Hierdoor kunt u 20" of 26" ach-
terwielen gebruiken zonder dat dit de weg-
ligging van de handbike beïnvloedt.
Als de as in de asadapter is geklemd, kan
de uitlijning van de achterwielen worden
afgesteld door de klemverbindingen los te
draaien.
Na het losdraaien van de klemverbinding kan de as
worden gedraaid. Draai de as net zo lang totdat de
afstand tussen de achterwielen (ter hoogte van de
as) voor en achter even groot is. Draai vervolgens
de schroeven weer aan.
453
2
452
454
25
SHARK/SHARK S
1
