Axis Communications Q7900 Rack Guide D'installation page 20

Affectation des broches du connecteur d'entrée/de sortie du rack AXIS Q7900
Broche Q7406
12 Canal 6, entrée/sortie configurable 2
11 Canal 5, entrée/sortie configurable 2
10 Canal 4, entrée/sortie configurable 2
9 Canal 3, entrée/sortie configurable 2
8 Canal 2, entrée/sortie configurable 2
7 Canal 1, entrée/sortie configurable 2
6 Canal 6, entrée/sortie configurable 1
5 Canal 5, entrée/sortie configurable 1
4 Canal 4, entrée/sortie configurable 1
3 Canal 3, entrée/sortie configurable 1
2 Canal 2, entrée/sortie configurable 1
1 Canal 1, entrée/sortie configurable 1
Remarque :
connecteurs d'entrée/de sortie.

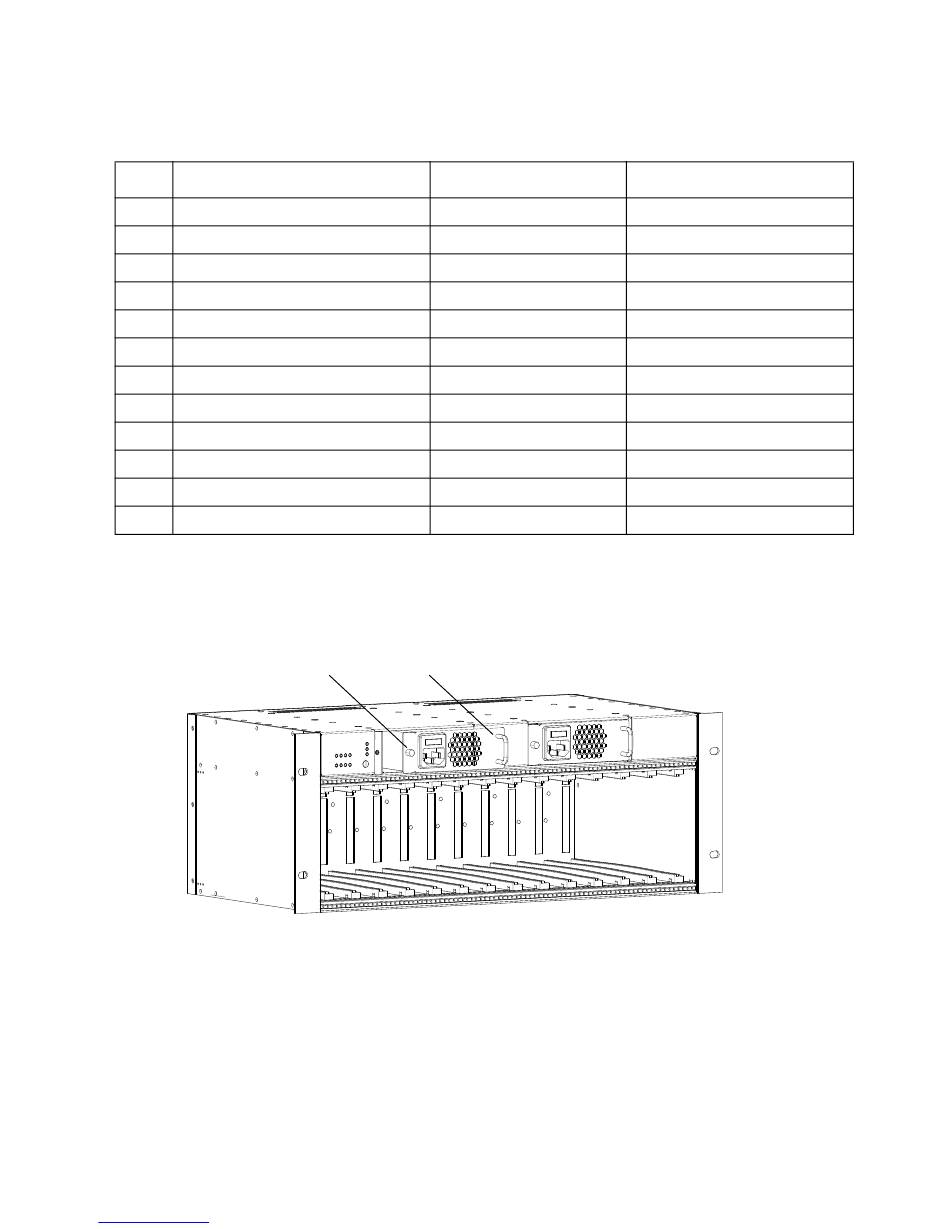

Remplacement d'une alimentation
1. Mettez l'alimentation à remplacer hors tension.
2. Desserrez la vis située sur le côté gauche de l'alimentation et retirez cette dernière à l'aide de la
poignée.
3. Insérez une nouvelle alimentation et resserrez la vis.
4. Allumez la nouvelle alimentation. Vous pouvez maintenant l'utiliser.
Get user manuals: See SafeManuals.com
Reportez-vous au Guide d'installation de l'encodeur vidéo pour toute information à propos des
Poignée
Vis
243Q
NC
NC
NC
NC
Canal 4, sortie 1
Canal 3, sortie 1
Canal 2, sortie 1
Canal 1, sortie 1
Canal 4, entrée 1
Canal 3, entrée 1
Canal 2, entrée 1
Canal 1, entrée 1
241Q, 241S, 240Q
NC
NC
NC
NC
Sortie 4
Sortie 3
Sortie 2
Sortie 1
Entrée 4
Entrée 3
Entrée 2
Entrée 1
