Chaffoteaux & Maury AMPHORA delta 24 VMC Instructions Techniques page 6

2. INSTALLATION

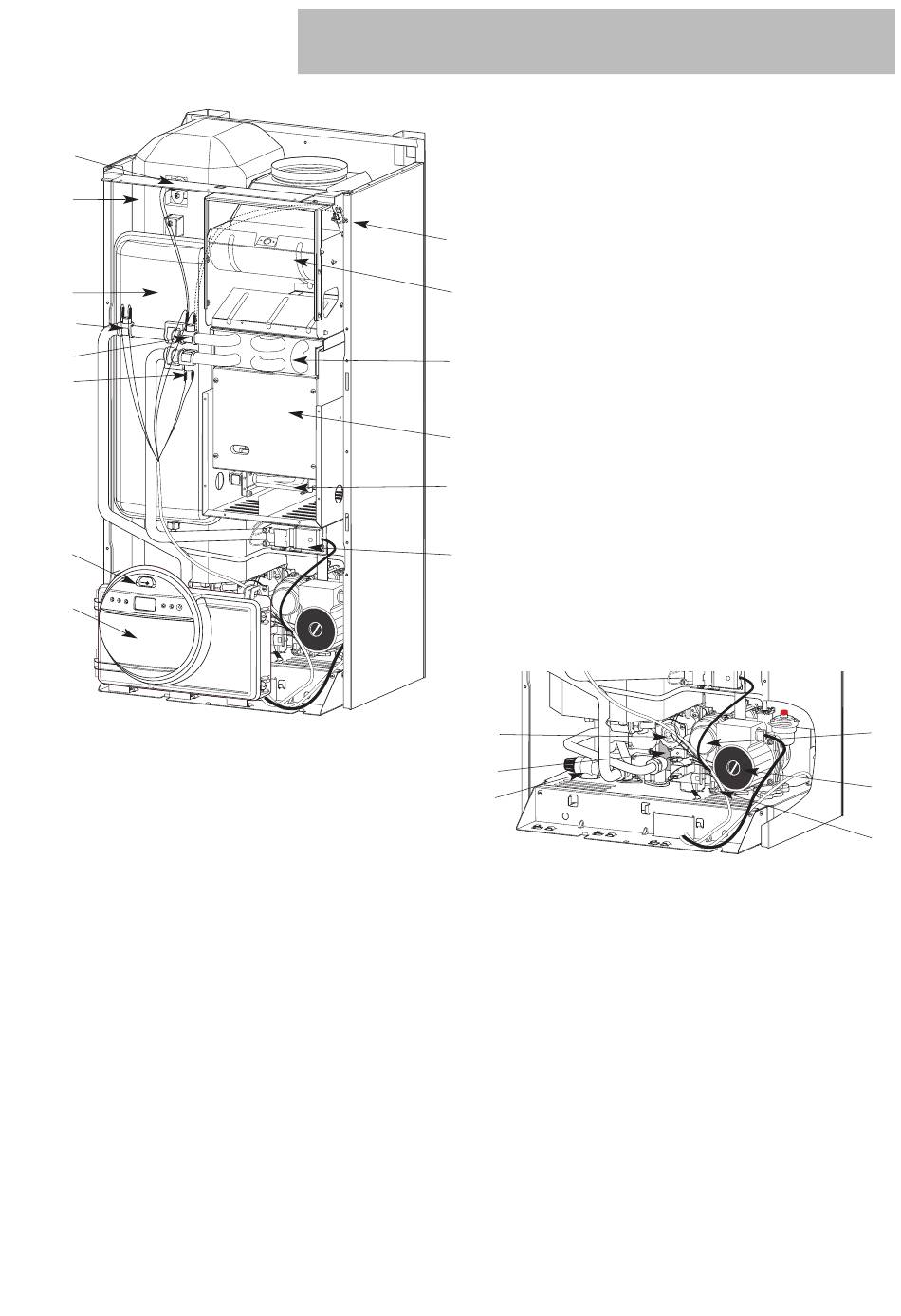

2.1 Vue d'ensemble
2
1
3
5
4
6
8
15
2.2 Recommandations
avant l'installation
6
L'
INSTALLATION ET LE PREMIER DÉMARRAGE DE LA CHAUDIÈRE DOIVENT ÊTRE EFFECTUÉS PAR UN
,
PERSONNEL QUALIFIÉ
PRESCRIPTIONS DES AUTORITÉS LOCALES ET DES ORGANISMES CHARGÉS DE LA SANTÉ PUBLIQUE
La chaudière sert à réchauffer l'eau à une température inférieure à celle de l'ébullition. Elle
doit être raccordée à une installation de chauffage et à un réseau d'eau chaude sanitaire, tous
deux dimensionnés en fonction de ses caractéristiques et de sa puissance. (Voir Données
Techniques).
Avant de raccorder la chaudière, il faut :
- effectuer un nettoyage soigné des tuyauteries de l'installation afin d'éliminer les résidus de
filage, de soudure et toute saleté pouvant empêcher le bon fonctionnement de la chaudière,
- vérifier la configuration de la chaudière en fonction du type de gaz disponible (lire l'étiquette
de l'emballage et la plaque signalétique de la chaudière),
- contrôler que le conduit de fumées ne présente pas d'étranglements et que d'autres appa-
reils n'y sont pas raccordés, sauf s'il a été conçu pour plusieurs utilisations, en conformité avec
les normes en vigueur,
- dans le cas d'un raccordement sur des conduits de fumées existants, contrôler que ceux-ci
sont parfaitement propres et qu'ils ne présentent pas de scories, car leur détachement pour-
rait obstruer le passage des fumées et provoquer ainsi des situations à risque ;
- dans le cas de raccordement à des conduits de fumées non adaptés, contrôler que, ceux-ci
sont tubés ;
- en présence d'une eau très dure, une accumulation de calcaire, et en conséquence une dimi-
nution de l'efficacité des composants de la chaudière est à craindre, eau supérieure à
TH 25, prévoir un traitement de l'eau.
CONFORMÉMENT AUX RÉGLEMENTATIONS EN VIGUEUR ET AUX ÉVENTUELLES
Légende :
1. Ballon d'accumulation en inox
2. Thermistance ballon
3. Vase d'expansion du circuit primaire
4. Sécurité de surchauffe
20 5. Sonde sur le départ
6. Sonde sur le retour
7. Soupape de sécurité 3 bar
19
8. Manomètre
9. Echangeur sanitaire à plaques en inox
10. Vanne gaz modulante
17
11. Allumeur
12. Débistat sanitaire
13. Circulateur avec purgeur
18
14. Vanne 3 voies
15 Boîtier électonique
16
16. Brûleur
17. Echangeur primaire en cuivre
18. Chambre de combustion
11
19. Antirefouleur
20. Sécurité VMC gaz
10
9
7
.
14
13
12
