Precaución
• Asegúrese de apagar el interruptor primario y desconectar el enchufe de la toma de corriente antes de conectar/desconectar
los cables. Asimismo, lea el manual del equipo que desea conectar.
• Tenga cuidado de no confundir el terminal de entrada con el terminal de salida al conectar los cables. La inversión accidental
de los cables conectados a los terminales de entrada y salida podría causar malfuncionamientos y otros problemas.
Cuando está instalada la placa
PN-ZB01 (opcional)
10
11
12
13
14
15
17
16
18
19
4
5
6
7
9
8
CONSEJOS
• Ajuste el terminal de entrada de audio usado para cada modo de entrada en AUDIO SELECT <SELECCIÓN DE AUDIO> en
el menú OPTION <OPCIONES>. A continuación se muestran los ajustes de fábrica.
Modo de entrada
PC D-SUB, PC DVI-D, PC RGB
AV DVI-D
AV COMPONENT (BNC), AV S-VIDEO,
AV VIDEO (BNC)
AV COMPONENT (D-SUB),
AV VIDEO (D-SUB)
PC HDMI, AV HDMI
• Cuando se conecta el altavoz externo, instale el núcleo de cable de altavoz (incluido en el accesorio opcional PN-ZB01).
• Para usar el panel sensible al tacto, el panel sensible al tacto se debe conectar a la computadora, y se debe instalar en la
computadora el controlador del panel sensible al tacto y el Pen Software del CD-ROM provisto.
Para conectar al panel sensible al tacto e instalar el controlador de panel sensible al tacto, consulte el Manual de
instrucciones del controlador del panel sensible al tacto.
Por información sobre el Pen Software, consulte el Manual de instrucciones del Pen Software.
• HDMI, el logotipo de HDMI y High-Definition Multimedia Interface son marcas comerciales o registradas de HDMI Licensing
LLC.
6
S

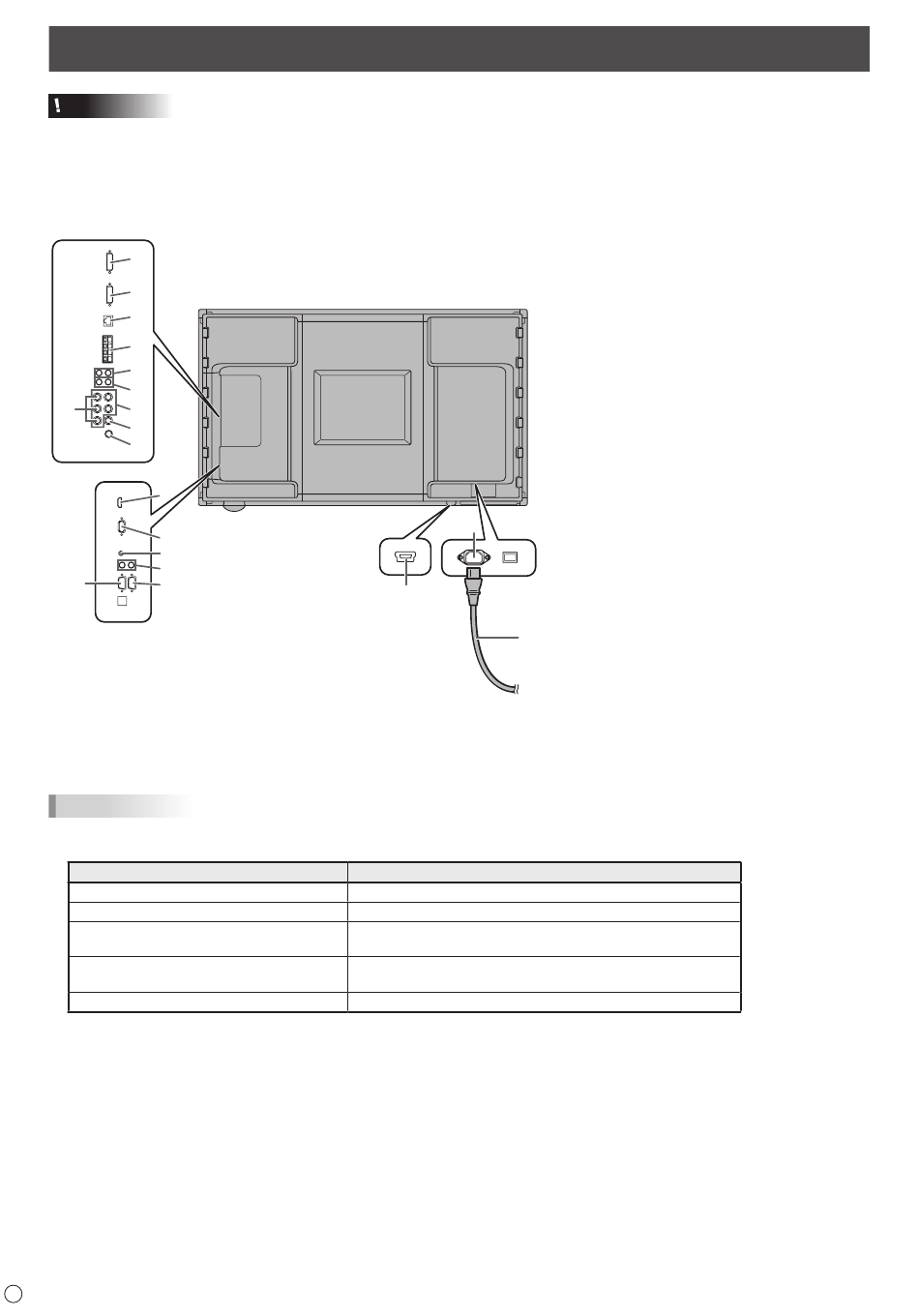

Conexiones
1
3
2
Para toma de
alimentación
Terminal de entrada de audio (ajuste de fábrica)
Terminal de entrada de audio
Terminal de entrada Audio1
Terminal de entrada Audio2
Terminal de entrada de audio
Terminal de entrada PC/AV HDMI
1. Terminal de entrada de corriente
2. Cable de alimentación (suministrado)
3.
Puerto USB
4. Terminal de entrada PC/AV HDMI
5. Terminal de entrada PC D-sub
6. Terminal de entrada de audio
7. Terminales de salida de audio
8. Terminal de salida RS-232C
9. Terminal de entrada RS-232C
Cuando está instalada la placa PN-ZB01
(opcional)
10. Terminal de entrada PC/AV DVI-D
11. Terminal de salida PC/AV DVI-D
12. Terminal de LAN
13. Terminales de altavoces externos
14. Terminales de entrada Audio1
15. Terminales de entrada Audio2
16. Terminales de entrada PC RGB
17. Terminales de entrada AV component
18. Terminal de entrada AV video
19. Terminal de entrada AV S-video
