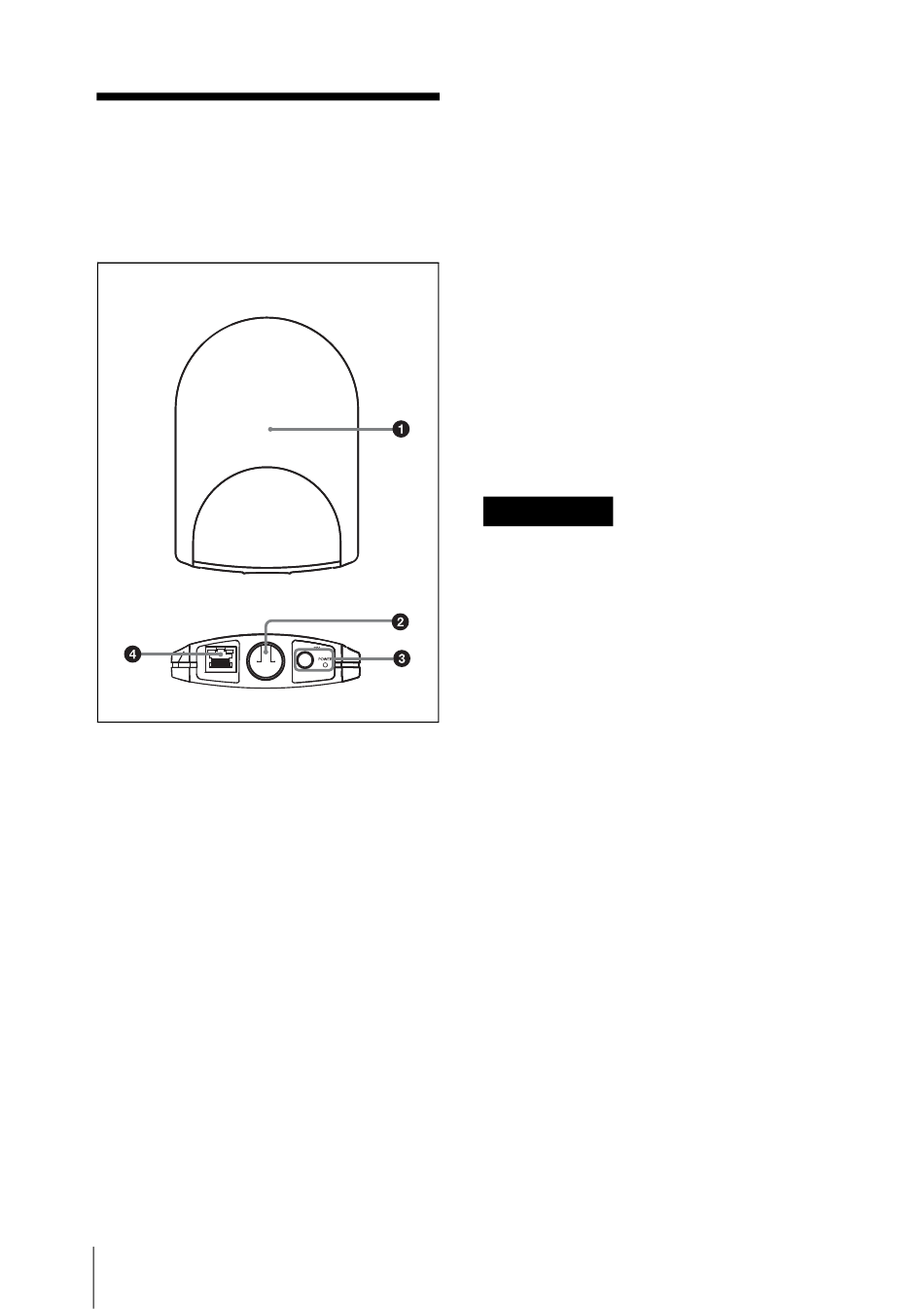

Identification des
parties
Côté avant
Côté inférieur
a Section de rangement de l'antenne
b Orifice pour la fixation du support
de microphone
L'appareil peut être fixé au support de
microphone (filetage PF de
cet orifice.
Pour fixer un support de microphone NS de
5
/ pouce ou W de
8
l'adaptateur de vis fourni.
c Connecteur d'adaptateur CA et
indicateur POWER
Connectez l'adaptateur CA fourni au
connecteur d'adaptateur CA pour alimenter
cet appareil.
L'indicateur POWER s'allume en vert
lorsque l'appareil est alimenté par le
connecteur d'alimentation CA ou le
connecteur LAN.
4

Identification des parties

1
/ pouce) par
2
3
/ pouce, utilisez
8
Pour en savoir plus sur l'alimentation de cet
appareil, consultez « Connexion à l'alimentation et
à d'autres dispositifs » à la page 20.
d Connecteur LAN (RJ-45)
Il s'agit d'un connecteur 10Base-T/
100Base-TX pour la connexion réseau. La
vitesse de communication change
automatiquement selon le dispositif
connecté.
Il permet de connecter l'appareil à un
récepteur comme le DWR-R01D, à un
ordinateur Windows ou à un concentrateur.
Lorsqu'un dispositif PoE comprenant un
concentrateur PoE est connecté, l'appareil
est alimenté par ce connecteur.
ATTENTION
• Par mesure de sécurité, ne raccordez pas
le connecteur pour le câblage de
périphériques pouvant avoir une tension
excessive à ce port. Suivez les
instructions pour ce port.
• Ne touchez pas le connecteur LAN
directement avec votre main. Si vous le
faites, la décharge électrostatique
pourrait endommager les composants
internes.
