Pour le branchement de vos batteries, procédez chronologiquement de la manière suivante :
• Raccordez la borne « - » de la batterie 1 à la borne « + » de la batterie 2
• Raccordez la borne « - » de la batterie 2 sur le fil noir de la box
• Raccordez la borne « + » de la batteire 1 sur le fil rouge de la box
Vers le
contacteur à clé
Vers le
capteur
moteur
12V
12V
Pour débranchez vos batteries, procédez en sens inverse en commençant par débrancher le fil rouge de la
box.

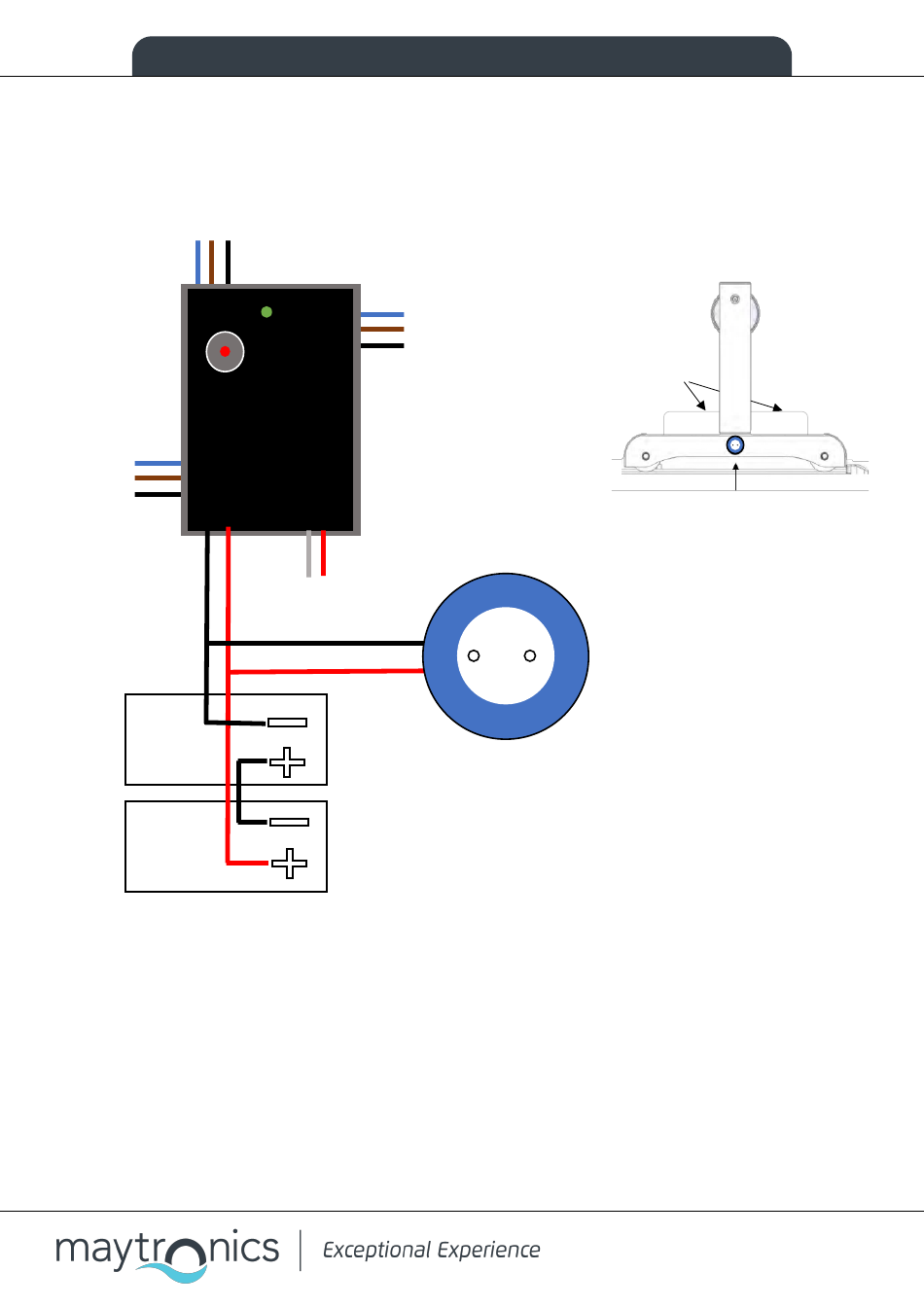

(option) RACCORDEMENT DES BATTERIES
Vers le système
de traitement
Connecteur de chargeur
externe 24V à refermer
après chaque utilisation
Vers la puissance
moteur
Batterie 2
Batterie 1
de l'eau
Batteries 12V
Prise de
chargeur
