BRANCHEMENTS DMX :
DMX-512
Le terme DMX (Digital Multiplex) désigne un protocole de transport universel permettant la communication
entre des appareils et des contrôleurs à ce format. Un contrôleur DMX envoie des données DMX aux
appareils DMX qui lui sont connectés. Les données DMX sont transportées sous forme d'un flux série,
renvoyé d'un appareil au suivant via des connecteurs XLR repérés "DMX IN" et "DMX OUT". (La plupart des
contrôleurs ne possèdent qu'une sortie DMX).

PROTOCOLE DMX :

Il s'agit d'un langage universel, permettant d'interconnecter des appareils DMX de type différents, de
marques différentes, et de tous les piloter depuis un contrôleur DMX central. Pour un transport optimal des
données, il est recommandé d'utiliser les câbles les plus courts possibles pour interconnecter les appareils.
L'ordre dans lequel les différents appareils sont connectés au sein d'un réseau DMX n'a aucune influence
sur l'adressage. Autrement dit, vous pouvez placer l'appareil possédant l'adresse DMX 1 où vous le désirez
dans la chaîne DMX : au début, à la fin, au milieu... Si un appareil s'est vu affecter l'adresse DMX 1, le
contrôleur "sait" qu'il doit lui envoyer toutes les données destinées à l'adresse 1, quelle que soit la position
dudit appareil dans la chaîne DMX.
CONNEXION EN SÉRIE DE PLUSIEURS PROJECTEURS

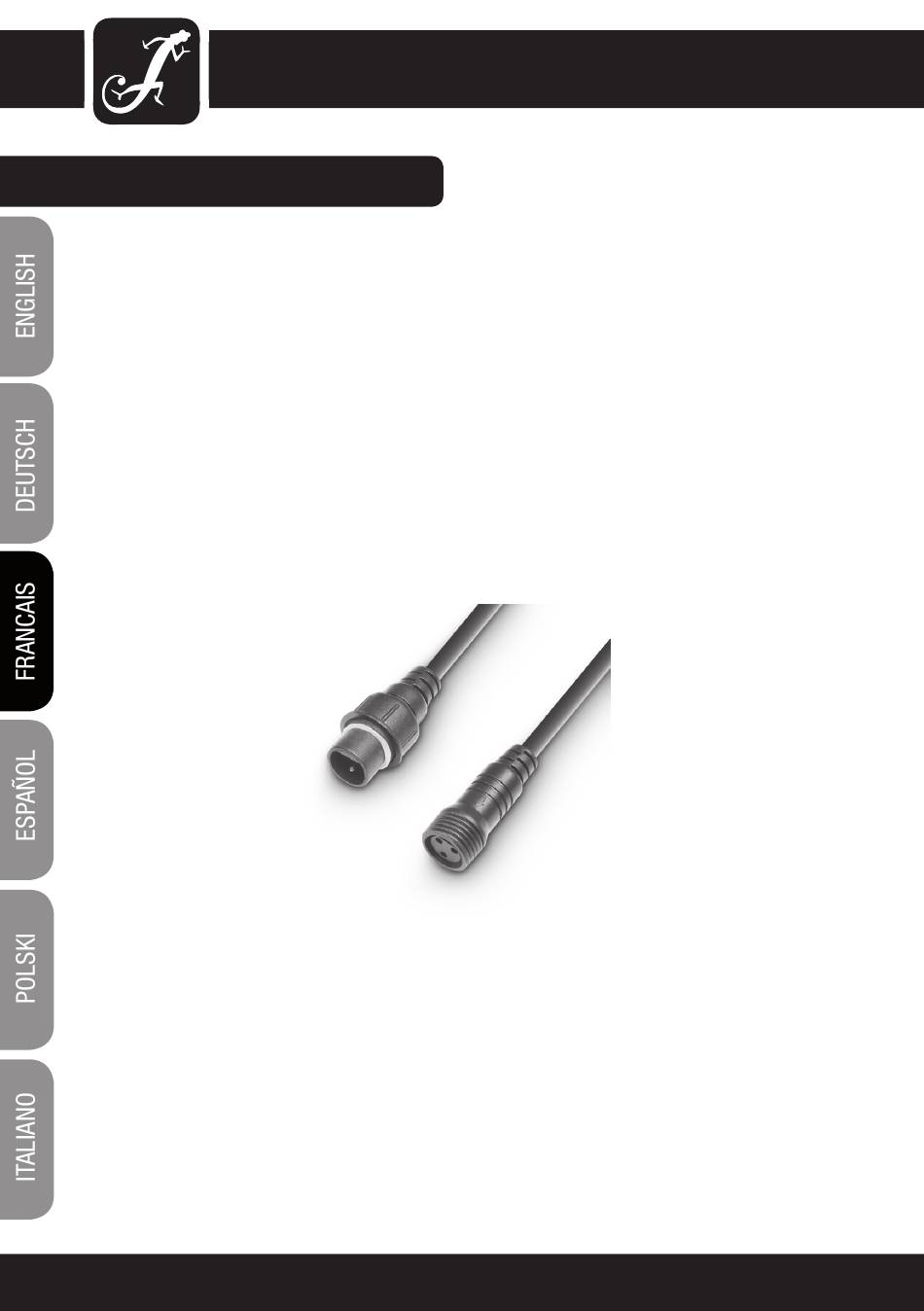

1; Reliez le connecteur IP65 3 points mâle du câble DMX à la sortie DMX (connecteur 3 points femelle) du
premier projecteur (ou autre appareil DMX).
2. Reliez le connecteur IP65 3 points femelle du câble DMX relié au premier projecteur à l'entrée DMX
(connecteur 3 points mâle) de l'appareil DMX suivant. Reliez la sortie DMX de cet appareil, selon le même
méthode, à l'entrée DMX de l'appareil DMX suivant, et ainsi de suite.
Vous trouverez un choix étendu de câbles ou rallonges DMX certifiés IP65, de câbles ou rallonges secteur
et câbles adaptateurs IP65 sur Internet, à l'adresse www.cameolight.com.
Veillez à ce que tous les appareils DMX soient reliés en série, et n'oubliez pas que les liaisons ne peuvent
être partagées sans utiliser de splitter actif.
L'utilisation d'une résistance de terminaison ("bouchon") réduit les interférences et autres problèmes lors du
transport du signal de pilotage. Pour cette raison, il est toujours opportun d'insérer un module de terminaison
DMX (résistance 120 Ohms, 1/4 W) entre les points DMX- et DMX+ du dernier appareil de la chaîne (module
de terminaison pour câble étanche à la poussière et aux projections d'eau réf. CLIPDMXTERM).
