1 - Raccordement du capteur de pression
- Capteur de pression 4-20mA
• 2 fils (4-20mA / +24V)
• 3 fils (0V / 4-20mA / +24V)
- Capteur de pression 0-10V
• 3 fils (0V / 0-10V / +24V)
2 - Raccordement du potentiomètre
- Réglage de la consigne par potentiomètre
- Réglage de la consigne par commande externe
All manuals and user guides at all-guides.com
9

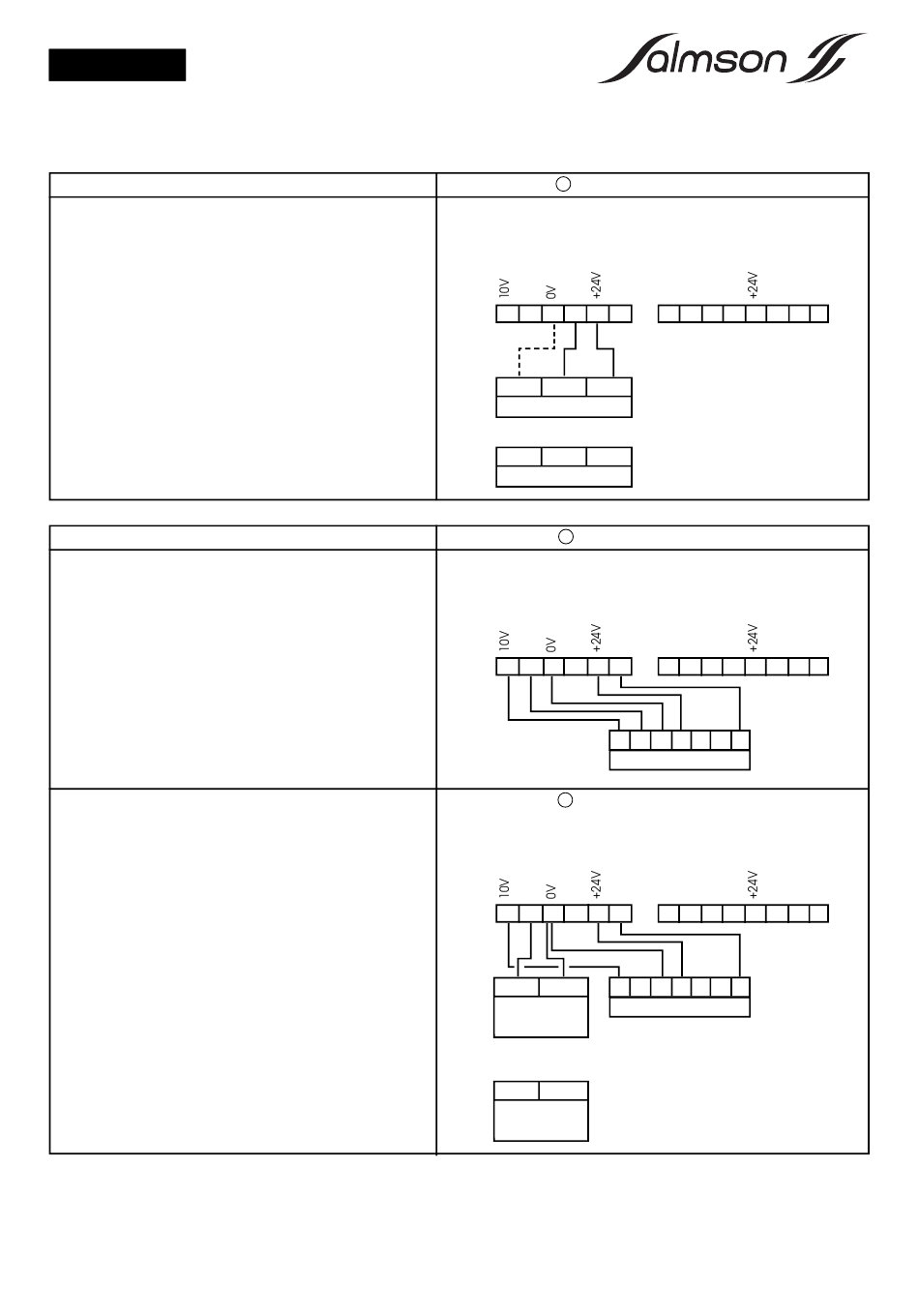

Schéma
1
VARIATEUR
1
2
3
4
5
6
7
0V
4-20mA
+24V
Capteur
Ou
0V
0-10V
+24V
Capteur
Schéma
2
VARIATEUR
1
2
3
4
5
6
7
1
2
3
Potentiomètre
Schéma
3
VARIATEUR
1
2
3
4
5
6
7
0-20mA
0V
1
2
3
Commande
Potentiomètre
externe
Ou
0V
0-10V
Commande
externe
8
9 10 11 12 13 14
8
9 10 11 12 13 14
4
5
6
7
8
9 10 11 12 13 14
4
5
6
7
