Tuyau d'échappement
Desserrer

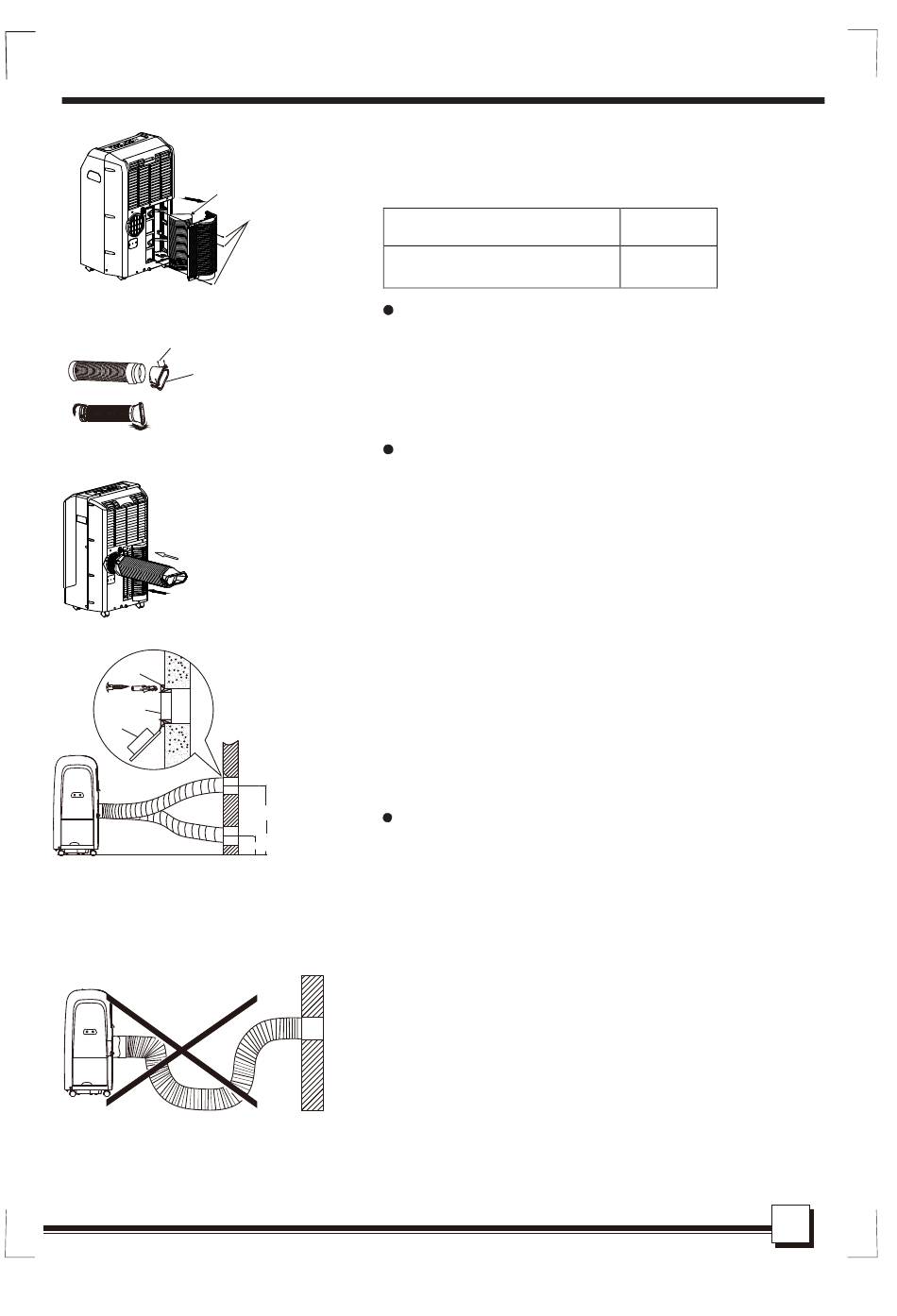

Fig.18
Utilisez les vis pour
installer la bouche
plat
Bouche plat
Fig.19
Appuye
r sur
Fig.20
position de prise
d'extension
Adaptateu
r Un
bouchon
adaptateu
r
max 120cm
min 30CM
Fig.21
I N ST RU CT I ON S D'I N ST ALLAT I ON
L'installation d'échappement du tuyau:
Le tuyau d'échappement et l'adaptateur doivent être
installés ou enlevés en conformité avec le mode
d'utilisation.
COOLmode
trois vis
FANou en mode
DEHUMIDIIFY
Pour la commodité du transport, le tuyau
d'échappement est placé dans la machine, en arrière
de la grille inférieure d'entrée d'air. Pour la première
fois d'utiliser la machine, s'il vous plaît desserrer
trois vis sur la grille comme indiqué sur la figure 18, et
prendre vers le bas de la grille, puis prendre le tuyau
d'échappement sur.
S'il vous plaît n'oubliez réinstaller la grille d'entrée d'air
après la prise du tuyau d'échappement sur. Et s'assurer
que les vis ont été solidement fixé à advoid la grille
tomber pendant
l'opération.
Une. Installez la fenêtre d'échappement adaptateur B
(bouche à plat) sur le tuyau d'échappement, comme
indiqué sur la figure 19. Reportez-vous aux pages
précédentes pour l'installation du kit de fenêtre.
2. Installez le tuyau d'échappement souple comme le montre la
figure 20.
Le tuyau d'échappement peut être installé dans la paroi
(Ne s'applique pas aux unités sans adaptateur A,
chevilles et vis à bois de Accessoires).
Une. Préparer un trou dans le mur. Installez le mur
échappement adaptateur A sur le mur (extérieur) en
utilisant 4 chevilles et vis à bois, assurez-vous de fixer
soigneusement. (Voir Fig.21)
2. Fixer le tuyau d'échappement au mur adaptateur échappement
A.
Remarque:
Couvrez le trou avec le bouchon de l'adaptateur lorsqu'il n'est
pas utilisé.
Le tuyau d'échappement peut être comprimée ou
étendue modérément en fonction de la condition de
l'installation, mais il est souhaitable de maintenir la
longueur de tuyau flexible àun minimum.
IMPORTANT:
Ne pas trop plier le tuyau d'échappement (voir Fig.22)
Fig.22
Installer
Supprimer
