N4H6: Instructions d'installation
ACCÈS POUR
L'ENTRETIEN
DÉGAGEMENT
Laisser 6 po d'espace d'un côté, 12 po d'espace des deux côtés
et 30 po d'espace du côté de l'entretien. Laisser 24 po d'espace
entre les unités. La décharge d'air ne doit pas être obstruée et
l'air ne doit pas recirculer.
Figure 1 – Installation de la tuyauterie
Lorsqu'il est raccordé au moyen d'un tuyau de 15 pi (4,57 m) fourni sur
place ou en option par le fabricant fourni par le fabricant, l'appareil
extérieur contient la charge adéquate de frigorigène dans le circuit pour
le fonctionnement avec les modules intérieurs AHRI approuvés par le
fabricant. Vérifiez la charge de frigorigène. Reportez-vous à
l'information afférente sur le couvercle du boîtier de commande ou à la
section Vérification de la charge dans cette notice.
IMPORTANT : Le diamètre maximal de la conduite de liquide est de
3/8 po pour toutes
les applications résidentielles, y compris les conduites en ligne.
IMPORTANT : Posez toujours le déshydrateur-filtre fourni par l'usine
pour la conduite de liquide. Commandez le filtre de rechange au
distributeur ou à la succursale.
Installation
MISE EN GARDE
!
RISQUE DE COUPURE
Le non-respect de cette mise en garde pourrait entraîner des blessures.
Les plaques de métal peuvent présenter des angles coupants ou des
ébarbures. Soyez prudent et portez des vêtements appropriés et des
gants lors de la manipulation des pièces.
Vérification de l'équipement et du lieu
d'installation
IMPORTANT : À compter du 1er janvier 2015, tous les systèmes
biblocs et climatiseurs monoblocs doivent être installés en vertu des
normes d'efficacité régionales émises par le Department of Energy
(Département de l'énergie).
Déballez l'appareil
Déplacez l'appareil vers son emplacement définitif. Enlevez le carton, en
prenant soin de ne pas endommager l'appareil.
Le fabricant se réserve le droit de changer les fiches techniques ou la conception sans avis préalable et sans obligation de sa part.
Inspection de l'équipement
Remplissez un formulaire de plainte auprès du transporteur avant
l'installation si l'envoi est endommagé ou incomplet. Consultez la
plaque signalétique de l'appareil, sur le panneau de coin. Elle contient
des informations nécessaires à une bonne installation de l'appareil.
Vérifiez la plaque signalétique de l'appareil pour vous assurer qu'il
s'adapte bien aux spécifications des charges du chantier.

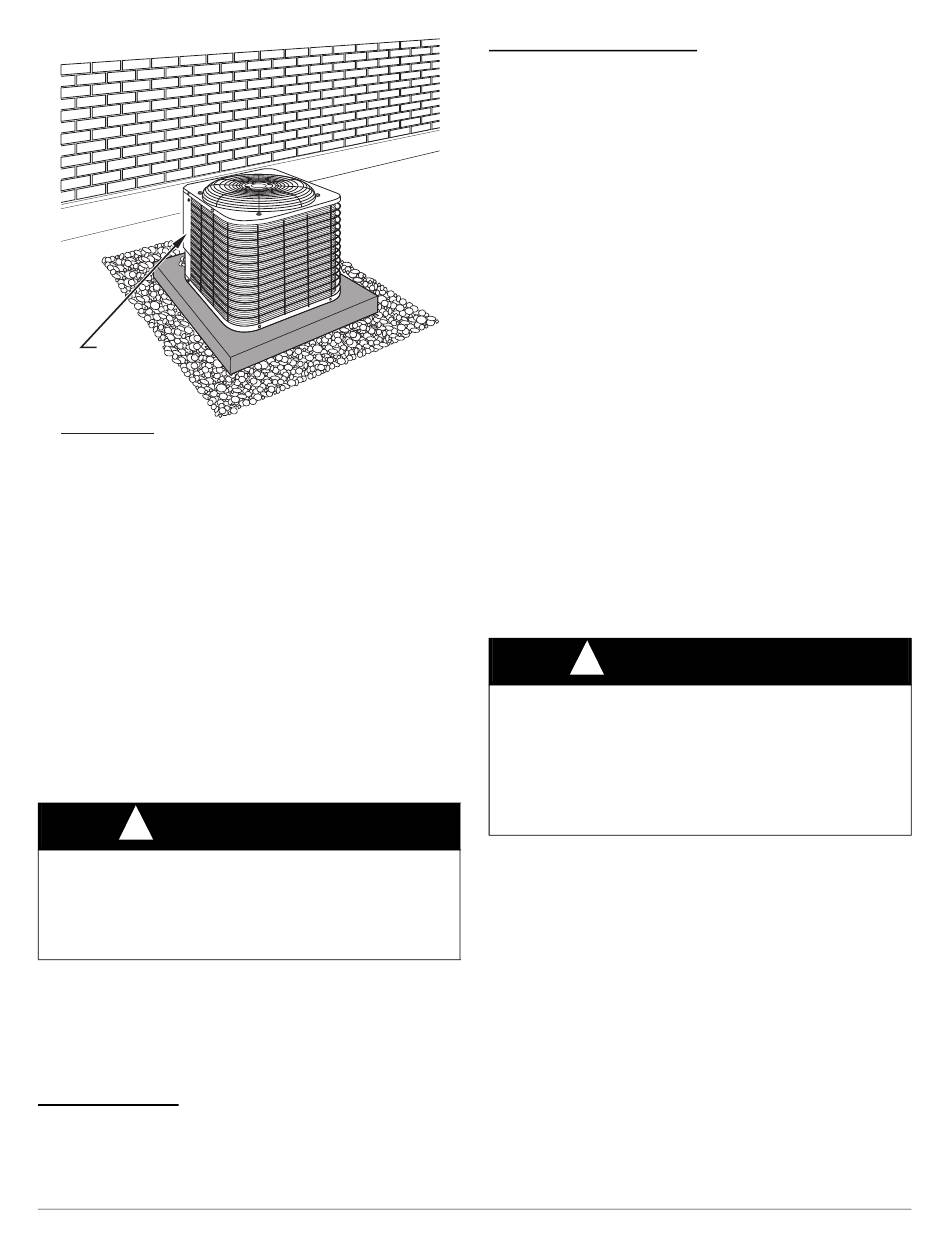

Montage de l'appareil sur une dalle solide et à
niveau
Si l'appareil doit être fixé à la dalle (codes locaux, conditions
ambiantes), boulonnez celui-ci au travers des découpes prévues à cet
effet sur son plateau. Consultez le schéma de montage de l'appareil
(Fig.
2) pour déterminer la taille du plateau et l'emplacement des
découpes.
Pour obtenir au besoin des détails supplémentaires au sujet des
arrimages résistants aux ouragans et de la certification PE (Professional
Engineer), communiquez avec votre distributeur.
L'installation sur un toit demande la mise en place d'une plateforme ou
d'un châssis à niveau. Posez l'appareil au-dessus d'un mur porteur et
isolez l'appareil et les conduites de la structure. Disposez les organes de
support pour obtenir une bonne répartition du poids de l'appareil et
minimisez la transmission des vibrations à l'édifice. Consultez les codes
locaux qui régissent les installations sur les toitures.
Les appareils à montage sur toit qui sont exposés à des vents de plus de
8,05 km/h (5 mi/h) peuvent nécessiter l'utilisation de dispositifs de
A94026
protection
contre
supplémentaires au sujet de la construction des dispositifs de protection
contre le vent, consultez le Manuel d'entretien des systèmes de
climatiseurs et de thermopompes résidentiels biblocs.
REMARQUE
: L'appareil
(+3/8 po/pi,+9,5 mm/m)
compresseur.
!
RISQUE DE COMPROMETTRE LE
FONCTIONNEMENT DE L'APPAREIL
Le non-respect de cette mise en garde pourrait entraîner des dégâts
matériels ou un mauvais fonctionnement de l'équipement.
Positionnez l'appareil de telle façon qu'il reste stable en toutes
circonstances, notamment dans les conditions météorologiques
défavorables.
2
le vent.
Pour
obtenir
des
doit
être de niveau entre
selon
les
exigences
MISE EN GARDE
renseignements
±2°
du
fabricant
