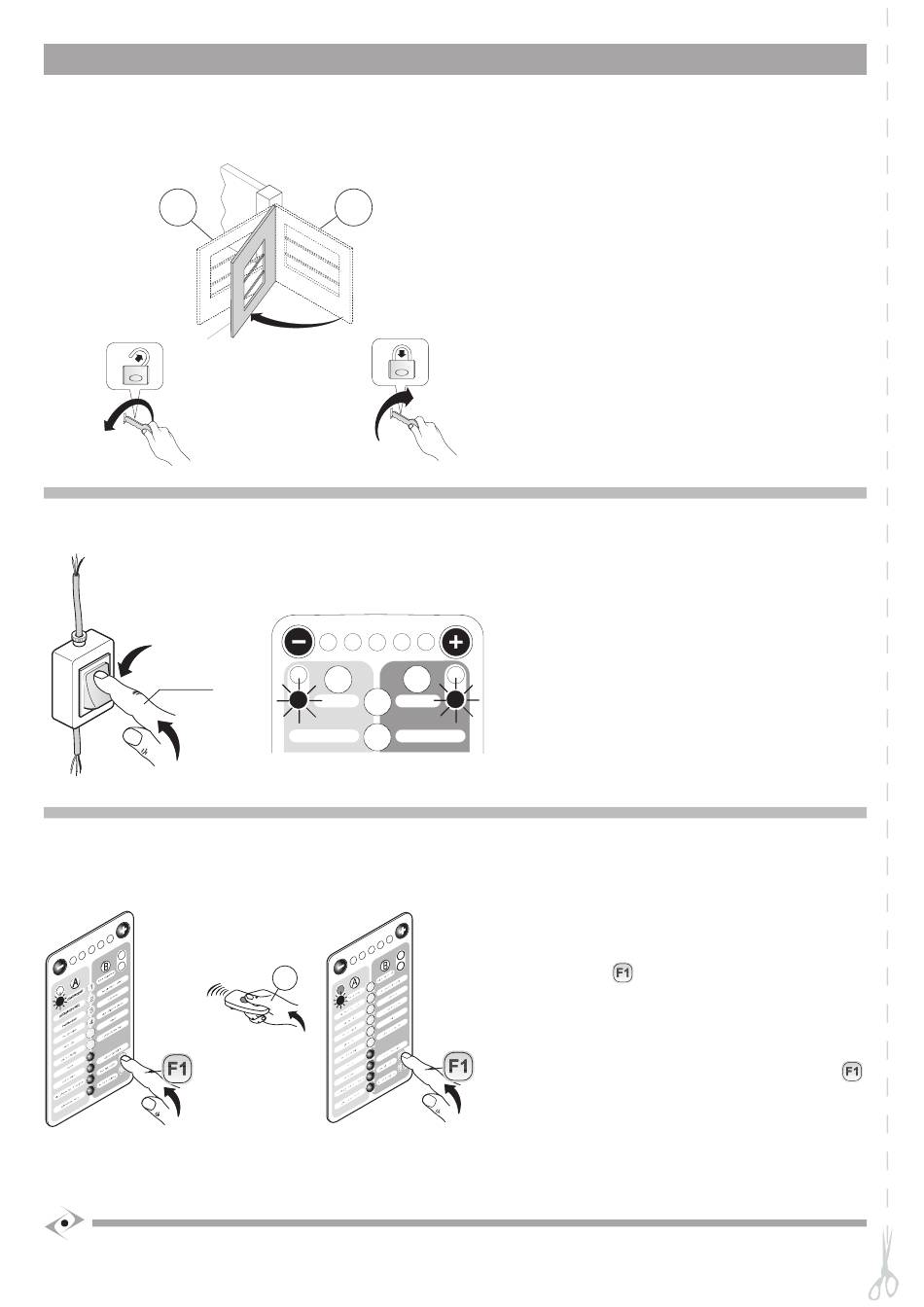

INSTALLATION AUTOMATISMES AVEC BUTEES D'ARRÊT
PHASE 1
A
DEBLOCAGE
PHASE 2
ON
N
O
230V 230V
PHASE 3
APPRENTISSAGE DE L'EMETTEUR SUR LE COMMANDE PAS-A-PAS (A)
� � � � � �
� � � � � �
� � � � � � � � �
� � � � � � � � � � � � � � �
�
�
�
B
45°
BLOCAGE
A B
1
2
�
� � � � �
� � � � � �
� � � � � �
� � � � � �
� � � � � �
� � � � � �
� � � � � � � � �
� � � � � � � � � � � � � � �
�
�
�
a) Régler les fi ns de course d'ouverture (A) et de fermeture (B)
ou vérifi er la bonne qualité des butées mécaniques de
l'application.
b) Positionner les battants à 45°.
Alimenter électriquement le système et vérifi er que les 2
voyants rouges clignotent.
a) Appuyer Appuyer Appuyer
b) Maintenir appuyé le bouton de l'émetteur jusqu'à ce que
le voyant vert s'allume un court instant, confi rmant ainsi
l'apprentissage de l'émetteur.
X 2
c) Attendre environ 15 sec. ou sortir en appuyant 2 foi
2
, le voyant rouge se met à clignoter.
.
