1.3 Connecteurs électriques de l'arium
1 2 3

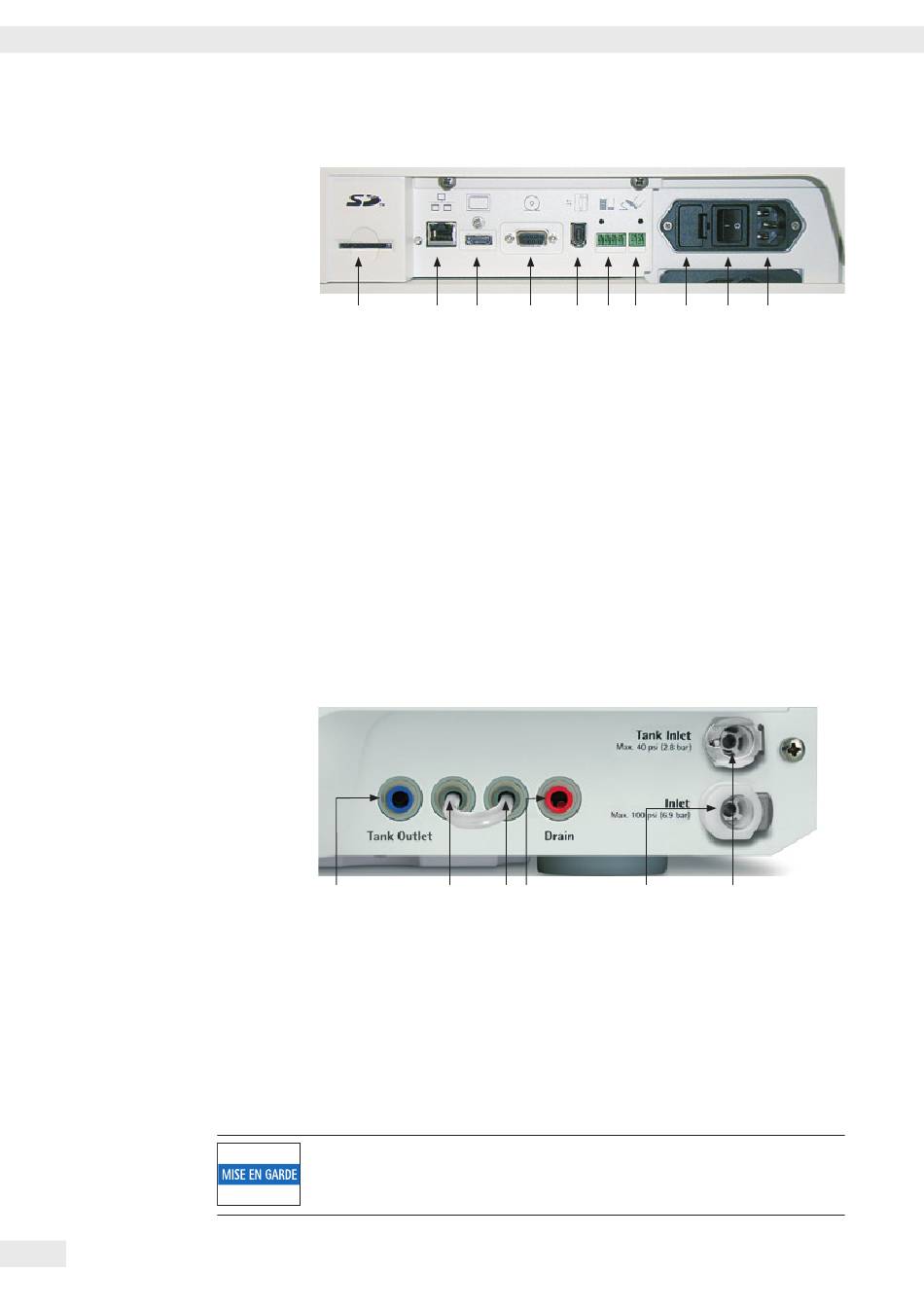

Connecteurs électriques, vue latérale droite
1 . Lecteur de carte SD
2 . Port Ethernet (seulement pour le SAV Sartorius)
3 . Connecteur de l'écran pour le raccordement de l'unité de soutirage (pour
appareil installé sous une paillasse)
4 . Interface série RS232 avec connecteur femelle Sub-D à 9 broches pour le
raccordement d'une imprimante (Sartorius YDP30)
5 . Interface arium Exchange (uniquement pour le SAV Sartorius)
®
6 . Connecteur pour arium
®
7 . Connecteur pour pédale de commande optionnelle
8 . Porte-fusibles
9 . Interrupteur d'alimentation
10 . Raccordement au secteur
1.4

Raccords pour tuyaux de l'arium

2
1
Raccords pour tuyaux, vue latérale droite
1 . Sortie de réservoir pour alimenter le bagtank en eau prétraitée
2 . Raccord pour pistolet distributeur (sortie)
3 . Raccord pour pistolet distributeur (entrée)
4 . Raccord pour tuyau d'eau de rinçage
5 . Entrée pour le raccordement de l'alimentation en eau
6 . Entrée de réservoir pour le retour de l'eau prétraitée à partir du réservoir
Le tuyau d'eau de rinçage doit toujours être raccordé au raccord Drain et être amené
vers l'évacuation . De l'eau peut ainsi s'en écouler quand le système arium
fonctionne .
