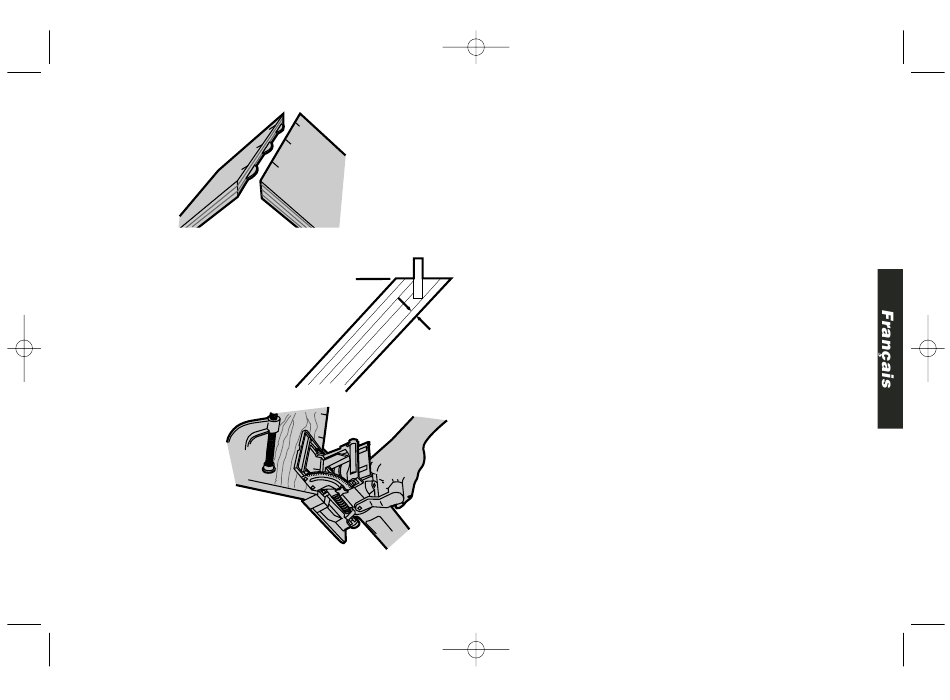

FIG 24
FIG 25
PLACER LE BISCUIT VERS
L'INTÉRIEUR DE FAÇON À
AUGMENTER LA
DIMENSION «A».
FIG 26
BISEAU INVERSÉ DE 45° : SURFACE DE
CONTACT EXTÉRIEURE SUR LES JOINTS
EN BISEAU.
(NOTE : L'OUTIL REPOSE SUR LA
SURFACE EXTÉRIEURE.)
8:20 AM Page 27
INTÉRIEUR
A
C. Marquer l'emplacement des biscuits.
D. Préparer l'outil en choisissant la profondeur correspondant à la
dimension des biscuits. Verrouiller le guide à 90° et en régler la
hauteur de façon à centrer le biscuit dans l'épaisseur de la pièce.
E. Fixer la pièce et placer la jointeuse pour faire la première coupe
(figure 20).
F. Mettre l'outil en marche et faire une coupe plongeante.
G. Répéter à chacune des marques sur la pièce.
H. Enduire de colle, assembler et fixer le cadre.
3. ASSEMBLAGE À EMBOÎTEMENT (Figure 21)
La jointeuse à biscuits fait d'excellents assemblages à emboîtement.
Faire comme suit.
A. Placer les pièces exactement de la façon dont elles seront
assemblées.
B. Choisir la dimension appropriée de biscuit et l'emplacement du
joint.
C. Préparer l'outil en choisissant la profondeur appropriée, en réglant
le guide de façon à centrer le biscuit dans l'épaisseur de la pièce
et en régler l'angle à 90°.
D. Pour ce type de joints, il faut découper l'about d'une pièce et la
face de l'autre. La coupe de l'about se fait de la façon décrite pour
l'assemblage en about. La coupe de la face se fait en fixant la
pièce et en plaçant l'outil de la façon illustrée à la figure 22. Mettre
l'outil en marche et faire une coupe plongeante. Répéter à
chacune des marques sur la pièce.
E. Enduire de colle, assembler et fixer le joint.
4. JOINTS DÉCENTRÉS (Figure 23)
Il est parfois nécessaire de décentrer les joints entre deux pièces.
La jointeuse le fait facilement comme suit.
A. Placer les pièces exactement de la façon dont elles seront
assemblées et marquer l'emplacement des biscuits.
