KCW+../T
DN 80÷100
KCW080H+../T - KCW100L+../T

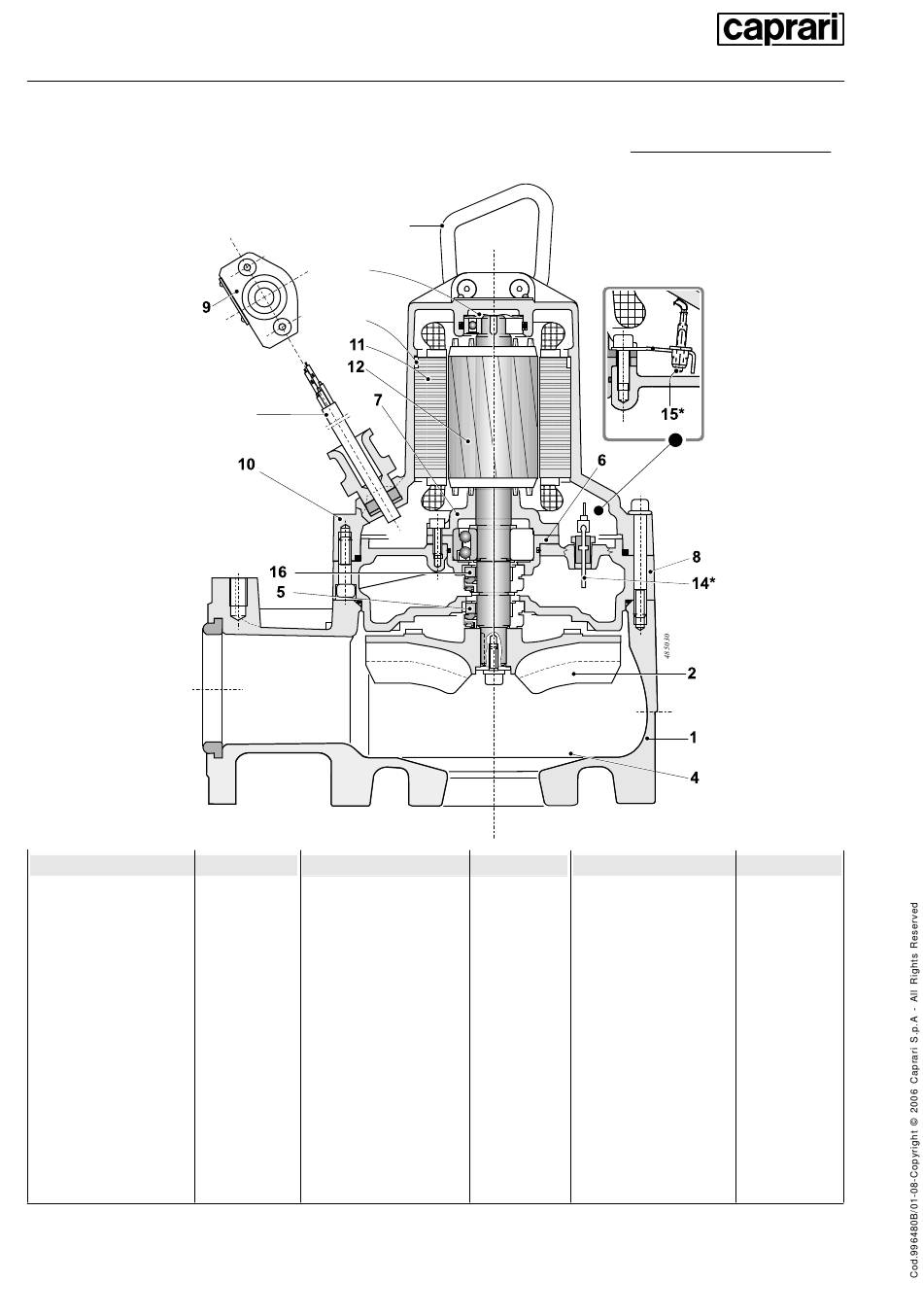

Costruzione e materiali - Construction and materials - Construction et matériaux
Nomenclatura
1. Corpo pompa
2. Girante
4.
Supporto aspirazione
5. Tenuta meccanica
lato pompa
6. Supporto cuscinetto
7. Flangia cuscinetto
8. Scatola olio
9. Pressacavo
10. Carcassa motore
11. Statore
12. Albero completo di
rotore
14.* Sonda conduttività (N)
15.* Sonda di conduttività (X)
16. Tenuta meccanica
lato motore
17. Distanziale
18. Anello elastico di
compensazione
19. Maniglia
20. Cavo tondo
alimentazione
-
Viti e dadi
8 8 8 8 8 Per versioni X, sonda di conduttività nella carcassa motore.
8 For X version, conductivity probe in the motor casing.
8 Pour versions X, sonde conductivité dans l'enveloppe du moteur.
4
18
17
20
Materiali
Parts
1.
Pump casing
Ghisa grigia
2.
Impeller
Ghisa sferoidale
4.
Suction casing
Ghisa grigia
5.
Mechanical seal on
Carburo di silicio/
pump side
Ossido di allumina
6.
Bearing support
Ghisa sferoidale
7.
Bearing flange
Ghisa grigia
8.
Oil chamber
Ghisa grigia
9.
Cable gland
Ghisa grigia
10.
Motor casing
Ghisa grigia
11.
Stator
-
12.
Shaft with
Acciaio inox /
rotor
Acciaio
-
14.* Conductivity probe (N)
-
15.* Conductivity probe (X)
16.
Mechanical seal on
Grafite / Steatite
motor side
17.
Spacer sleever
Acciaio inox
18.
Circlip
Acciaio
19.
Handle
20.
Round power
Acciaio inox
cable
-
Screws and nuts
Acciaio inox
ELETTROPOMPE SOMMERGIBILI PER LIQUIDI CARICHI
ELECTRIC SUBMERSIBLE SEWAGE PUMPS
ELECTROPOMPES SUBMERSIBLES POUR LIQUIDES CHARGES
19
KCW+ ../T
Materials
Grey cast iron
Nodular cast iron
Grey cast iron
Silicon carbide /
Alumina
Nodular cast iron
Grey cast iron
Grey cast iron
Grey cast iron
Grey cast iron
-
Stainless steel/
Steel
-
-
Graphite /Steatite
Stainless steel
Steel
Stainless steel
-
Stainless steel
Nomenclature
Matériaux
1.
Corps de pompe
Fonte grise
2.
Roue
Fonte sphéroidale
4.
Support d'aspiration
Fonte grise
5.
Garniture mécanique
Carbure de silicium /
côté pompe
Alumine
6.
Support de roulement
Fonte sphéroidale
7.
Couvercle du roulement
Fonte grise
8.
Chamber a huile
Fonte grise
9.
Presse étoupe de câble
Fonte grise
10.
Carcasse du moteur
Fonte grise
11.
Stator
-
12.
Arbre avec
Acier inox/
Rotor
Acier
14.* Sonde conductivité (N)
-
15.* Conductivity probe (X)
-
16.
Garniture mécanique
Graphite / Céramique
côté moteur
17.
Etretoise
Acier inox
18.
Anneau Elastique
Acier
19.
Manille
Acier inox
20.
Câble rond
-
d'alimentation
-
Vis et écrous
Acier inox
