14. Mise en service
INTERDIT –
Ne poser aucun objet que ce soit sur l'onduleur durant le fonctionnement!
H
Ne pas toucher au dissipateur pendant le fonctionnement de l'onduleur! Certaines parties pourraient être très chaudes et brûler.
La procédure de mise en service de l'onduleur est la suivante:
-Régler le sectionneur AC+DC (14) sur la position ON.
S'il y a deux interrupteurs sectionneurs externes séparés (un pour DC et un pour AC), armer tout d'abord le interrupteur sectionneur AC, puis le interrupteur
sectionneur DC. Pour désarmer les interrupteurs sectionneurs, il n'y a pas d'ordre de priorité.
-Lorsque l'onduleur est sous tension, le premier contrôle réalisé est celui concernant la tension d'entrée:
1. Si la tension d'entrée CC est inférieure à la tension Vstart (tension requise pour démarrer la connexion au réseau de l'onduleur) l'icône b14 reste éteinte
et le message «Attente du soleil» s'affiche sur b10.
2. Si la tension d'entrée CC est supérieure à la tension Vstart, l'icône b14 s'allume et l'onduleur passé à l'étape suivante des contrôles.
Dans les deux cas, les niveaux de tension et le courant d'entrée s'affichent dans les champs b15 et b16.
-L'onduleur effectue un contrôle des paramètres du réseau. L'icône b22, qui représente la distribution du réseau, peut avoir plusieurs états :
3. icône absente, si la tension du secteur est absente.
4. icône clignotante, si la tension du secteur est présente mais hors des paramètres fixés par le standard de réseau du pays de l'installation.
5. icône présente, si la tension du secteur est présente et à l'intérieur des paramètres fixés par le standard de réseau du pays de l'installation. Dans ces
conditions, l'onduleur démarre la séquence de connexion au réseau.
Si la tension d'entrée et celle du réseau sont comprises dans les plages de fonctionnement de l'onduleur, la phase de connexion au réseau
débutera. Une fois la connexion établie, les icônes s'allumeront de manière fixe sur toute la ligne b21.
Lorsque la séquence de connexion est achevée, l'onduleur entre en service en signalant que le fonctionnement est correct en émettant un
son et en allumant de façon fixe la LED verte sur le panneau LED (25).
En cas de signalement d'erreurs/alertes éventuels par l'onduleur, les messages et les codes correspondants sont affichés à l'écran (23). En
outre, cette condition oblige la commutation du relais multifonctions (configuré en mode alarme dans le menu CALIBRATION>Alarme) qui
actionne le dispositif externe de signalement éventuellement raccordé.
15. Description des menus à l'écran
L'écran (23) est doté d'une section b10 (écran graphique) pour naviguer à l'intérieur du menu à l'aide des touches du panneau LED (25). La section b10
se compose de 2 lignes de 16 caractères par ligne :
L'affichage des INFORMATIONS
GENERALES est cyclique. Ces
informations se rapportent aux
paramètres d'entrée et de sortie,
ainsi qu'à ceux d'identification de
l'onduleur.
En appuyant sur le bouton
ENTER, il est possible de
bloquer le déroulement sur un
écran que l'on souhaite afficher
constamment.
En appuyant sur le bouton ESC,
on accède aux trois menus
principaux, qui permettent ce qui
suit :
-STATISTIQUES>Afficher
données statistiques ;
-CALIBRATION>Modifier
réglages de l'onduleur
-INFORMATION>Afficher
messages
de
service
pour
l'opérateur;
LIRE LE MANUEL –
Pour le détail de l'utilisation et des fonctionnalités présentes dans le menu, veuillez vous reporter au manuel.
E
16. Caractéristiques et données techniques
Entrée
Puissance d'entrée DC nominale (
Puissance Maximale d'entrée (
Pdcmax
Tension Nominale d'entrée (
)
Vdcr
Tension d'entrée DC de démarrage (
Plage de tensions d'entrée DC de fonctionnement (
Gamme de tension d'entrée par MPP
Potenza Massima DC di Ingresso per ogni MPPT (
Intervalle de tension d'entrée pour les opérations à puissance nominale (MPPT
parallèle)
Limitation de puissance DC pour chaque MPPT avec configuration MPPT indépendants
à Pacr, example de maximale déséquilibre
Tension d'entrée DC maximale absolue (
Limitation de puissance vs. Tension d'entrée (configuration MPPT en parallèle
ou indépendants)
Nombre de MPPT indépendants
Courant maximal pour chaque MPPT
Courant de réalimentation maximum (du côté CA au côté CC)

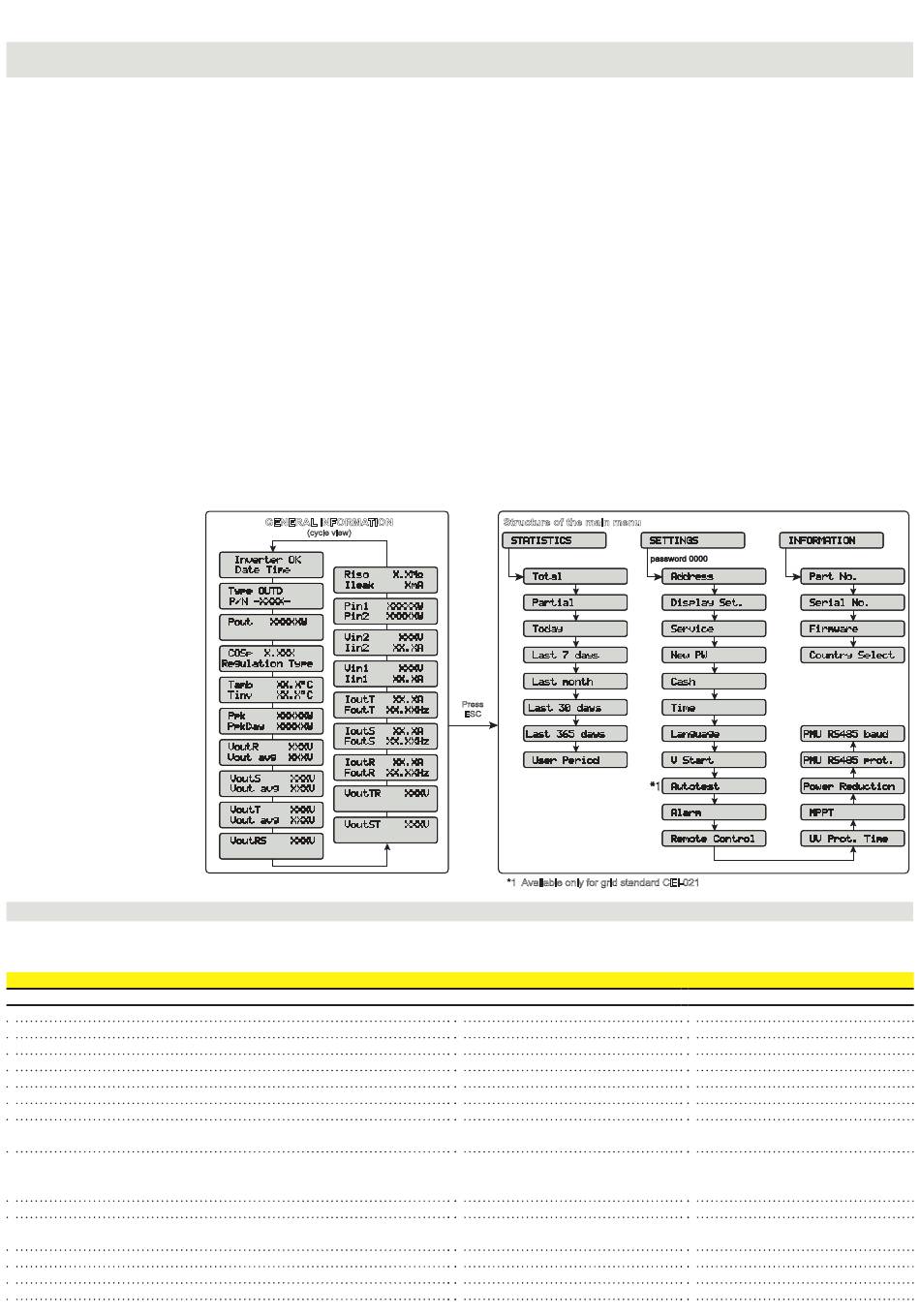

GENERAL INFORMATION
(cycle view)
Inverter OK
Date Time
Riso
Ileak
Type OUTD
P/N -XXXX-
Pin1
Pin2
Pout
XXXXXW
Vin2
Iin2
COSp
X.XXX
Regulation Type
Vin1
Iin1
Tamb
XX.X°C
Tinv
XX.X°C
IoutT
FoutT
Ppk
XXXXXW
PpkDay
XXXXXW
IoutS
FoutS
VoutR
XXXV
Vout avg
XXXV
IoutR
FoutR
VoutS
XXXV
les
Vout avg
XXXV
VoutTR
VoutT
XXXV
Vout avg
XXXV
les
VoutST
VoutRS
XXXV
les
)
Pdcr
)
)
Vstart
)
Vdcmin...Vdcmax
)
PMPPTmax
)
Vmax,abs
Structure of the main menu
STATISTICS
X.XM©
Total
XmA
Partial
XXXXXW
XXXXXW
Today
XXXV
XX.XA
Last 7 days
XXXV
XX.XA
Last month
XX.XA
Press
Last 30 days
XX.XXHz
ESC
XX.XA
Last 365 days
XX.XXHz
User Period
XX.XA
XX.XXHz
XXXV
XXXV
*1 Available only for grid standard CEI-021
TRIO-20.0-TL-OUTD
20750 Wp
22700 Wp
12000 W
440...800 V
12000 W [480V≤VMPPT≤800V]
l'autre MPPT: Pdcr -12000W
[350V≤VMPPT≤800V]
Réduction de puissance de MAX à 0 [800V≤VMPPT≤950V]
25.0 A
SETTINGS
INFORMATION
password 0000
Address
Display Set.
Service
New PW
Cash
Time
Language
V Start
*1
Autotest
Alarm
Remote Control
TRIO-27.6-TL-OUTD
28600 Wp
31000 Wp
620 V
360 V (adj. 250...500 V)
0.7 x Vstart...950 V
200...950V
16000 W
500...800 V
16000 W [500V≤VMPPT≤800V]l'autre MPPT:
Pdcr -16000W [400V≤VMPPT≤800V]
1000 V
2
32.0 A
Négligeable
Part No.
Serial No.
Firmware
Country Select
PMU RS485 baud
PMU RS485 prot.
Power Reduction
MPPT
UV Prot. Time
7
