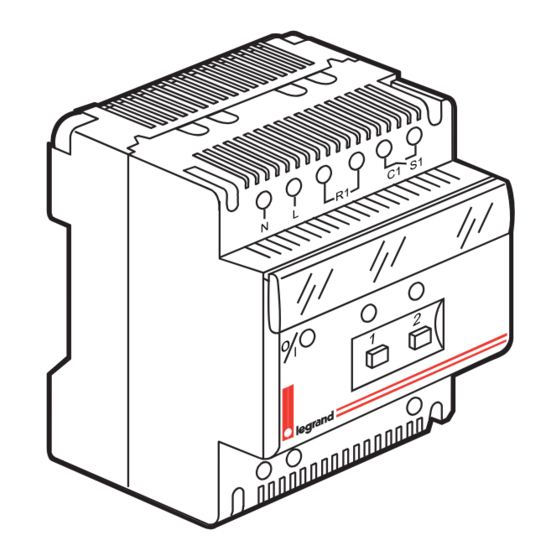

LEGRAND LEXIC 036 19 Mode D'emploi

Axiophone 2 canaux
036 19
Fonctionnement
L'Axiophone 2 canaux permet de com-
mander via le réseau téléphonique des
appareils électriques à partir d'un cla-
vier de téléphone (à fréquence vocale).
Des touches situées en face avant
permettent une commande locale de
chacun des canaux. Le fonctionne-
ment de l'Axiophone sur une ligne
équipée d'un répondeur ou d'un téléco-
pieur est possible. Voir paragraphe
"fonctionnement avec
un répondeur"(p. 5).
Caractéristiques techniques
Alimentation : 230 V± - 50 Hz
Consommation propre : 2VA
Capacité des bornes : 2 x 1,5 à 1 x 2,5 mm
Contacts : S1 : non alimenté, 230 V± - 5 A
S2 : 230 V± - 5 A en mode inter, 0,1 A en mode fil pilote
Entrée R1 : 230 V, 2 mA
Longueur maximum des fils connectés sur R1 : 50 m

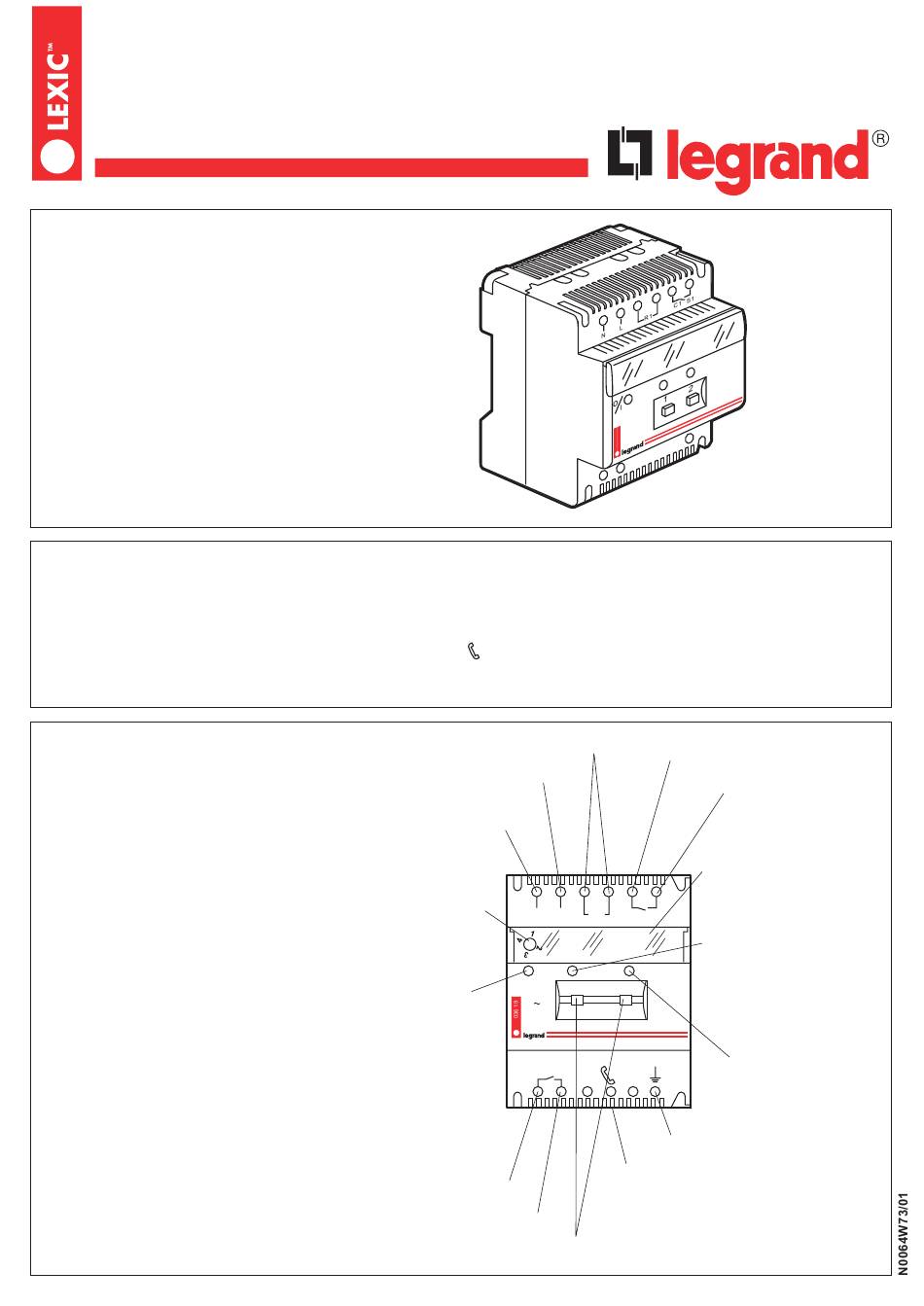

Présentation
Longueur maximum du fil pilote : 50 m
Température de stockage : - 10 à + 50°C
Température d'utilisation : - 5 à + 40°C
2
Sauvegarde mémoire : 10 ans
Niveaux de tension TRT
Bornes à niveau de tensions excessives :
N, L, R1,C1,S1,S2
Entrées de contrôle du canal 1
Phase de l'alimentation
Neutre de
l'alimentation
Commutateur
de mode
I/O
Témoin de
présence
secteur
Commun du
canal 2
Sortie du canal 2
Commun du canal 1
N L R1 C1 S1
1 2
230 V
C2 S2
Raccordement de la terre
Connexion au réseau télécom.
Raccordement du cordon
03646 (RJ11)
Commandes manuelles des canaux
1 et 2 (par boutons poussoirs)
Sortie de canal 1
Porte étiquette
Signalisation de
l'état de l'entrée
de contrôle1;
(allumé vert
lors d'une
présence d'une
tension de 230V
sur les bornes R1)
Signalisation
de l'état de la
sortie S2
