MANUEL D'UTILISATION CONVAID

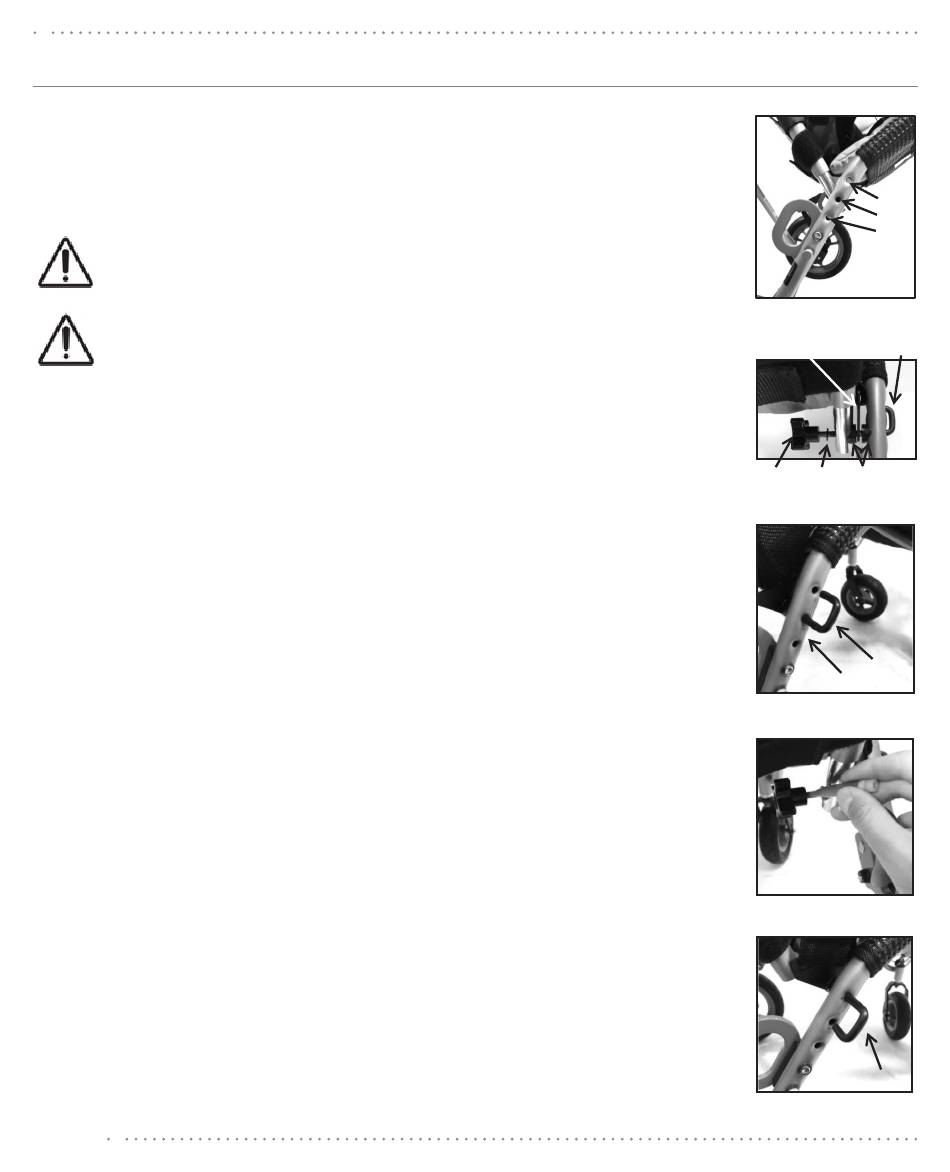

Réglage de l'inclinaison du dossier
L'inclinaison du dossier de la Cruiser peut être réglée de 85 jusqu'à 95
degrés (par intervalles de 5°) par rapport à l'inclinaison de la base de
l'assise. Vous pouvez réaliser ces réglages sans outils manuels, en suivant
les instructions ci-dessous. Fig. 59
ATTENTION : Contrôlez le bouton régulièrement pour garantir
la tension, car il peut se desserrer pendant l'utilisation.
ATTENTION : Retirez l'occupant hors de la poussette avant de régler
l'inclinaison du dossier.
Tournez le bouton du tube intérieur de dossier dans le sens antihoraire pour
l'enlever du boulon en J. Fig. 60
Observez bien l'emplacement de tout le matériel (rondelles de couverture,
supports de ceinture et sangles de fermeture) pour le remontage. Fig. 60
1. Retirez le boulon en J du tube d'assise, puis attrapez tout le matériel
qui pourrait tomber lors de ce processus.
2. Installez le boulon en J à la position d'inclinaison du dossier souhaitée
avec le matériel adéquat. Fig. 61 et 63
3. Réinstallez tout le matériel (rondelles de couverture, supports de
ceinture et sangles de fermeture) à la bonne place. Fig. 60
4. Insérez la tête des boulons en J dans les trous inutilisés pour serrer
le boulon. Fig. 61 et 63
5. Réinstallez le bouton, appliquez de la Loctite bleue sur les filetages
du boulon en J et serrez le bouton manuellement. Fig. 62
6. Répétez les opérations ci-dessus pour l'autre tube du dossier.
Il faut régler les deux tubes du dossier à la même inclinaison.
22
95°
90°
85°
Fig. 59
Boulons
Boucle de
en J
la ceinture
Bouton Rondelle Rondelle de
couverture
Fig. 60
90°
85°
Fig. 61
Fig. 62
95°
Fig. 63
