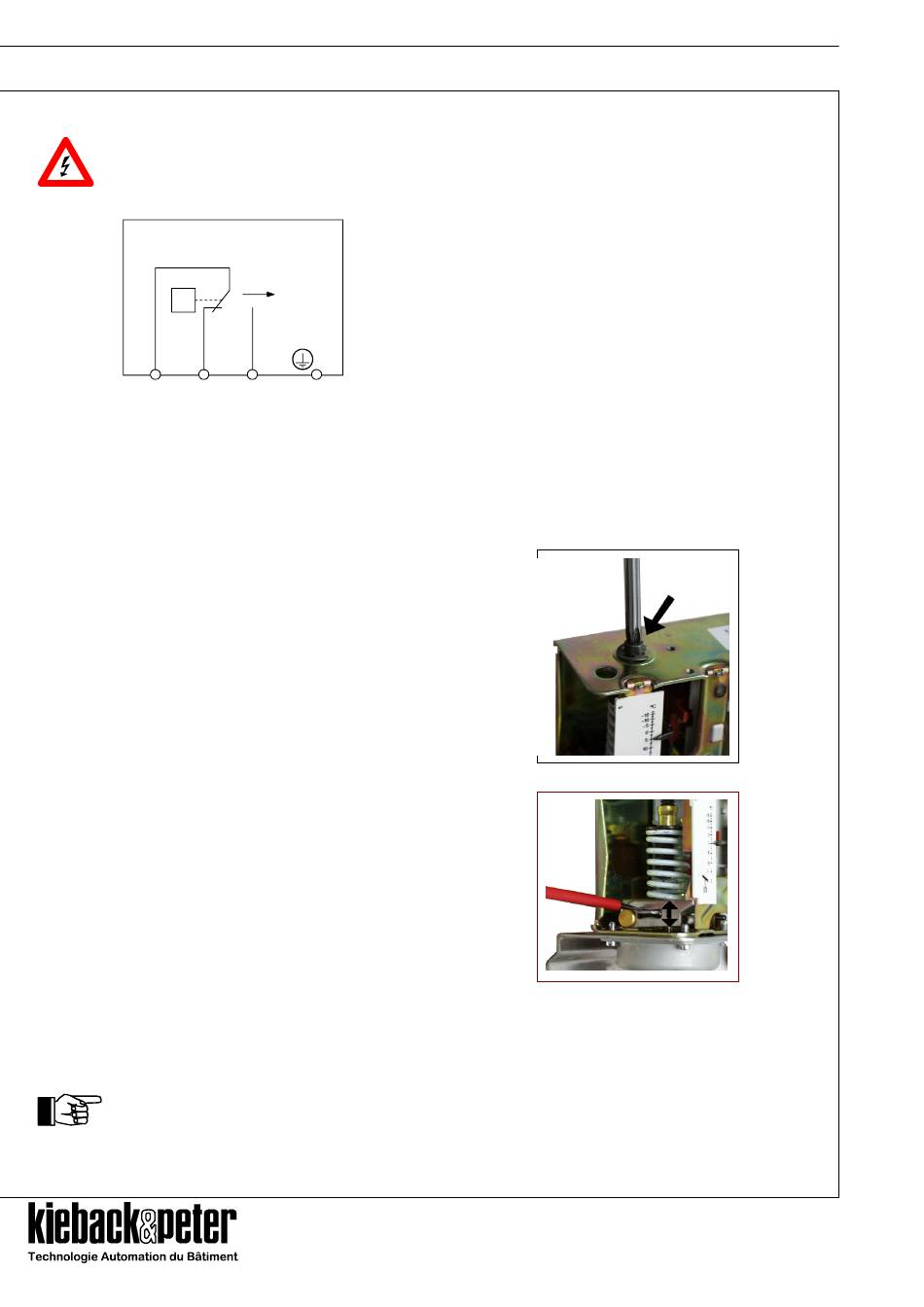

Fiche technique 1.10-42.303-01-fr
FW113H5 Thermostat antigel à capillaire
Installation
L'installation électrique, avec raccordement des appareils, doit être exclusivement réservée à des
techniciens qualifiés.
Il convient de respecter les dispositions et réglementations en vigueur.
Suivre les schémas de l'installation pour les branchements.
Danger
ϑ
1
2
Réglage de la consigne / Test des fonctions
Attention!
Tension d'alimentation 230 V
Le réglage de la consigne ainsi que les tests de commutation doivent être exclusivement réservés à des techniciens
qualifiés et en l'absence de tension d'alimentation.
Le thermostat antigel de canal FW113H5 est réglé sur 5°C
à la livraison
En cas de besoin, la consigne pourra être modifiée en suivant
La procédure suivante :
•
Couper l'alimentation
•
Déposer le capot (desserrez une vis de fixation)
•
Modifier la consigne à l'aide d'un tournevis
•
Fixer le capot
•
Remettre sous tension
La fonction des contacts du thermostat antigel FW113H5 pourra
être modifiée en suivant la procédure suivante :
•
Couper l'alimentation
•
Déposer le capot (desserrez une vis de fixation)
•
Tester la fonction des contacts:
Pousser la plaque levier avec un tournevis
(voir photo ci-contre).
Plaque levier en haut = contact 1 – 2 ouvert
Plaque levier en bas
•
Fixer le capot
•
Remettre sous tension
Le bon fonctionnement du thermostat antigel FW113H5 pourra être mis en évidence lors de la mise en service en
pulvérisant le capillaire un spray froid sur environ 20..30 cm.
Remarque
Fonctions de commutation :
FW113H5
Le thermostat antigel de canal FW113H5 est réglé sur 5°C à la livraison
Lorsque la température dans le canal passe sous la consigne des 5°C, le
contact bascule de la position 1 – 4 vers 1 – 2.
+°C
Le contact revient sur la position initiale dès lors que la température de
consigne a été dépasée de 3 K environ.
La position 1 – 2 indique le risque de gel.
4
contact 1 – 4 fermé
pas de risque de gel
= contact 1 – 2 fermé
contact 1 – 4 ouvert
risque de gel
Description technique
Kieback & Peter
P.A. Bellevues Eragny Parc le Wisconsin
BP N° 271 Eragny sur Oise
F-95617 Cergy Pontoise Cedex
