Description des composants
REMARQUE : Reportez-vous à la section
instructions de réinitialisation pour les composants suivants.
Commande monostatique d'air de combustion (interrupteur de pression)
Une ventilation adéquate est essentielle au bon fonctionnement de l'unité de chauffage. Ne contournez
JAMAIS la commande monostatique d'air de combustion ni ne tentez de faire fonctionner l'unité de
chauffage sans système de ventilation et sans un débit adéquat dans la ventilation. Des dangers
pourraient s'ensuivre.
La commande monostatique d'air de combustion (voir la
à la pression de l'air qui vérifie si le débit d'air est suffisant . Sur les modèles avec ventilateur d'évacuation standard,
il s'agit d'un interrupteur unipolaire normalement ouvert qui se referme lorsqu'une pression négative est détectée
dans le boîtier du conduit d'évacuation . Sur les modèles à combustion séparée, l'interrupteur détecte la pression
différentielle entre la pression négative du boîtier du conduit d'évacuation et la pression à l'intérieur du boîtier . (Pour
situer l'emplacement de la commande monostatique, voir le SCHÉMA 18, page 30 .)
Au démarrage, lorsque l'appareil est encore froid, la pression détectée est à son plus bas niveau et, au fur et à
mesure que se réchauffent l'appareil et le conduit de ventilation, elle devient de moins en moins négative . Une fois
que le système atteint un certain équilibre (environ 20 minutes), la pression s'en trouve également équilibrée .
Si une restriction dans le conduit de ventilation, une longueur excessive ou des coudes occasionnent des fluctuations
de pression au-delà du point de consigne de l'interrupteur, la commande monostatique interrompra le brûleur
principal . Le brûleur principal demeurera éteint jusqu'à ce que le système ait refroidi ou que la résistance du conduit
de ventilation ait été réduite .
Les réglages du pressostat sont répertoriés dans le
Limiteur de retour de flamme
(dimensions 30–125)
Allumeur
Transformateur
Carte de circuit
(module de commande
intégré DSI)
I-UD&APD-FR (04-19) PN263991R26
OPÉRATION
Dépannage
⚠ DANGER ⚠
Tableau
Régulateur de température
Détecteur
de flamme
Manocontacteur
Soupape
à gaz
Tableau de commande
situé au fond du
compartiment de
commande
Dimensions 30–125
Dimensions 150–400
Carte de circuit
Condensateur
(module de commande
du moteur du
intégré DSI)
ventilateur
(en option)

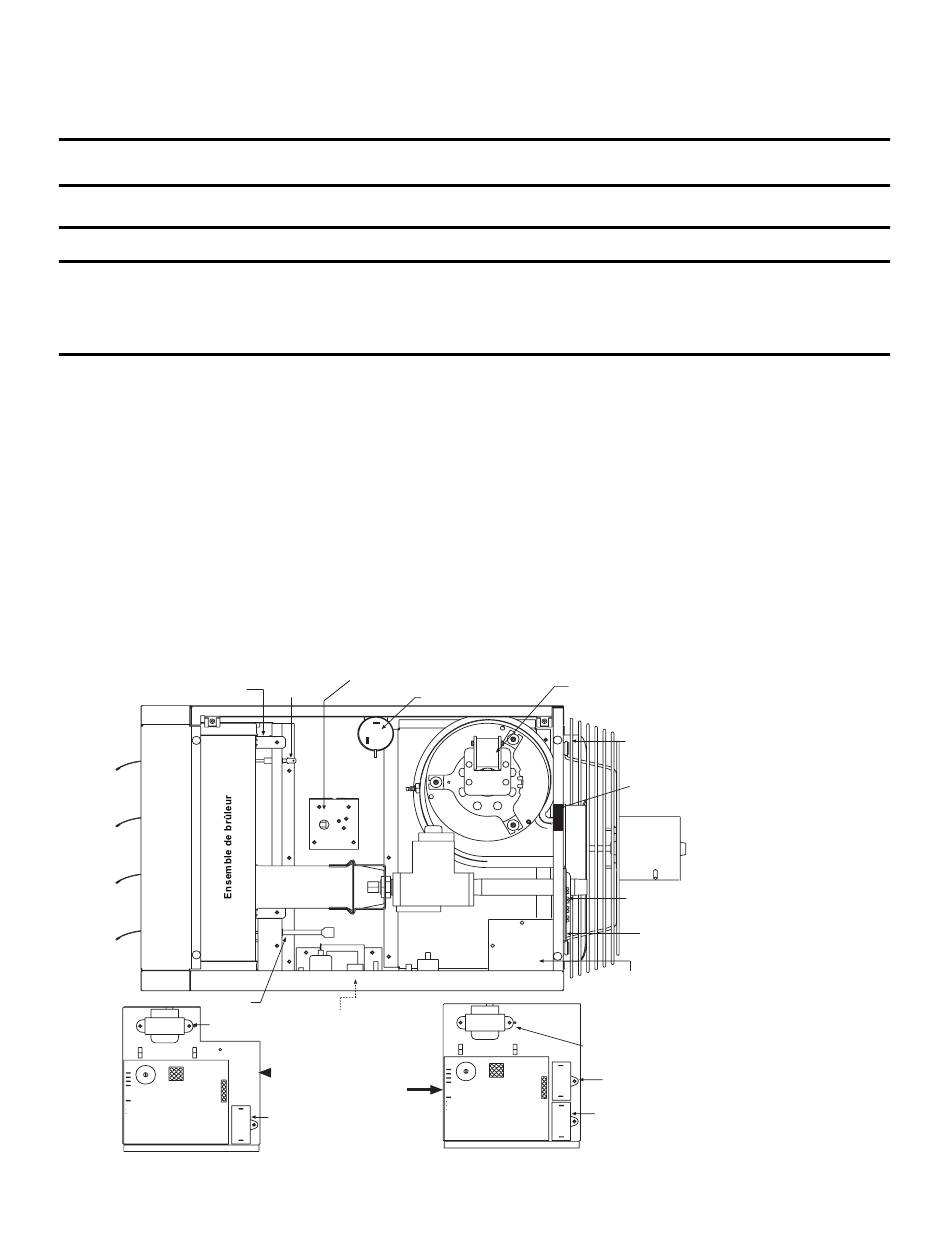

Figure 15. Emplacement des composants
pour connaître les causes probables et les
Figure 15
pour l'emplacement) est un interrupteur sensible
11 .
Moteur d'évacuation (dim. 30–75 illustrée.
Le moteur d'évacuation est au même endroit
dans tous les modèles, mais son apparence
est différente)
Le modèle à combustion séparée
possède un collet pour le tuyau d'air
de combustion (non illustré)
Interrupteur de porte de verrouillage
(modèle à combustion séparée seulement)
Moteur du
ventilateur
Plaque à bornes (24V)
Sectionneur (modèle à combustion
séparée seulement)
Boîtier électrique (modèle à combustion
séparée seulement). Retirez le couvercle
pour connecter l'alimentation et accéder
aux fils du sectionneur. Remettez toujours
le couvercle en place.
Transformateur
Condensateur du
moteur d'évacuation
Condensateur du
moteur du ventilateur
23
