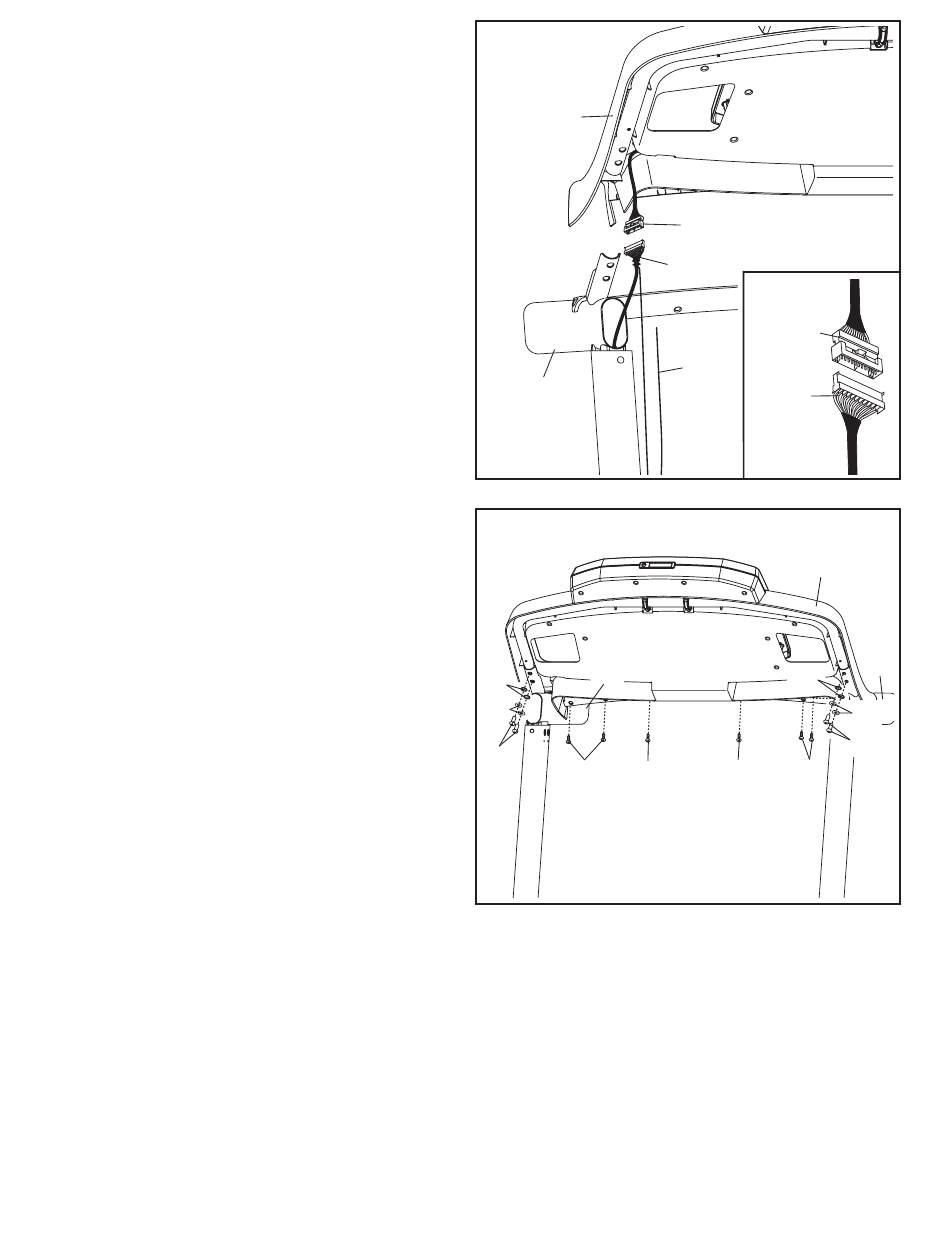

12. Avec l'aide d'une deuxième personne, tenez
l'assemblage de la console près de la Rampe
Droite (85).
Branchez le Fil du Montant (88) au fil de la
console. Reportez-vous au schéma encadré.
Les connecteurs devraient glisser ensemble
facilement et se mettre en place avec un bruit
sec. Dans le cas contraire, tournez l'un des
connecteurs et essayez à nouveau. SI VOUS
NE BRANCHEZ PAS LES CONNECTEURS
CORRECTEMENT, LA CONSOLE RISQUE DE
S'ENDOMMAGER LORS DE LA MISE SOUS
TENSION. Enlevez le fil d'attache du Fil du
Montant.
13. Posez l'assemblage de la console sur la Rampe
Gauche (84) et la Rampe Droite (85). Faites
attention de ne pas pincer les fils. Enfoncez le
Fil du Montant (non illustré) excédentaire dans la
Rampe Droite.
Attachez l'assemblage de la console à l'aide
de six Vis #8 x 1/2" (16), quatre Vis 1/4" x 1/2"
(3), quatre Rondelles Plates 5/16" (108) et
quatre Rondelles Étoilées 5/16" (13) comme
sur le schéma. Vissez chacune des dix Vis de
quelques tours avant de toutes les serrer.
Référez-vous à l'étape 9. Serrez complètement
les quatre Vis 5/16" x 1" (5) et les deux Boulons
5/16" x 1 1/4" (2).
12
Bloc
Console
85
13
85
13
108
3
16
16
12
Fil de la
Console
88
Fil de la
Console
Attache
de Fil
88
Bloc
Console
13
108
16
16
84
3
