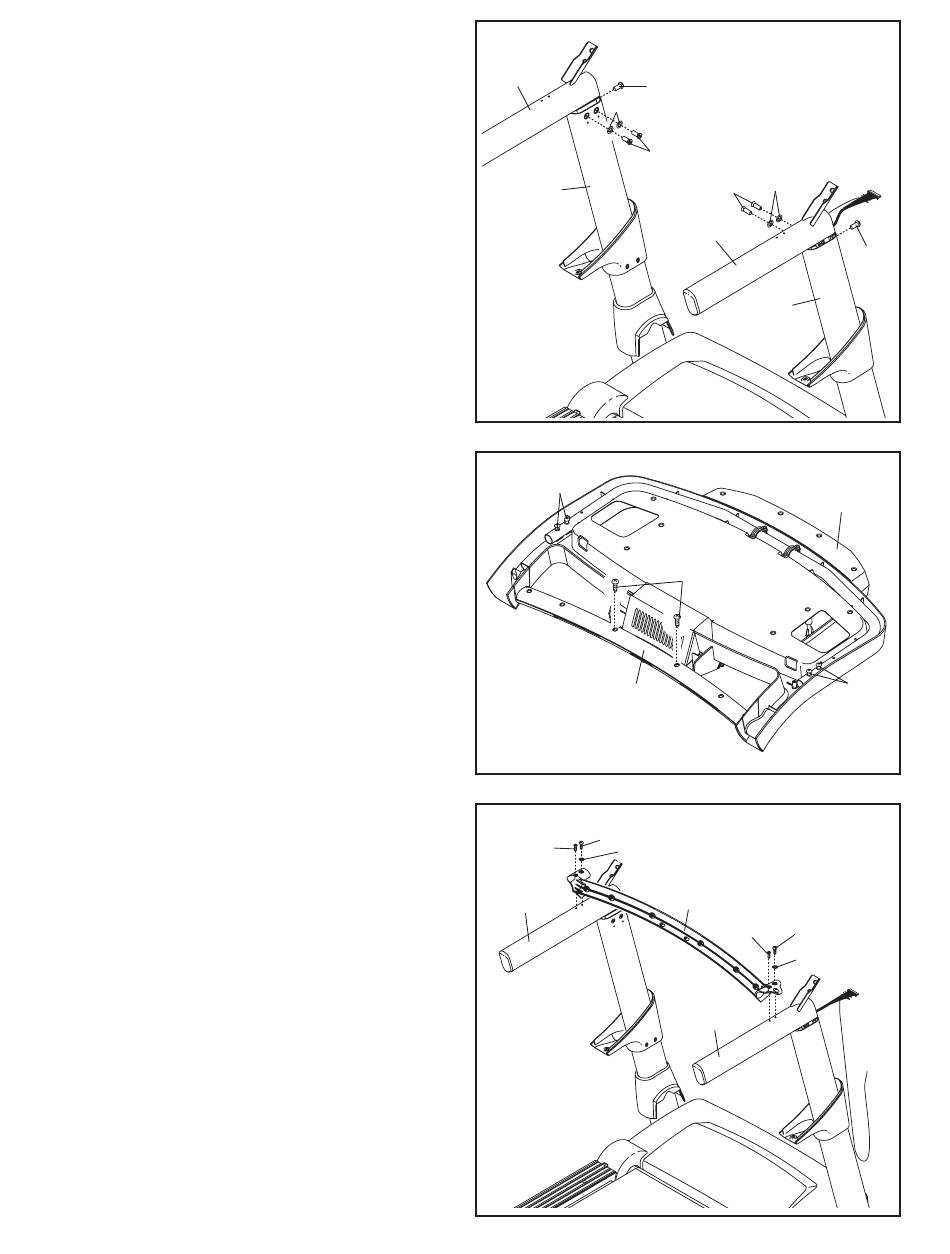

9. Attachez la Rampe Droite (85) sur le Montant
Droit (81) à l'aide de deux Vis 5/16" x 1" (5),
deux Rondelles Étoilées 5/16" (13) et un Boulon
5/16" x 1 1/4" (2). Ne serrez pas encore les Vis
et le Boulon.
Attachez la Rampe Gauche (84) de la même
manière.
10. Déposez l'assemblage de la console face contre
terre sur une surface douce pour ne pas la rayer.
Retirez les deux Vis (A). Ensuite, enlevez la
Barre Transversale (107) en la soulevant. Jetez
les deux Vis.
R etirez et conservez les quatre Vis 1/4" x 1/2"
(3). Ces éléments de visserie seront utilisés à
l'étape 13.
11. IMPORTANT : pour ne pas endommager
la Barre Transversale (107), n'utilisez pas
d'outils électriques et ne serrez pas exces-
sivement les Vis #10 x 3/4" (4) et les Vis à
Tête Plate #10 x 3/4" (109).
Orientez la Barre Transversale (107) comme sur
le schéma. Attachez la Barre Transversale sur
les Rampes (84, 85) à l'aide de deux Vis à Tête
Plate #10 x 3/4" (109), deux Vis #10 x 3/4" (4) et
deux Rondelles Étoilées #10 (12) comme sur le
schéma. Engagez l'ensemble des quatre Vis,
puis serrez chacune d'elles.
9
84
13
80
10
3
107
11
4
109
12
84
11
2
5
13
5
85
81
Bloc
Console
A
107
109
4
12
85
2
3
