4.2.2. MESURE EN MODE DE RÉSISTANCE ASELFIQUE
Ce mode est utilisé pour les mesures de résistances de contact, métallisations et en général toute résistance ayant une constante
de temps inférieure à quelques milli-secondes.
La mesure est lancée par appui sur START et s'arrête automatiquement dès que le résultat de la mesure est disponible.
Un nouvel appui sur START est nécessaire pour effectuer une nouvelle mesure.
 Description :
- appui sur la touche START.
- vérifi cation automatique du branchement des fi ls «courant» et «tension» : si le branchement est incorrect, l'affi chage indique
un message d'erreur (Err 11 si fi ls «courant» mal branchés, Err 12 si fi ls «tension» mal branchés). L'appareil se place en
attente et continuera son cycle lorsque le branchement sera correct.
- courant non établi, mesure de la tension résiduelle Uo aux bornes de la résistance. Si cette tension est trop élevée, l'appareil
affi che Err 13.
- établissement du courant I.
- mesure de la tension aux bornes de la résistance U1 puis coupure du courant.
- affi chage de la mesure R = (U1 - Uo) / I.
- arrêt automatique en fi n de mesure. L'appareil, en stand-by, est prêt pour une nouvelle mesure.

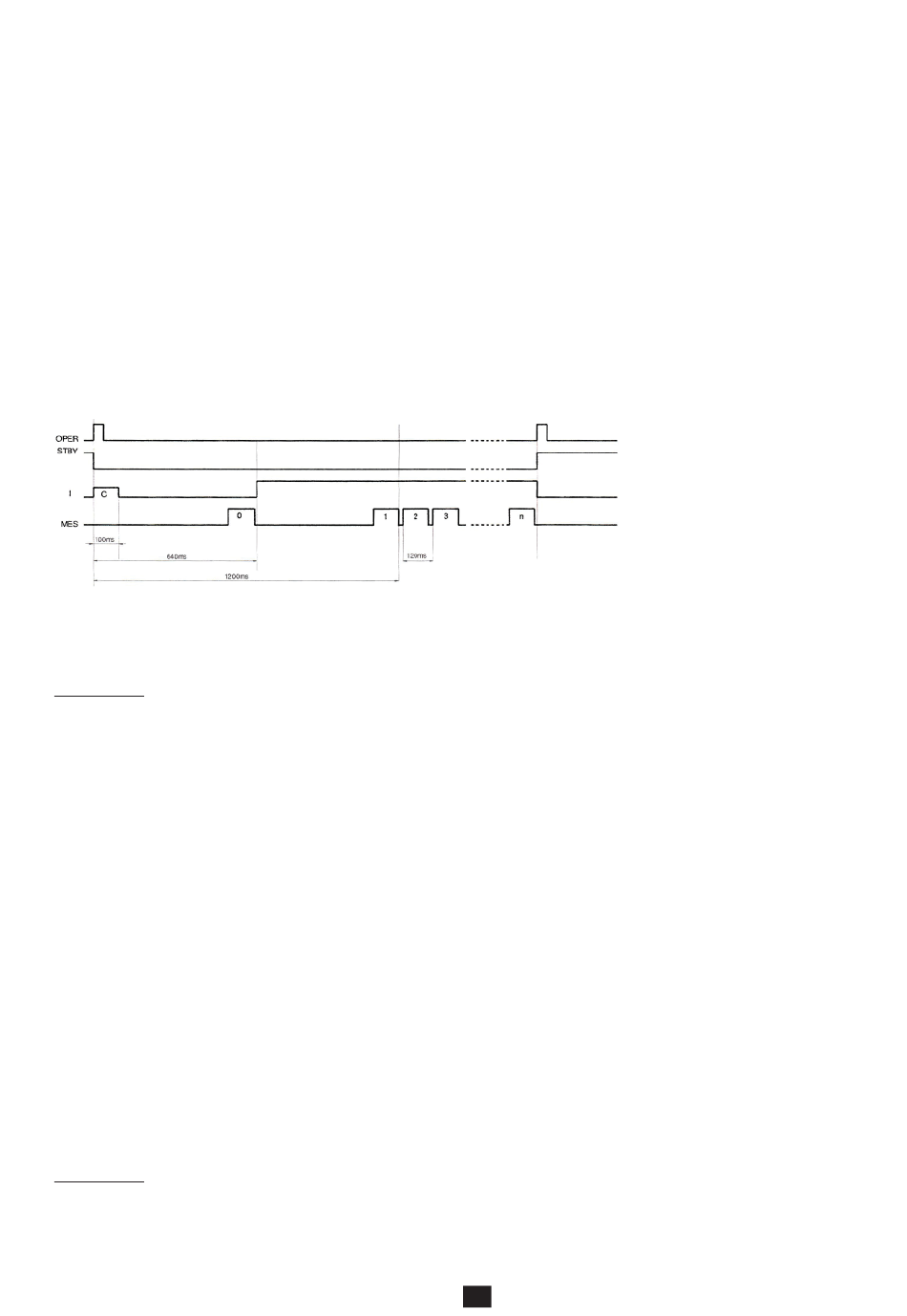

 Diagramme de fonctionnement(Exemple : deux cycles de mesures) :
C = contrôle des connexions
0 = mesure de la tension résiduelles (mémorisée).
M = mesures de la tension aux bornes de la résistance.
Remarques :
 En cas de dépassement de gamme, l'appareil affi che Err 07.
 Les avantages de ce mode sont nombreux :
- diminuer la consommation car le courant est coupé entre les mesures et donc augmenter l'autonomie de l'appareil,
- éviter un échauffement de la résistance mesurée, améliorer la compensation des forces électromotrices parasites (celles-ci
sont mesurées et compensées avant chaque mesure de résistance).
4.2.3. MESURE EN MODE DE RÉSISTANCE ASELFIQUE AVEC DÉCLANCHEMENT AUTOMATIQUE
Ce mode est destiné uniquement aux mesures de résistances sans constante de temps.
Pour ce mode de mesure, aucun appui sur START (hormis l'appui pour démarrer le processus de mesures) ni sur STOP
n'est nécessaire ni pour lancer ni pour arrêter la mesure.
La mesure se déclenche automatiquement dès établissement des circuits courant et tension (dès contact) et s'arrête
automatiquement dès que le résultat de la mesure est disponible.
Une nouvelle mesure recommencera automatiquement dès un nouvel établissement des circuits courant et tension (dès contact)...
etc.
 Description :
- appui sur la touche START pour activer le cycle.
- brancher les fi ls sur la résistance. L'appareil reste en attente jusqu'à ce les liaisons soient établies.
- mesure de la tension résiduelle Uo aux bornes de la résistance.
- établissement du courant de mesure I, mesure de la tension aux bornes de la résistance U1 et affi chage de la mesure
R = (U1-U0)/I
- pour réaliser une nouvelle mesure, il faut libérer au moins une liaison puis la rétablir.
- arrêt du cycle en appuyant sur la touche STOP
Remarques :
 En cas de dépassement de gamme, l'appareil affi che Err 07.
