Description de l'appareil
PRUDENCE
Risque de brûlures sur les surfaces brûlantes
Les températures de surface des installations de chauffage peuvent être très
élevées et entraîner des brûlures.
•
Porter des gants de protection.
•
Apposer les panneaux d'avertissement correspondants à proximité de
l'appareil.
PRUDENCE
Risque de blessures dû au liquide sortant sous pression
En cas de montage, de démontage ou d'entretien erroné, il existe un risque
de brûlures et de blessures au niveau des raccords dû à la sortie soudaine
d'eau ou de vapeur chaudes sous pression.
•
Assurez-vous que le montage, le démontage et les travaux d'entretien
sont conformes.
•
Assurez-vous que l'installation est dépressurisée avant d'effectuer le
montage, le démontage et les travaux d'entretien sur les raccords.
Remarque !
Lors du montage de la soupape de sécurité sur site, il incombe à
l'exploitant d'exclure tout danger en cas de relâchement de la pression.
Remarque !
Les pièces de l'équipement avec fonction de sécurité en vue de la
limitation de pression côté eau conformément à la directive relative
aux équipements sous pression 2014/68/UE et en vue de la limitation
de température conformément à la directive relative aux équipements
sous pression 2014/68/UE ne sont pas comprises dans l'étendue de la
livraison.
La sécurisation contre la pression côté eau et la température est à la
charge de l'exploitant sur site.
4

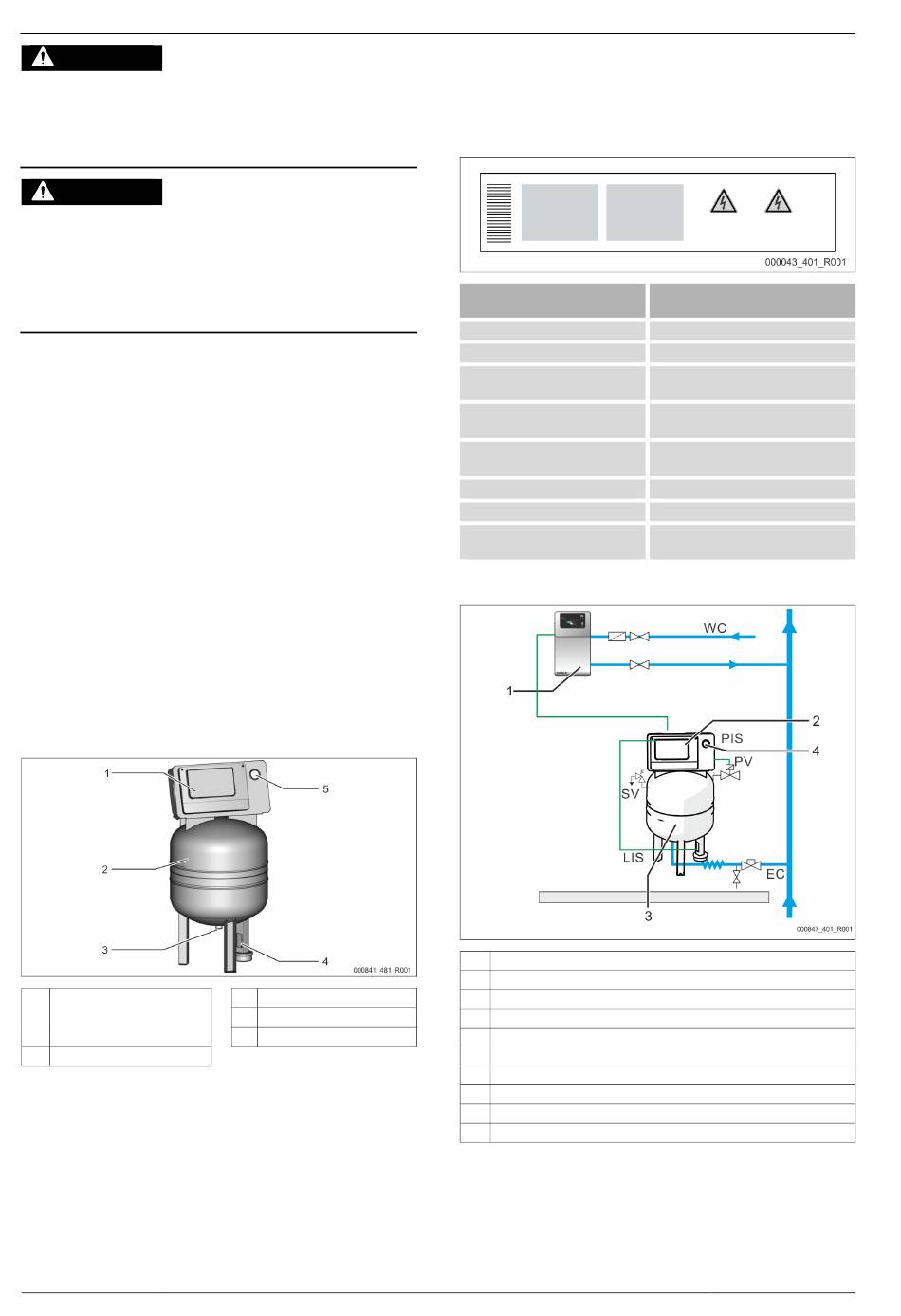

Description de l'appareil
4.1
Description
Le Reflexomat XS est un groupe compresseur compact. Les principaux domaines
d'application sont les circuits de chauffage et de climatisation.
•
Un vase d'expansion d'un volume nominal de 80 l
•
L'unité de commande est montée en usine sur le vase d'expansion.
•
Tous les raccords électriques et pneumatiques sont prémontés entre l'unité
de commande et le vase primaire.
4.2
Synoptique
1
Unité de commande
•
Compresseur
•
Commande
2
Vase primaire « RG »
4 — Français
3
Conduite d'expansion « EC »
4
Cellule de charge « LIS »
5
Manomètre
Reflexomat XS — 02.06.2022 - Rev. A
4.3
Identification
4.3.1
Plaque signalétique
Vous trouverez sur la plaque signalétique les informations concernant le
fabricant, l'année de fabrication et le numéro de fabrication, ainsi que les
caractéristiques techniques.
Inscription sur la plaque
signalétique
Type
Serial No.
min. / max. allowable pressure PS
max. allowable flow temperature of
system
min. / max. working temperature
TS
Year of manufacture
max. system pressure
min. operating pressure set up on
site
4.4
Fonction
1
Réalimentation en eau par exemple par Servitec S
2
Unité de commande
3
Vase primaire comme vase d'expansion
4
Manomètre
WC Conduite de réalimentation
PIS
Capteur de pression
SV
Soupape de sécurité
PV
Électrovanne
LIS
Cellule de charge pour la mesure du niveau de remplissage
EC
Conduite d'expansion
Vase d'expansion
Une membrane à l'intérieur du vase le divise en deux, un espace pour l'eau et un
pour l'air. Cela empêche la pénétration d'air dans le vase d'expansion. Le vase
primaire est raccordé à l'unité de commande côté air et à l'installation côté eau.
La limitation de pression est réalisée côté air par les soupapes de sécurité « SV »
du vase.
Signification
Désignation de l'appareil
N° de série
Pression minimale / maximale
admissible
Température aller maximale admissible
du système
Température de service min. / max. (TS)
Année de fabrication
Pression système max.
Pression de service minimale réglée sur
site
