TABLEAU D'IDENTIFICATION DES PIÈCES

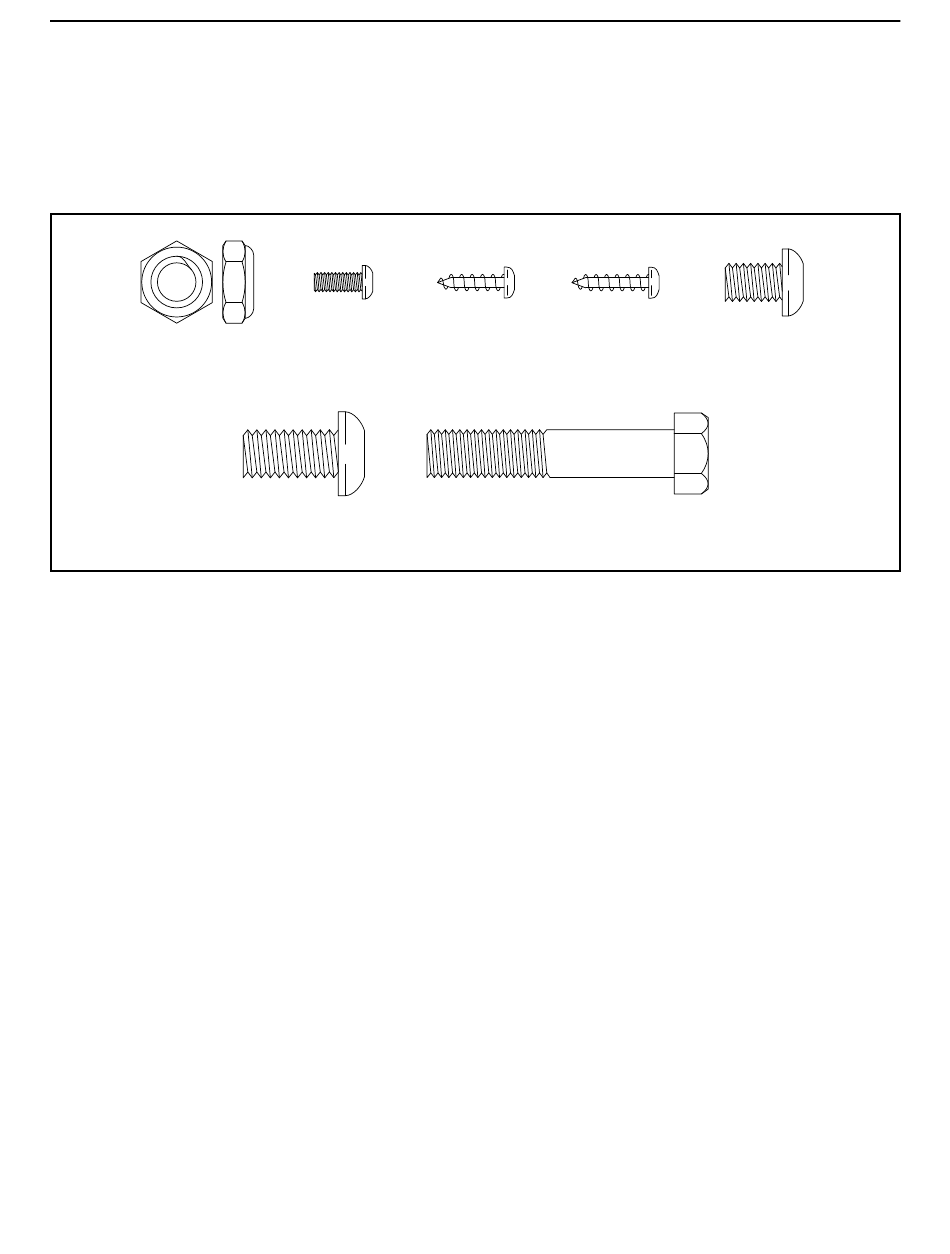

Utilisez les illustrations ci-dessous pour identifier les petites pièces nécessaires à l'assemblage. Le nombre entre
parenthèses sous chaque pièce est le numéro-clé de la pièce dans la LISTE DES PIÈCES à la fin de ce manuel.
Le nombre après le numéro-clé indique la quantité nécessaire à l'assemblage. Remarque : si vous ne trouvez
pas une pièce dans le sac de quincaillerie, vérifiez qu'elle n'est pas pré-assemblée. Des pièces supplé-
mentaires sont peut-être incluses.
Vis Mécanique Vis Vis
M4 x 10mm M4 x 14mm M4 x 16mm
Écrou de
Vis en
(12)–2 (17)–4 (83)–4
Blocage M10 Métal/Nylon
(95)–1
M8 x 12mm
(93)–4
Boulon M10 x 52mm (94)–1
Vis M10 x 20mm
(105)–12
