BFT RIGEL 5 Instructions D'utilisation Et D'installation page 42

x 2
OK
42 -
RIGEL 5

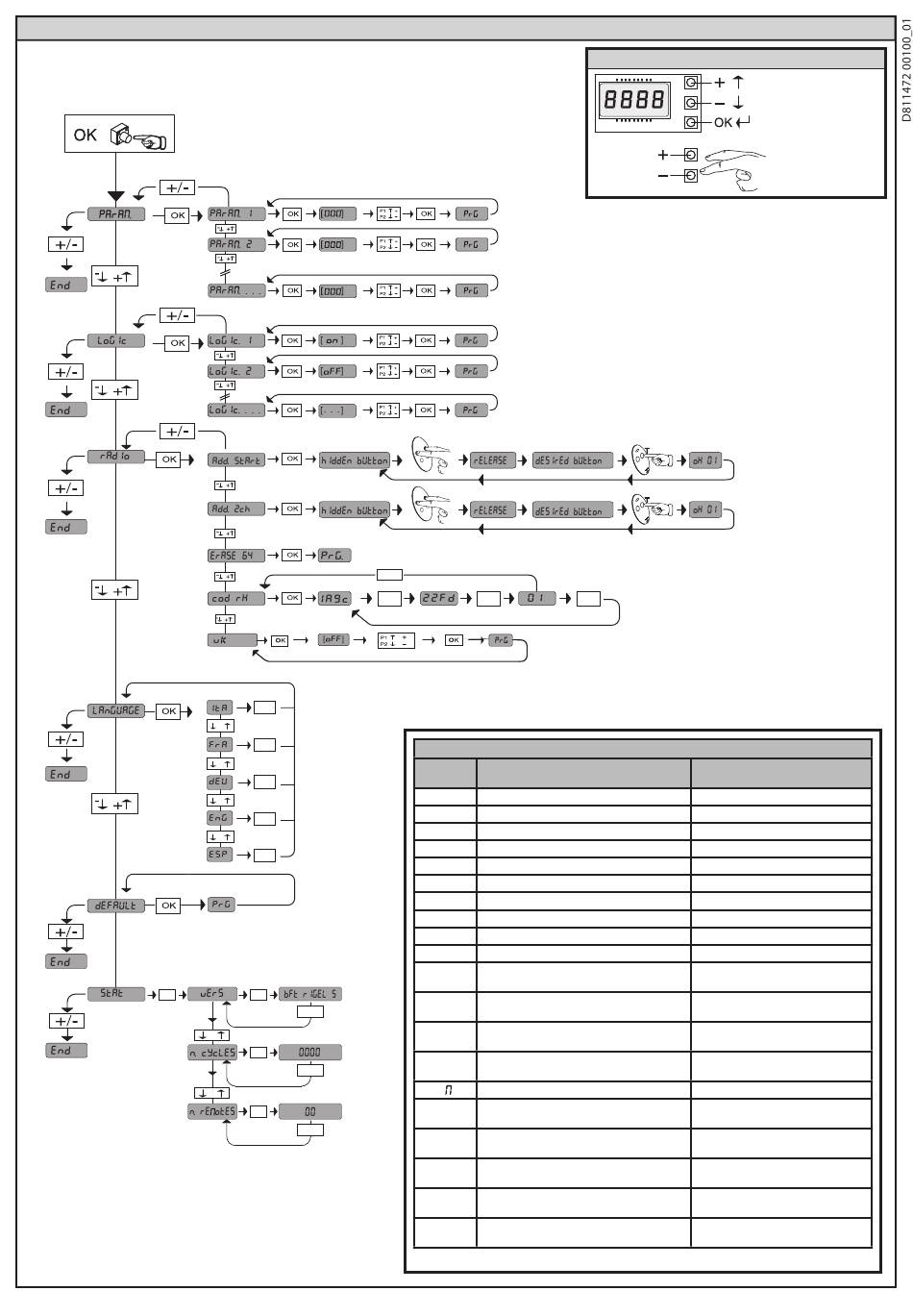

TOEGANG NAAR DE MENU'S Fig. 1
OK
- +
OK
- +
OK
- +
OK
- +
OK
Versie software centrale
OK
+/-
- +
N° totale manuele manoeuvres (x 100)
OK
+/-
- +
N° Gememoriseerde afstandsbedieningen
OK
+/-
Zie MENU PARAMETERS
Zie MENU LOGICA'S
Zie MENU RADIO
+/-
OK OK
CODE
BESCHRIJVING
DIAGNOSE
activering ingang START EXTERN
stre
activering ingang START INTERN
str1
activering ingang VOETGANGERS
ped
activering ingang OPEN
open
activering ingang CLOSE
cls
activering ingang STOP
stop
activering ingang FOTOCEL
phot
activering ingang FOTOCEL BIJ OPENING
phop
activering ingang FOTOCEL BIJ SLUITING
phcl
activering ingang GEVOELIGE RAND
bar
activering ingang AANSLAG SLUITING
svc1
MOTOR 1
activering ingang AANSLAG OPENING
svo1
MOTOR 1
activering ingang AANSLAG SLUITING
svc2
MOTOR 2
activering ingang AANSLAG OPENING
svo2
MOTOR 2
activering ingang TIMER
ti e
werkingsstoring test fotocellen
Er01
werkingsstoring test rand
Er02
werkingsstoring test fotocellen bij ope-
er03
ning
werkingsstoring test fotocellen bij slui-
er04
ting
Er1X * werkingsstoring hardware
* X = 0,1,...,9,A,B,C,D,E,F
LEGEND:
OK
DIAGNOSE en SIGNALERINGEN
OPMERKINGEN
verbinding fotocellen en/of instel-
ling parameters/logica verifiëren
verbinding rand en/of instelling
parameters/logica verifiëren
verbinding fotocellen en/of instel-
ling parameters/logica verifiëren
verbinding fotocellen en/of instel-
ling parameters/logica verifiëren
verbindingen met de motor veri-
fiëren
Doorloop op
Doorloop neer
Bevestig/Aanschakeling
display
Terugkeer naar het
hoofdmenu
