Instructions de montage KaVo uniQa
5 Montage des kits de montage | 5.1 Montage de la colonne d'éclairage
5 Montage des kits de montage
REMARQUE
Lors du montage et du démontage des appareils, observer les points sui-
vants :
- Le montage et le démontage ne doivent être effectués que lorsque l'appareil
est hors tension.
- Les opérations de montage et de démontage des appareils doivent être réa-
lisées lors d'un nouveau montage avant la mise en service de l'appareil.
5.1 Montage de la colonne d'éclairage
REMARQUE
La hauteur de la colonne d'éclairage doit être réglée par rapport au moniteur
ou au négatoscope panoramique sans que la poignée n'obstrue le système de
remplissage du gobelet.

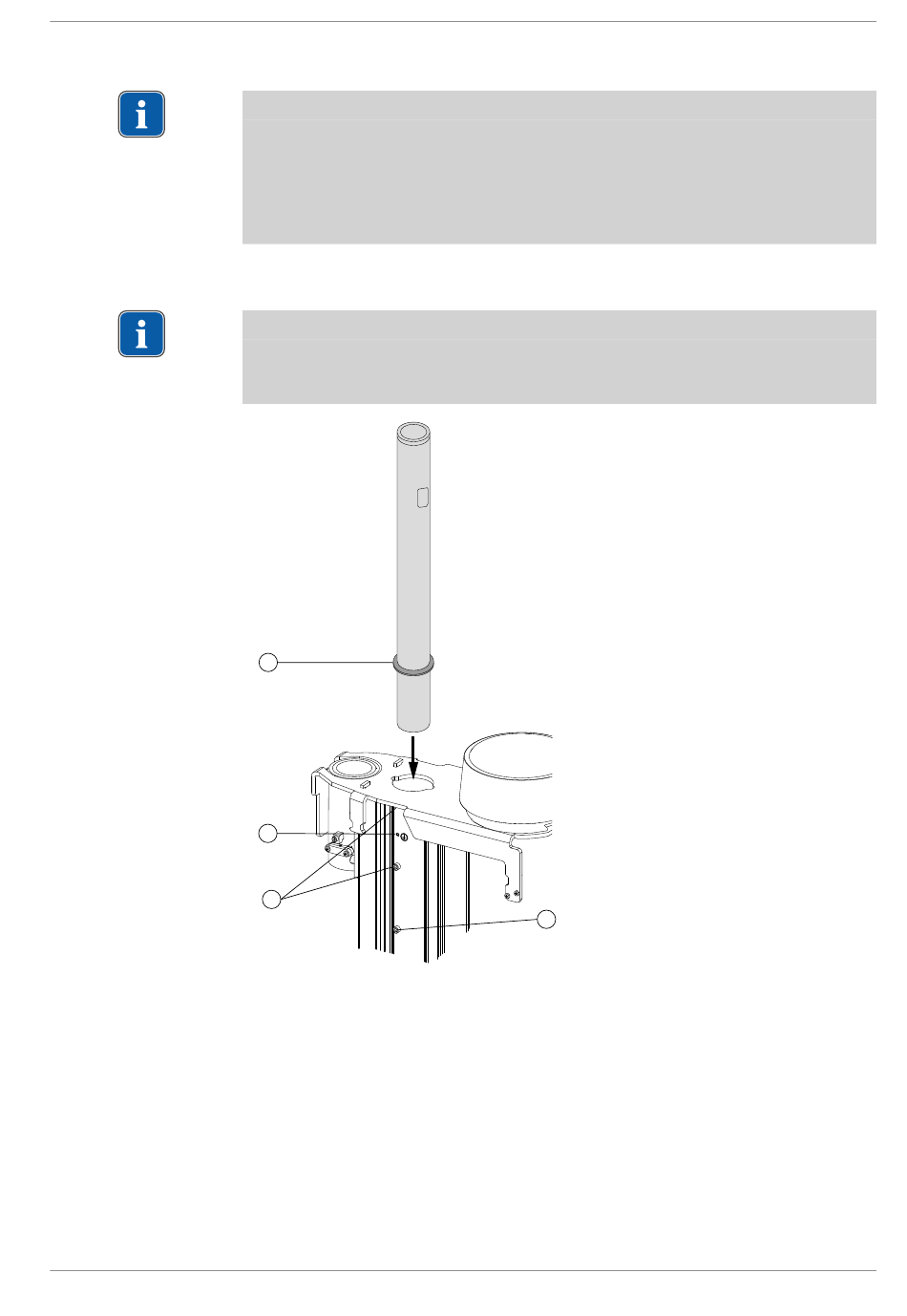

1
2
3
4 Enfoncer la bague de recouvrement ① sur la colonne d'éclairage.
4 La vis ④ peut être utilisée comme butée de hauteur.
4 Insérer la colonne dans le logement de la lampe.
4 Orienter la colonne de manière à ce que le perçage pour le frein se trouve à
6 heures (la position des 6 heures correspond à la direction de l'interrupteur
principal de l'unité).
4 Régler la colonne à la hauteur correspondante et la fixer avec les vis de ser-
rage ③ et la vis du conducteur de terre de protection ②.
4
