1 2

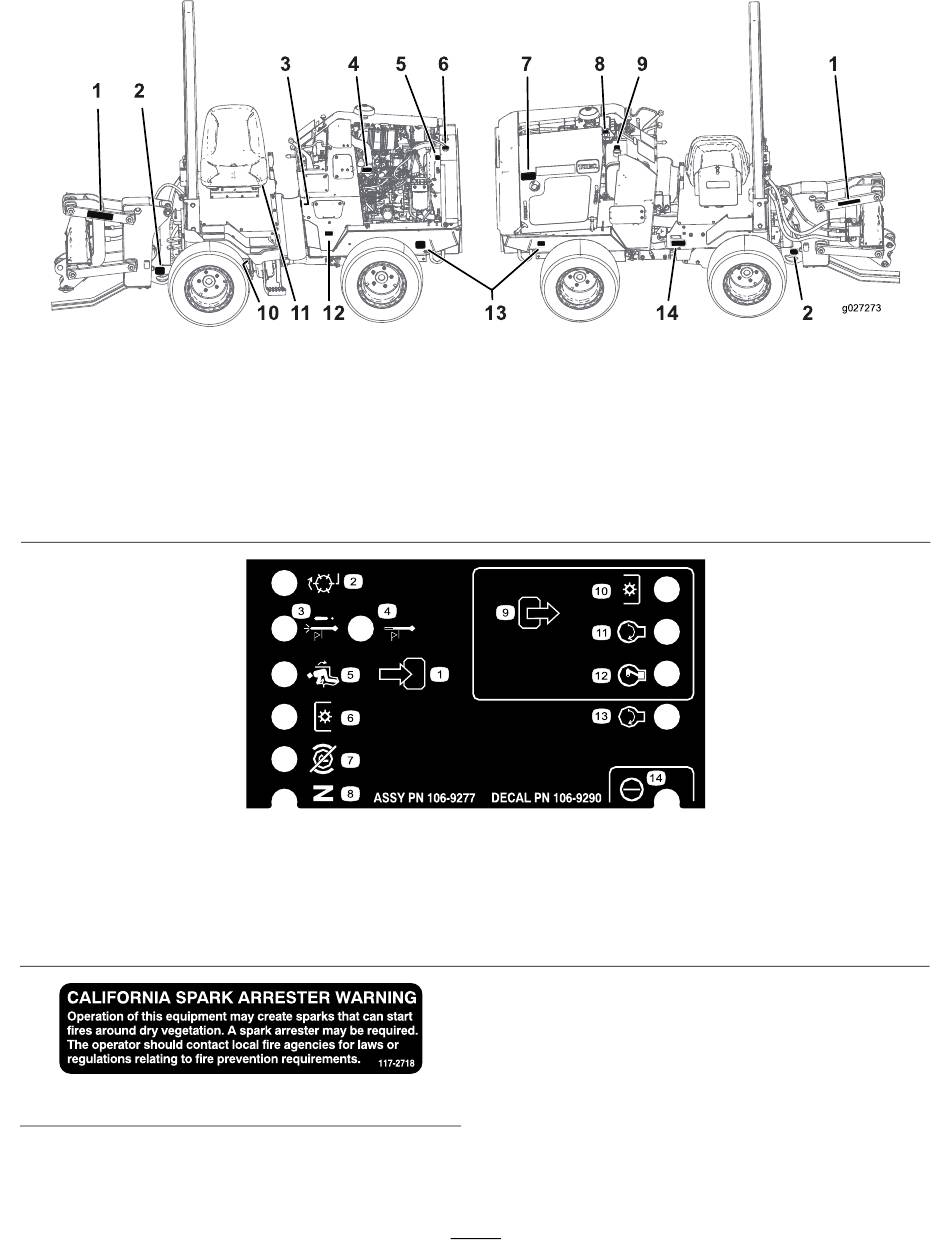

1. Autocollant 125-6684
2. Autocollant 125-6694
3. Autocollant 125-8491 (derrière la
protection en caoutchouc)
4. Autocollant 125-6688
5. Autocollant 120-0627 (des deux côtés
de la machine)
1. Entrées
2. Inactives
3. Arrêt par surchauffe
4. Voyant de surchauffe
117-2718
3 4 5
10 11 12
6. Autocollant 117-3276
7. Autocollant 125-4963
8. Autocollant 130-4291
9. Autocollant 125-8483
10. Autocollant 125-8487 (derrière le
marchepied)
5. Siège occupé
6. Prise de force (PDF)
7. Frein de stationnement
desserré
8. Point mort
6 7 8
13
Figure 4
106-9290
9. Sorties
10. Prise de force (PDF)
11. Démarrage
12. Mise sous tension (ETR)
8
9
14 2
11. Autocollant 125-6135 (sous le siège)
12. Autocollant 106-9290 (dans la
machine)
13. Autocollant 125-6694
14. Autocollant 125-6672
13. Démarrage
14. Alimentation
1
