Logiciel d'implantation
Réglages pour la connexion avec les caméras distantes et le commutateur

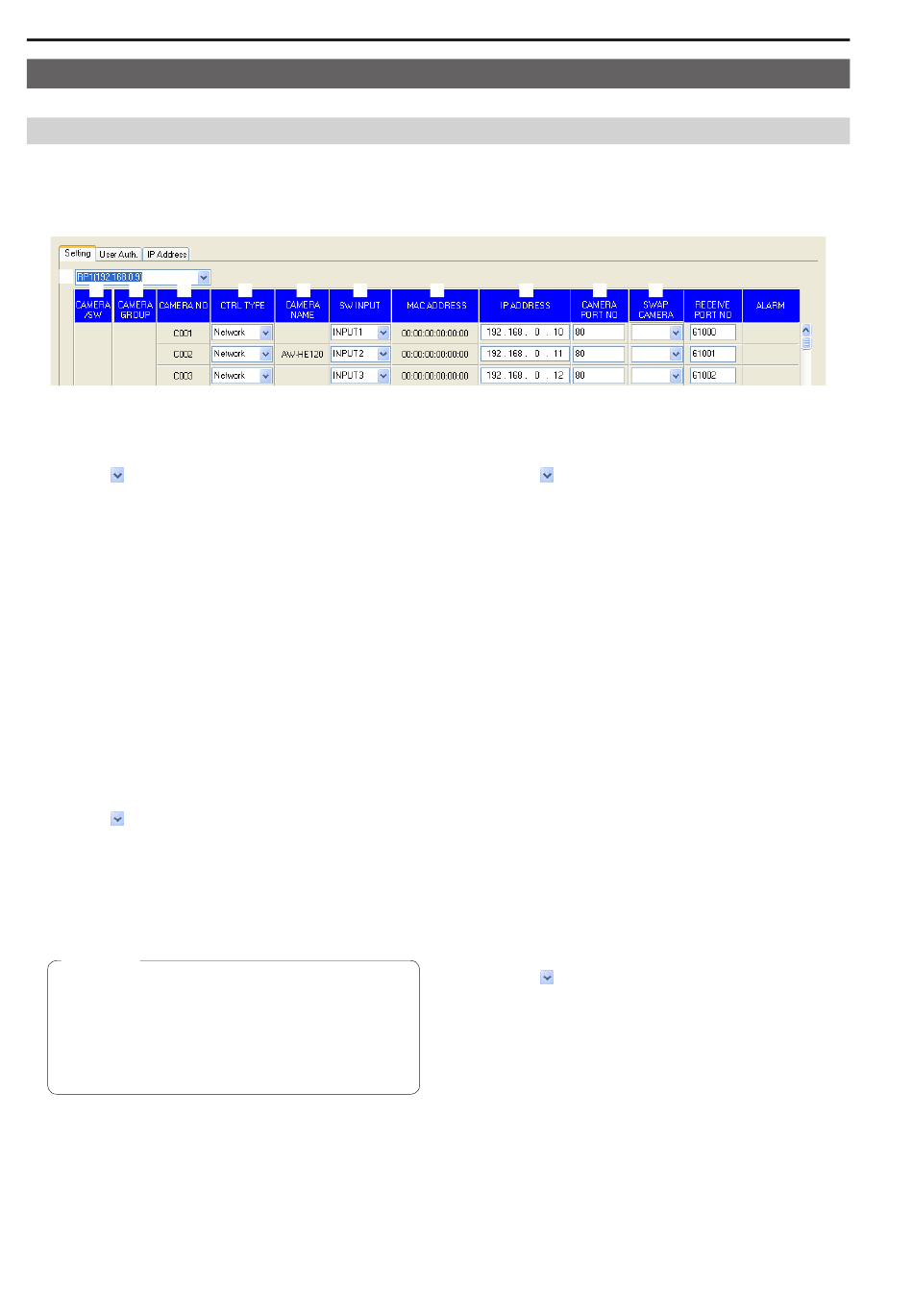

Affichage de l'onglet "Setting"
Sur l'onglet "Setting", configurer les réglages pour les connexions entre l'appareil et les caméras distantes et le commutateur .
Lors de la première connexion de l'ordinateur personnel à l'appareil, cliquer sur le bouton [REFRESH] pour acquérir les valeurs définies sur l'appareil .
Chacune des lignes "C001" à "C100" et "SW" affiche une liste du numéro de caméra et des informations de réglage de connexion du commutateur
correspondants .
1
2
3
4
1
Zone de liste de sélection de la cible de réglage
Sélectionner l'appareil pour lequel configurer les réglages de
connexion .
Cliquer sur
pour afficher les adresses IP des appareils pouvant
être réglées depuis ce logiciel . Sélectionner l'adresse IP de l'appareil
à régler dans cette liste .
Tous les appareils enregistrés dans l'onglet "IP Address" peuvent
être sélectionnés .
⇒ "Enregistrement de l'appareil dans Setup Software" (page 47)
2
CAMERA/SW
Affiche les types de dispositifs à connecter .
CAMERA : Caméra distante
SW
: Commutateur
3
CAMERA GROUP
Affiche les numéros de groupe de caméra .
4
CAMERA NO
Affiche les numéros de caméra .
5
CTRL TYPE
Sélectionne le type de connexion .
Cliquer sur
sur la droite, et sélectionner un type de connexion
entre"Serial", "Network" ou "NoAsign" .
Serial
: Connexion en série
Network : Connexion IP
NoAsign : Pas de réglage (réglage par défaut)
"Serial" peut uniquement être sélectionné avec GROUP1 .
Après avoir effectué un changement, cliquer sur le bouton [SET]
pour appliquer le changement .
Remarque
z Lorsque "Serial" est sélectionné et que l'on clique sur le
z
bouton [SET] tandis que "6 . GLOBAL AREA" du menu
RP SETUP [25] est réglé sur "On", l'affichage de l'item
correspondant sera "Serial", mais le réglage ne sera pas
appliqué à l'unité . Cliquer sur le bouton [REFRESH] pour
acquérir les valeurs réglées sur l'appareil et adapter les
valeurs d'affichage à ces valeurs .
6
CAMERA NAME
Affiche les noms des caméras réglées sur les caméras distantes .
Ces informations sont affichées pour les caméras distantes du
groupe actuellement sélectionné .
Le nom des caméras distantes connectées en série est affiché
seulement quand une caméra distante est sélectionnée sur
l'appareil .
48
(suite)
5
6
7
8
9
10
7
SW INPUT
Régler les entrées d'image du commutateur correspondant aux
numéros de caméra sur l'appareil .
Cliquer sur
sur la droite et sélectionner une option parmi
"NoAsign" et de "INPUT1" à "INPUT100" .
Après avoir effectué un changement, cliquer sur le bouton [SET]
pour appliquer le changement .
8
MAC ADDRESS
Affiche l'adresse MAC des caméras distantes et du commutateur
reliés aux numéros de caméra sur l'appareil .
z Les numéros de caméra et le commutateur reliés par réglage IP
z
automatique sont définis comme cibles d'affichage .
9
IP ADDRESS
Régler les adresses IP des caméras distantes et du commutateur
qui sont définis comme destinations de connexion .
Après avoir saisi une adresse IP, cliquer sur le bouton [SET] pour
appliquer le changement .
10 CAMERA PORT NO
Régler les numéros de port des caméras distantes qui sont définies
comme destinations de connexion .
Après la saisie, cliquer sur le bouton [SET] pour appliquer le
changement .
Plage de réglage possible : 1 à 65535
Cependant, les valeurs suivantes ne peuvent pas être définies
même si elles se trouvent dans cette plage .
20, 21, 23, 25, 42, 53, 67, 68, 69, 110, 123, 161, 162, 995, 10669,
10670
11 SWAP CAMERA
Échanger les caméras distantes définies comme destinations de
connexion entre deux numéros de caméra .
Cliquer sur
pour afficher les numéros de caméra "C001" à
"C100" .
Sélectionner le numéro de caméra avec laquelle effectuer l'échange
dans cette liste .
Après avoir effectué un changement, cliquer sur le bouton [SET]
pour appliquer le changement .
11
