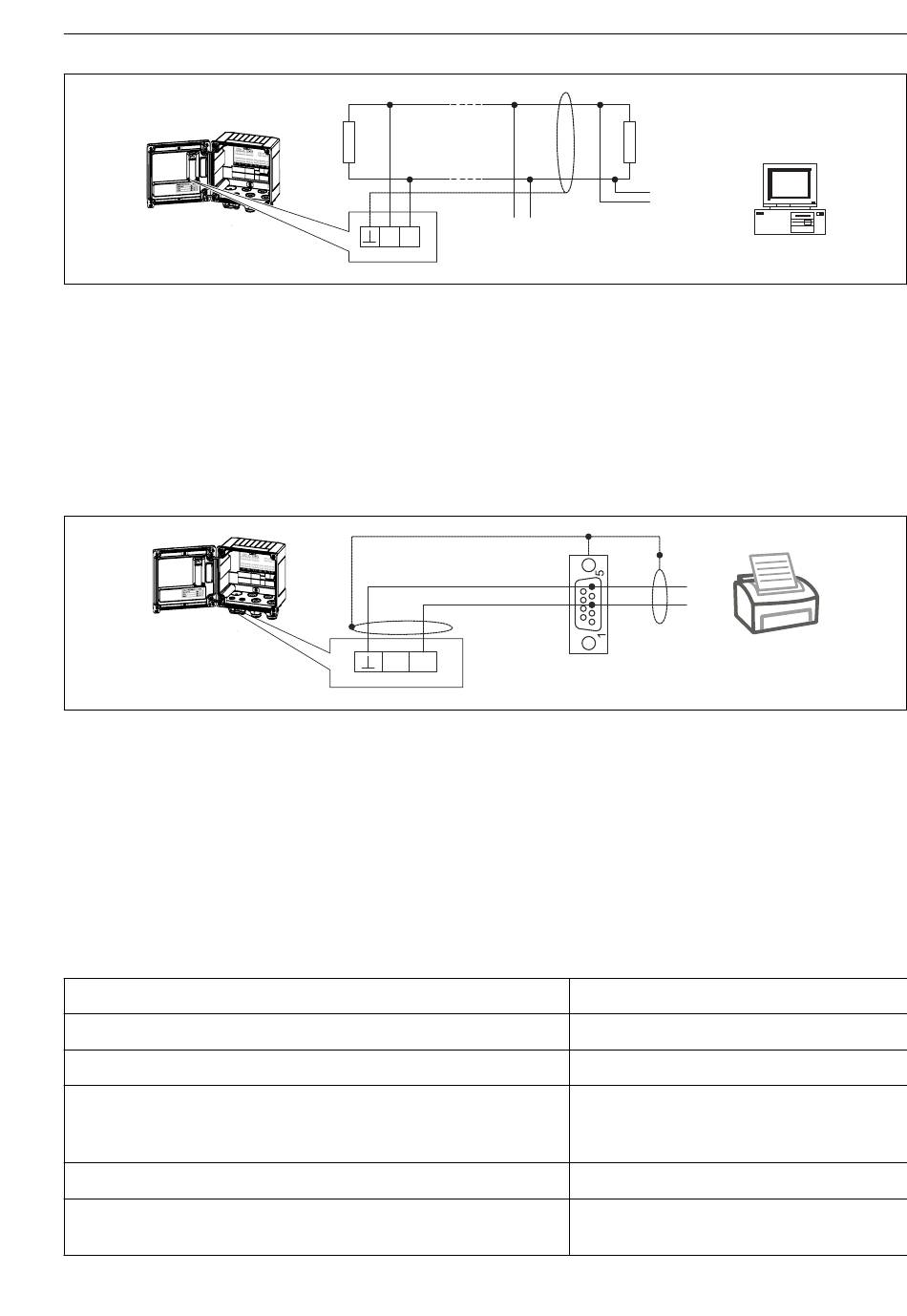

 18 Raccordement de Modbus RTU
5.5.4 Interface imprimante / RS232 (en option)
L' i nterface imprimante/RS232 est galvaniquement isolée (tension d' e ssai : 500 V) et est
utilisée pour raccorder une imprimante. Le raccordement se fait via une borne enfichable 3
broches dans le couvercle du boîtier.
 19 Raccordement d' u ne imprimante via RS232
Les imprimantes suivantes ont été testées avec le Batch Controller :
Imprimante thermique GeBE MULDE Mini
5.6 Contrôle du raccordement
Une fois l' i nstallation électrique de l' a ppareil terminée, effectuer les contrôles suivants :
État et spécifications de l'appareil
L' a ppareil ou le câble sont-ils endommagés (contrôle visuel) ?
Raccordement électrique
La tension d' a limentation correspond-elle aux indications sur la plaque
signalétique ?
Les câbles montés sont-ils dotés d' u ne décharge de traction adéquate ?
Le câble d' a limentation et le câble de signal sont-ils correctement
raccordés ?
