Mise en marche, réglage et fonctionnement du brûleur
6.9 Réglage des pressostats
6.9.1 Pressostat air - contrôle CO
Effectuer le réglage du pressostat air après avoir effectué tous
les autres réglages du brûleur avec le pressostat air réglé en
début d'échelle (Fig. 38).
Lorsque le brûleur fonctionne en 1ère allure, augmenter la
pression de réglage en tournant lentement dans le sens des
aiguilles d'une montre le petit bouton prévu à cet effet jusqu'au
blocage du brûleur.
Tourner ensuite dans le sens contraire le bouton du 20 % de la
valeur réglée et répéter le démarrage du brûleur pour en vérifier
la régularité.
Si le brûleur se met à nouveau en sécurité, tourner encore un peu
le bouton dans le sens contraire aux aiguilles d'une montre.
Selon les normes en vigueur, le pressostat air doit
empêcher que le CO dans les fumées dépasse 1
% (10.000 ppm).
ATTENTION
Pour s'en rendre compte, insérer un analyseur de
combustion dans le conduit, fermer lentement la
bouche d'aspiration du ventilateur (par exemple
avec un carton) et vérifier qu'il y ait blocage du
brûleur, avant que le CO dans les fumées ne
dépasse 1%.
Le pressostat air installé peut fonctionner de façon différentiel s'il
est raccordé avec deux tuyaux. Lors de la phase de
préventilation, si une forte dépression dans la chambre de
combustion empêche le pressostat air de commuter, la
commutation peut être obtenue installant un deuxième tuyau
entre le pressostat air et la bouche d'aspiration du ventilateur. De
cette façon, le pressostat fonctionnera comme un pressostat
différentiel.
L'utilisation
fonctionnement différentiel n'est autorisée que
dans des applications industrielles et où les
normes permettent que le pressostat air contrôle
ATTENTION
uniquement le fonctionnement du ventilateur,
sans limite de référence en ce qui concerne le
CO.
6.9.2

Pressostat gaz seuil minimum

Effectuer le réglage du pressostat gaz seuil minimum après avoir
effectué tous les autres réglages du brûleur avec le pressostat
réglé en début d'échelle (Fig. 39).
Avec le brûleur qui fonctionne à la puissance maximale,
augmenter avec le brûleur fonctionnant en 2e allure, augmenter
la pression de réglage en tournant lentement la manette dans le
sens des aiguilles d'une montre, jusqu'à l'arrêt du brûleur.
Tourner ensuite dans le sens contraire le petit bouton de 0,2 kPa
(2 mbar) et répéter le démarrage du brûleur pour en vérifier la
régularité.
Si le brûleur s'arrête à nouveau, tourner encore dans le sens
inverse des aiguilles d'une montre de 0,1 kPa (1 mbar).
1 kPa = 10 mbar
ATTENTION
du pressostat air avec un
33 F
D3854

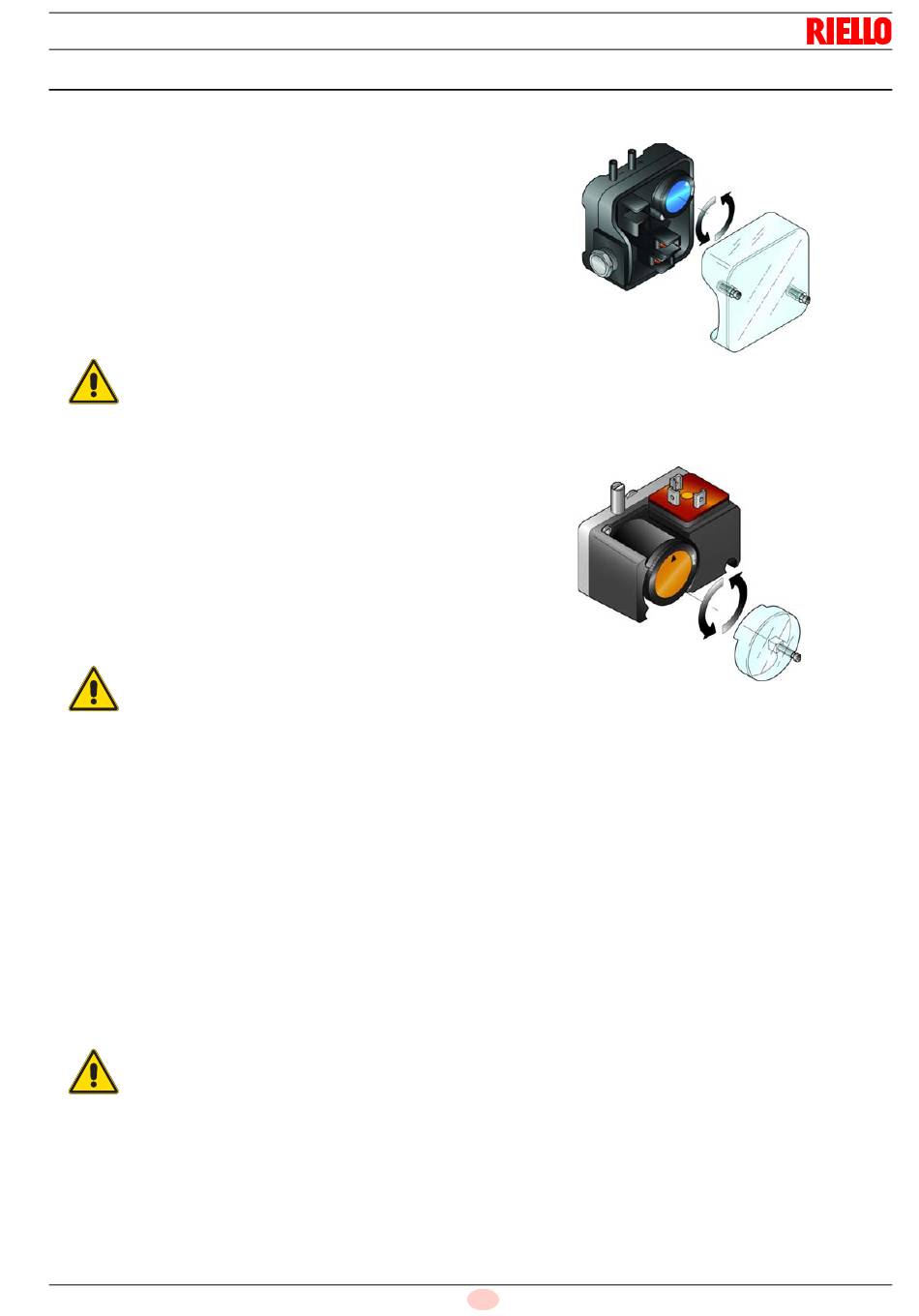

Fig. 38
D3855
Fig. 39
