2
Instructions d'installation PALADIN
GUIDE DE PRÉ-INSTALLATION
Critères généraux pour protection contre le
gel des tuyaux :
• Les câbles chauffants Paladin peuvent être
utilisés sur des tuyaux en métal ou en plas-
tique mais non pas sur les boyaux en vinyle
flexible tels les boyaux d'arrosage.
• Les câbles chauffants Paladin ne doivent pas
être utilisés pour la protection contre le gel à
l'intérieur des conduits à l'exception des tuy-
aux d'eau ou dans des zones dangereuses.
• Installez avec de l'isolation thermique
étanche et résistant au feu d'un minimum
d'épaisseur de ½ pouces.
• N'utilisez jamais sur des tuyaux chaud de
plus de 150ºF ou 65ºC.
• N'utilisez pas des cordes de rallonge.

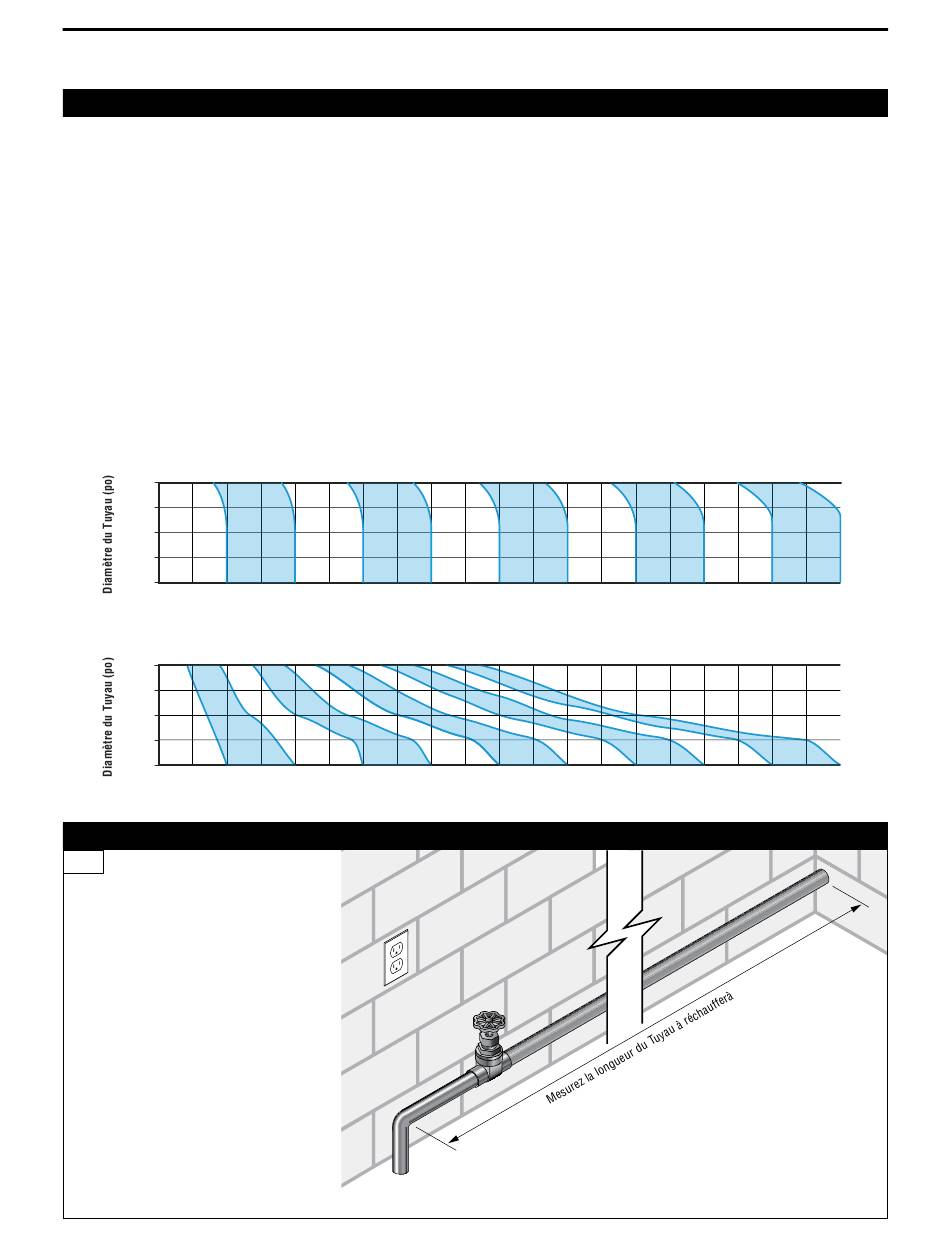

Table 1 Tuyaux métalliques
2 1/2
2
1 1/2
1
1/2
0
10
Table 2 Tuyaux en plastique
2 1/2
2
1 1/2
1
1/2
0
10
INSTRUCTIONS D'INSTALLATION DU CÂBLE PALADIN SUR DES TUYAUX
1
Déterminez la longueur nécessaire de câble.
• Une seule longueur de câble chauffant
est suffisante pour les tuyaux à diamètre
interne de moins de 1 ¼ pouces.
Consultez la Société Heat-Line pour des
tuyaux à diamètre interne de plus de 1 ¼
pouces pour votre besoin particulier.
Nota : Pour la plus grande performance
et l'efficacité maximale les tuyaux doivent
être isolés
Instructions générales :
• Installez seulement dans des endroits
d'accès facile; n'installez pas derrière les
murs et où les câbles seraient cachés.
• N'installez pas le câble chauffant au travers
des murs, des plafonds ou des planchers.
• Branchez le câble à une prise de courant
avec mise à la masse défectueuse installée
selon les codes et les normes nationaux et
locaux et qui sont aussi protégées contre la
pluie et tout autre liquide.
Codes électriques :
La Partie 1, Section 62 du Code Canadien
d'Électricité (CCE) gouverne l'installation du
câble chauffant Paladin pour la protection
contre le gel des tuyaux et doit être suivi com-
plètement.
Important : La garantie de Heat-Line n'est
valide que si les critères sous-lignés dans ces
normes sont complètement suivis.
20
30
40
Longueur du tuyau (pi)
20
30
40
Longueur du tuyau (pi)
Déterminez lequel des câbles chauffants
Paladin vos besoins nécessitent :
• Utilisez les tableaux 1 et 2 pour choisir le
bon câble chauffant. Ajoutez-y 1 pied à la
longueur pour chaque soupape ou chaque
bout uni de la tuyauterie.
• Les chartes sont calculées avec une tem-
pérature minimale de 0ºF ou -18ºC, un
minimum d'isolation thermique étanche et
résistant au feu d'un minimum d'épaisseur
de ½ pouces en mousse préfabriquée.
Utilisez 1 pouce d'isolation pour une protec-
tion jusqu'à -20ºF ou -29ºC.
Important : Toute information thermique et de
conception est basée sur l'installation normale
d'un câble chauffant attaché à un tuyau isolé.
Contactez Heat-Line à 1 (800) 584-4994 pour
information sur tout autre application ou méth-
ode d'installation.
50
60
70
50
60
70
80
90
100
80
90
100
