Exécution - Siemens RVP200 Mode D'emploi

Horloges pour
programme de chauffe
Possibilités de
commande à distance
Exécution
Régulateur
FR2N2462F / 02.2002
6/12
Le régulateur peut être équipé d'une horloge enfichable permettant la programmation
journalière ou hebdomadaire avec réserve de marche. Possibilités :
– Horloge journalière analogique :
résolution des commutations : 15 minutes,
période minimale entre deux commutations (marche/arrêt) : 15 minutes.
– Horloge hebdomadaire analogique :
résolution des commutations : 1 heure,
période minimale entre deux commutations (marche/arrêt) : 2 heures.
– Horloge numérique.
Le régulateur peut toujours être équipé après coup de l'une quelconque de ces horloges.
– Commutation du régime de fonctionnement et modification de consigne, avec l'appa-
reil d'ambiance QAW50...
– Forçage des consignes et du programme de chauffe, avec l'appareil d'ambiance QAW70.
– Changement du régime de fonctionnement à l'aide d'un contact externe (voir «Exécution»).
Les RVP200 / 210 se composent d'un bloc régulation, avec l'électronique, l'alimentation,
les relais de sortie et l'ensemble des organes de commande, et d'un socle comportant
les bornes de raccordement.
Les organes de commande pour l'utilisateur sont placés sous un capot transparent.
Les éléments de commande pour le chauffagiste ne sont accessibles qu'après avoir
retiré l'horloge de commutation ou, si le régulateur n'en est pas équipé, après avoir ou-
vert le cache qui la remplace.
Le capot peut être plombé.
Ces régulateurs sont prévus pour trois types de montage :
– montage mural (sur un mur ou en fond d'armoire, etc.),
– montage sur rail normalisé,
– montage en façade (portes d'armoires, tableaux de commande, etc.).
1
2
3

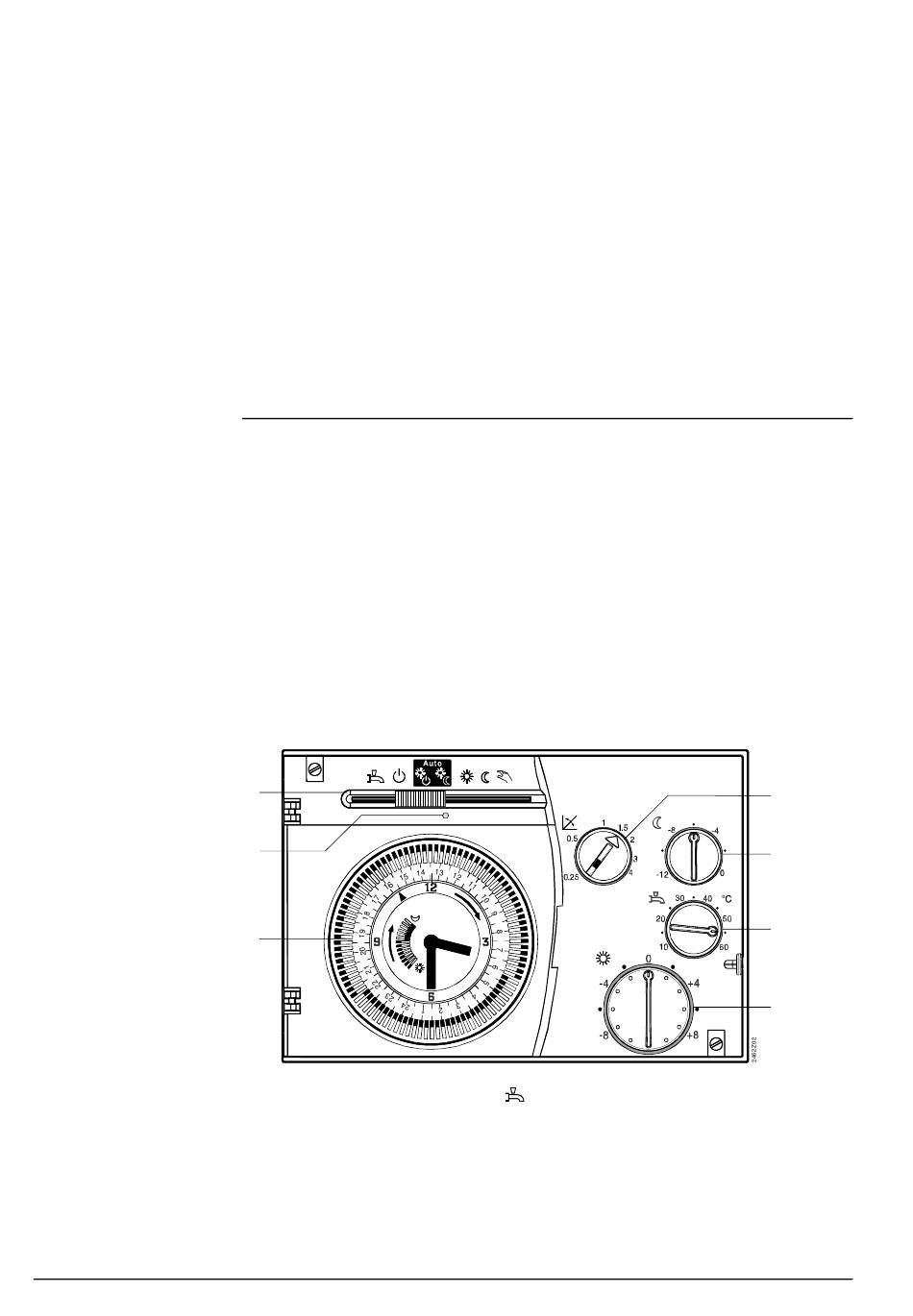

1 Sélecteur de régime (le symbole
2 Voyant : allumé si le régime de fonctionnement est forcé; clignote en cas de défaut
3 Horloge de commutation
4 Bouton de réglage de la pente de la caractéristique de chauffe
5 Bouton de réglage pour la température réduite
6 Bouton de réglage pour la température d'ECS (absent sur le RVP200.0)
7 Bouton de réglage pour la température de confort
Override
n'existe pas sur le RVP200.0)
4
5
6
7
