Specifiche tecniche

Rilevate conformemente alla norma EN 14511 o alle condizio-
ni di prova Truma
Denominazione
Saphir comfort RC, condizionatore d'aria comfort
Numero di componenti
1
Dimensioni (L x P x H)
628 x 400 x 290 mm
Peso
ca. 23,5 kg
Alimentazione di tensione
230 V – 240 V ~, 50 Hz
Potenza di raffreddamento massima
2,4 kW
Potenzialità calorifera
1,7 kW
Potenza reale assorbita
0,98 kW
Corrente di avviamento
20 A (150 ms)
Corrente assorbita
4,2 A / 35 °C
Classe di protezione
IP X5
Indice di efficienza energetica (EER)
2,4
Portata (aria fredda)
max. 380 m³/h
Refrigerante
R 407C / 0,45 kg
Contiene gas fluorurati ad effetto serra disciplinati dal proto-
collo di Kyoto. Ermeticamente sigillato.
Potenziale di riscaldamento globale (GWP)
1774
CO2 equivalente
798,3 kg
Olio compressore
Diamond MA32, 300 cm³
Rumorosità
in funzione del tipo di montaggio
Inclinazione massima del veicolo durante il funzionamento
5° / 8 %
Limiti d'impiego
da +4 °C a +43 °C
– A temperature inferiori a +16 °C in raffreddamento, un
sensore dell'aria interna impedisce il funzionamento del
compressore.
– Un sensore antigelo impedisce la formazione di ghiaccio
non ammessa sull'evaporatore.
– Un interruttore termico impedisce una corrente ed una tem-
peratura troppo elevate sul compressore.
E24 10R-040991
Salvo modifiche tecniche!
All manuals and user guides at all-guides.com

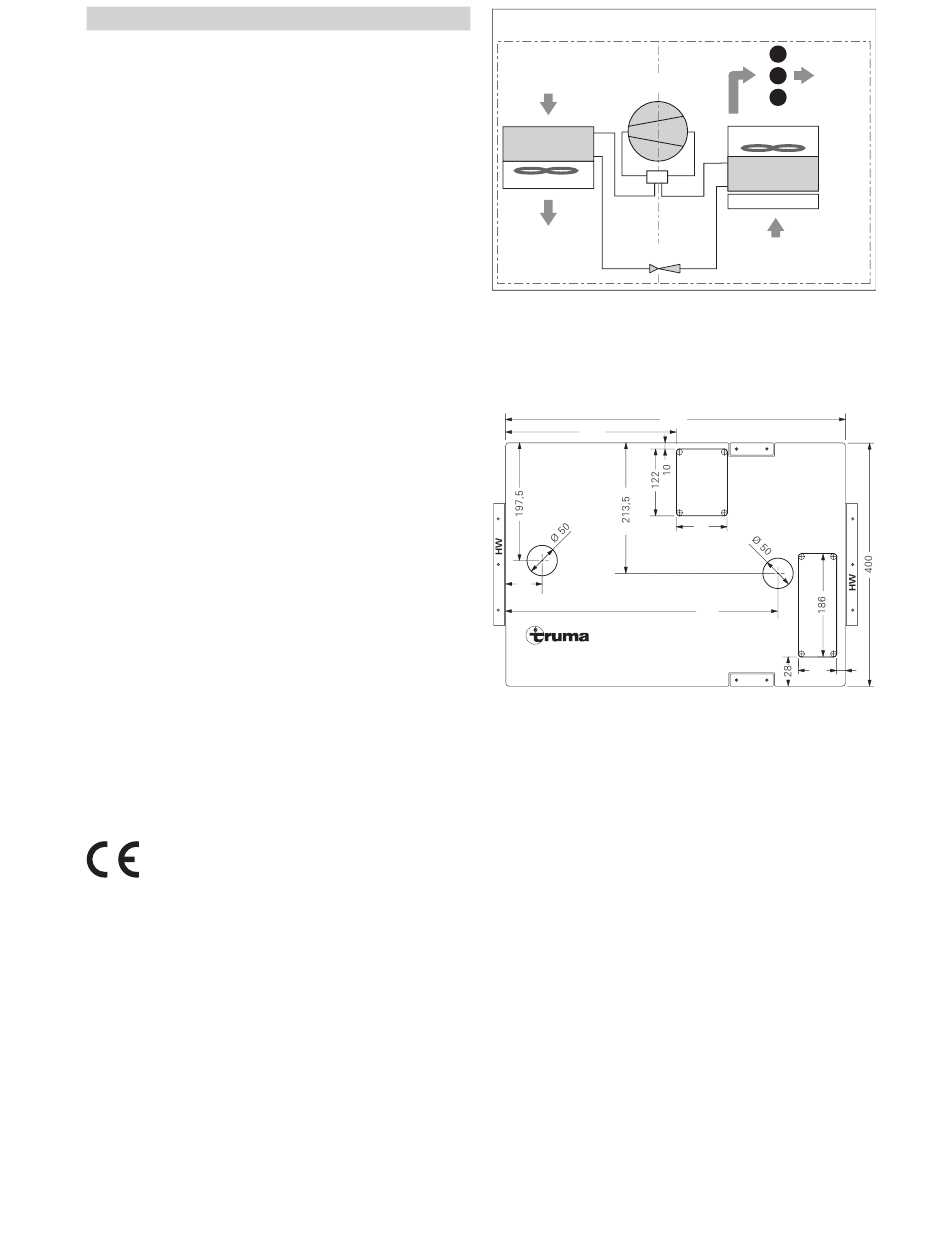

Figura 12

Misure per il montaggio

Dimensioni in mm.
Figura 13

Schema di funzionamento

Ingresso aria di
alimentazione
Compressore
dall'esterno
Evaporatore /
Condensatore
Ventilatore
Uscita aria di ali-
mentazione verso
Valvola a farfalla
il basso e verso
l'esterno
620
301
KO
74
Saphir comfort RC
Uscita aria
fredda / calda
Ventilatore
Condensatore /
Evaporatore
Filtri
Aspirazione aria di
ricircolo dall'interno
LA
96
KO
488
LE
81
15
IT 33
