4.4

Raccordement des sondes

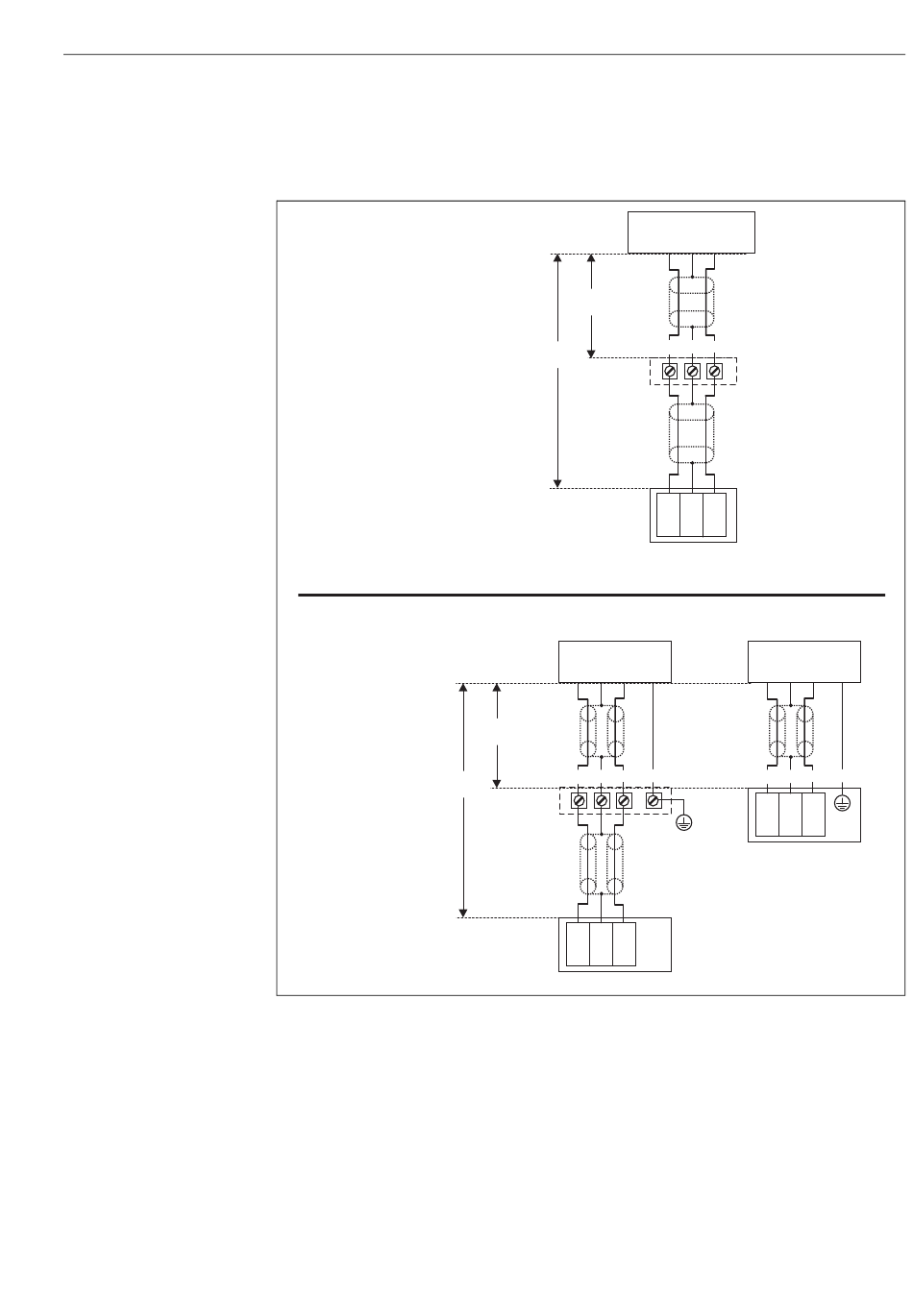

4.4.1 Schéma de raccordement
FDU91/92
(FDU80/80F/81/81F/82)
FDU91F/93/95/96
300 m
(FDU83/84/85/86)
(A) : Mise à la terre sur le bornier ;
(B) : Mise à la terre sur le transmetteur FMU90 ;
(1) : Blindage du câble de capteur ;
(2) : Bornier ;
(3) : Blindage du câble prolongateur ;
Couleurs des fils : YE = jaune ; BK = noir ; RD = rouge ; GNYE = vert-jaune
max.
30 m
max.
300 m
(A)
FDU91F/93/95/96
(FDU83/84/85/86)
max.
(1)
30 m
RD GNYE
max.
YE BK
(2)
(3)
YE BK RD
FMU95
FDU91/92
(FDU80/80F/81/81F/82)
(1)
RD
YE BK
(2)
(3)
YE BK RD
FMU95
(B)
FDU91F/93/95/96
(FDU83/84/85/86)
(1)
YE BK
YE BK RD
FMU95
Câblage
RD GNYE
L00-FMU95xxx-04-00-00-xx-004
