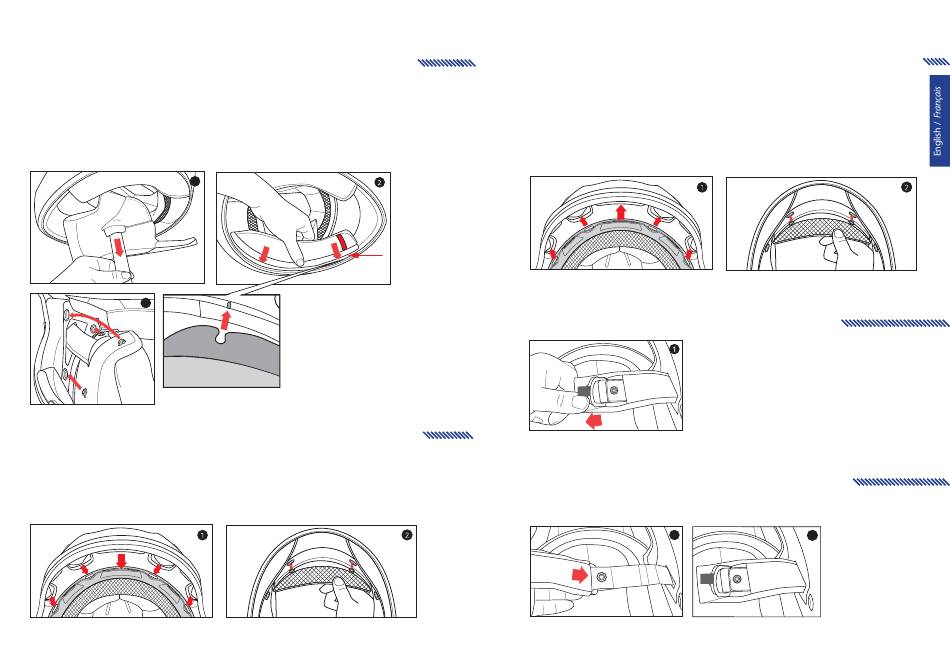

Cheek Pad Installation / Installation mousse joue
1. Feed the chin strap through the opening in the cheek pad. / Insérer la sangle jugulaire á travers
l'ouverture de la garniture des joues.
2. Align and fully slide the cheek pad plastic plate between shell and EPS. / Alignez et glissez entièrement
la plaque plastifiée de la mousse de joue entre la calotte et l'EPS.
3. Clip the cheek pad's 3 small male snaps to the 3 female snaps fixed on the shell interior. / Veuillez
assembler les 3 clips ensemble a l'intérieur de la calotte.
1
3
A A
Crown Pad Removal / Démontage garniture intérieure
1. Grasp the crown pad fabric as close as possible to its plastic base and pull/pry away from the helmet.
Notice how the crown pad plastic section aligns with the shell plastic sleeve. This will help orient you
with the reinstallation. / Saisir la garniture le plus près possible de la base en plastique, poussez/tirez vers
l'extérieur du casque. Notez que la garniture s'aligne avec la bande en plastique de la coque. Ceci vous aidera
lors de la réinstallation.
2. Repeat same at rear. / Refaite la même chose à l'arrière.
5
Position of
Position of
tap holder
tap holder
Position du support
Position du support
de languette
de languette
※Slide tab 'A' from the cheek pad
B
B
into the holder 'B' . (Repeat same
on opposite side)
※Faire glisser l'encoche "A" des
mousses joues dans le support
"B" (répeter la même opération
du côté opposé)
Crown Pad Installation / Installation de la garniture intérieure
1. Install the front section first by aligning the plastic shell base and the crown pad plastic sleeve, ensuring
that the center and side holes are properly aligned. Press the crown pad plastic sleeve (center portion)
into the center of the channel which is built into the plasticshell base, working your way outward to each
side. / Installer en premier la partie frontale en alignant la coque plastique et la garniture frontale plastique
cliquetée en s' assurant que les encoches du centre et des côtés soient correctement alignées. Appuyer la partie
frontale plastique (partie centrale) dans l'emplacement qui a été conçu à cet effet dans la coque en insérant
les encoches de chaque côté.
2. Align and snap the two rear snaps into place. / Alignez et pressez les 2 boutons pression arrière à leur place.
Chin Strap Cover Removal /
Démontage de la protection de jugulaire
1. Grasp the end of the chin strap cover and pull/pry away
from the helmet. / Maintenir le bout de la
protection de jugulaire et tirer/soulever vers
l'extérieur du casque.
Chin Strap Cover Installation /
Installation de la protection de jugulaire
1. Insert the chin strap into the chin strap cover and push the chin strap all the way in. / Insérer la jugulaire
dans la protection de jugulaire et poussez toute la jugulaire a l'intérieur.
1a
1b
6
